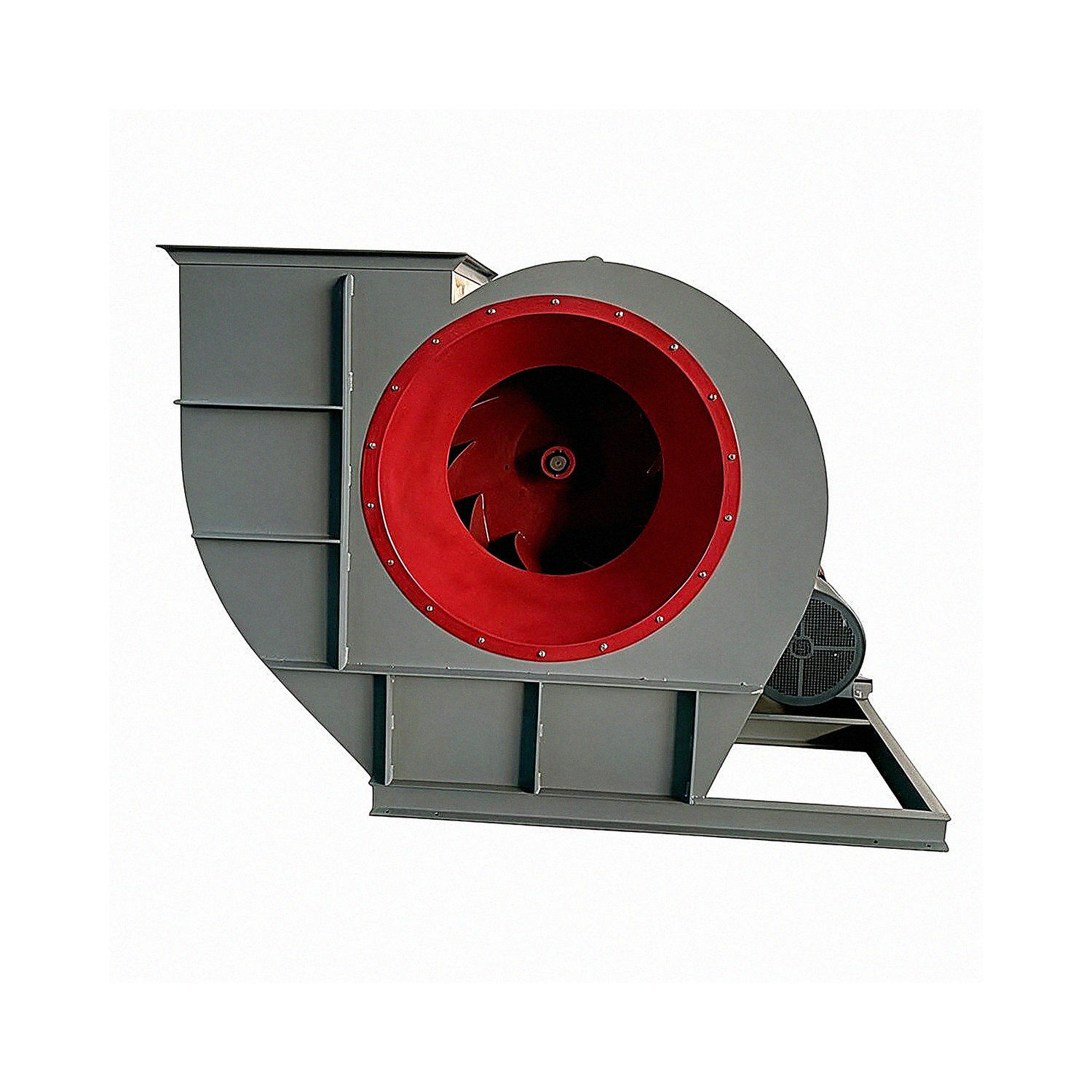

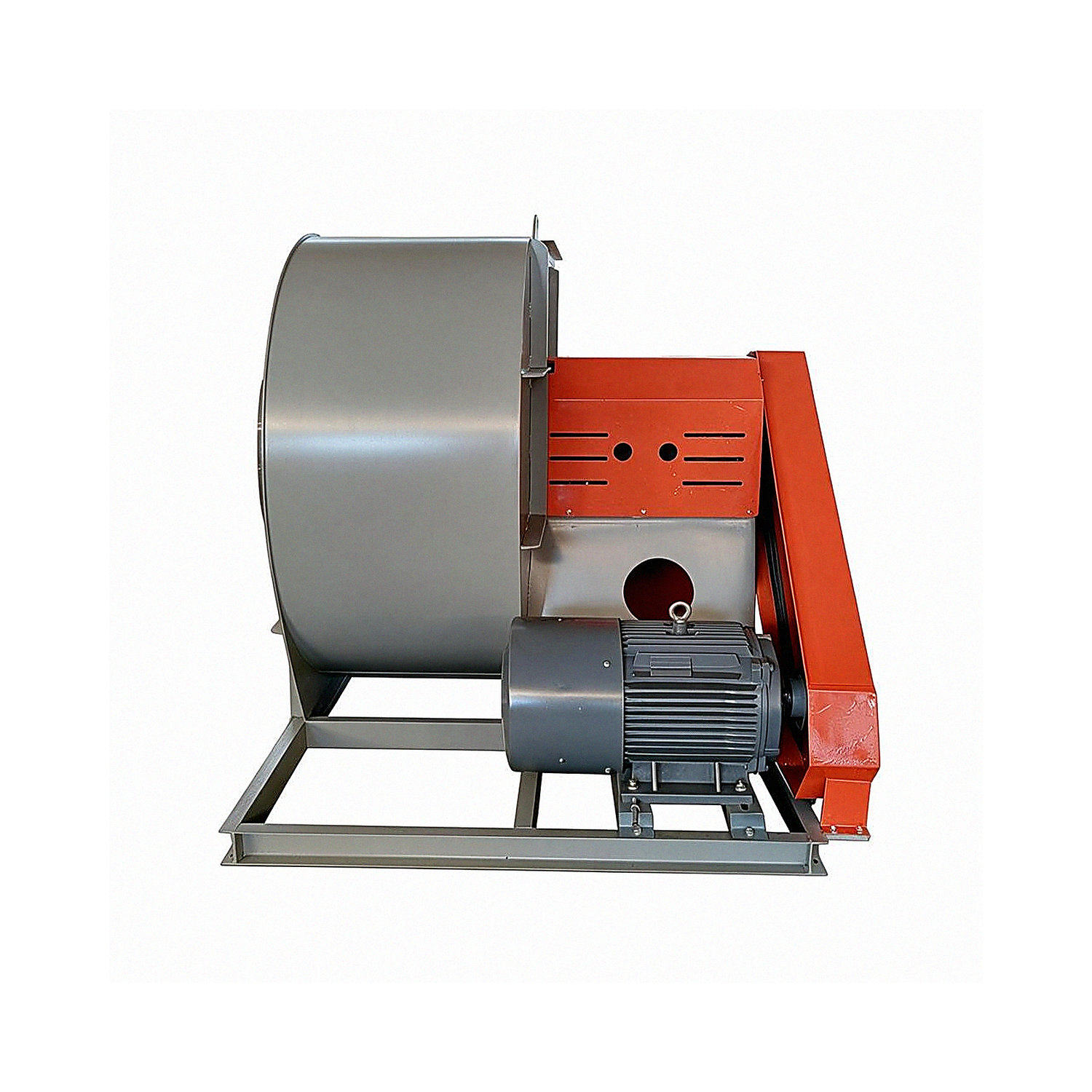

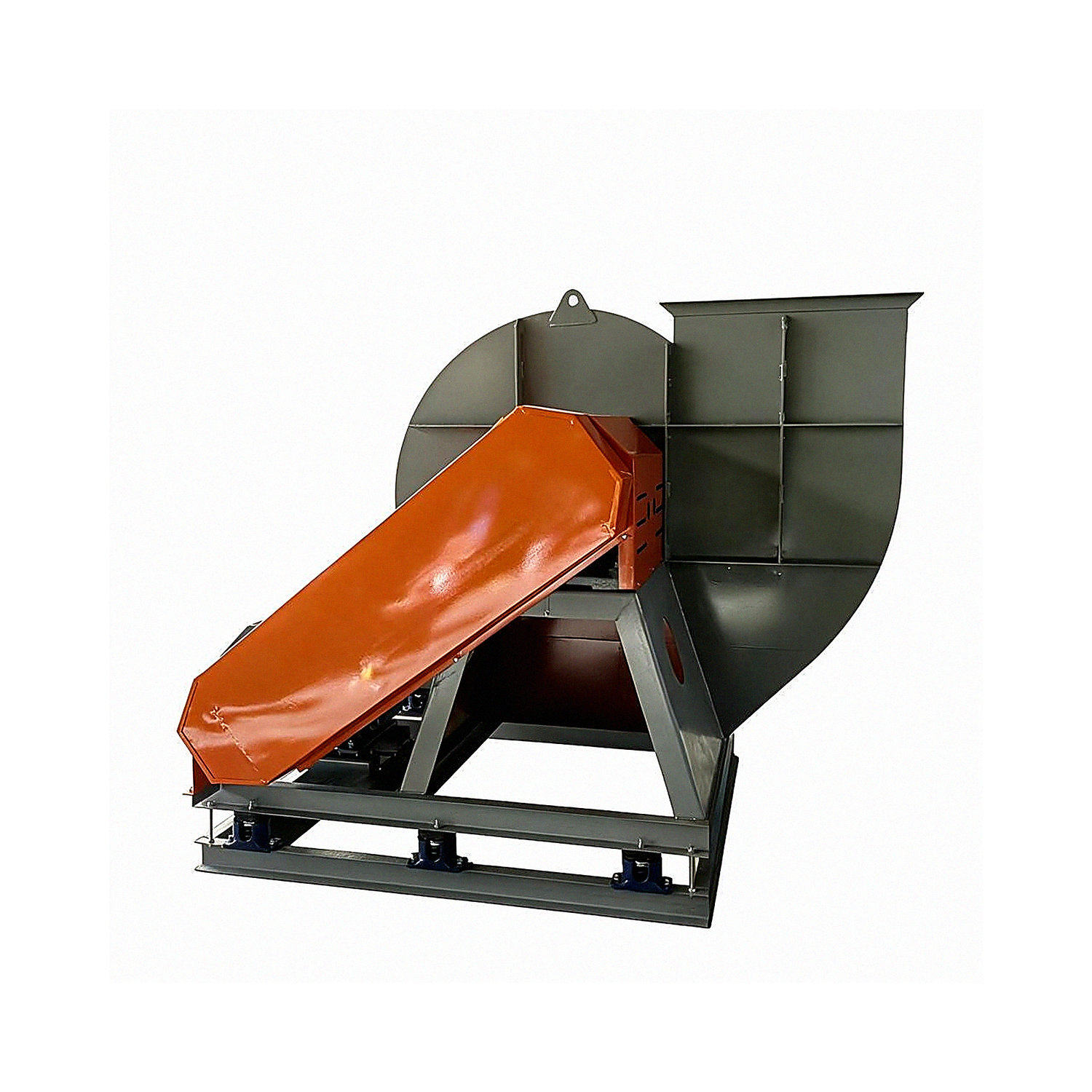

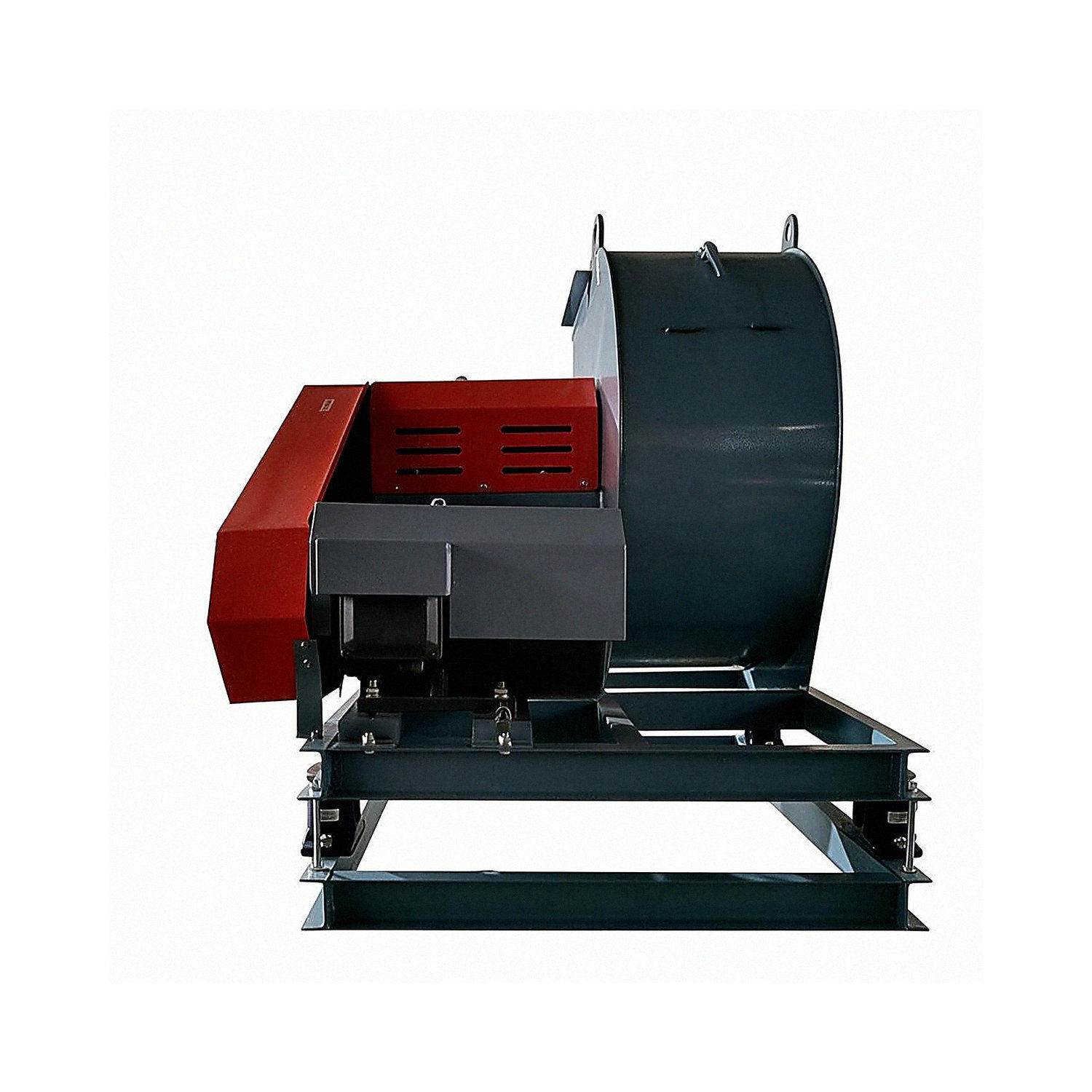

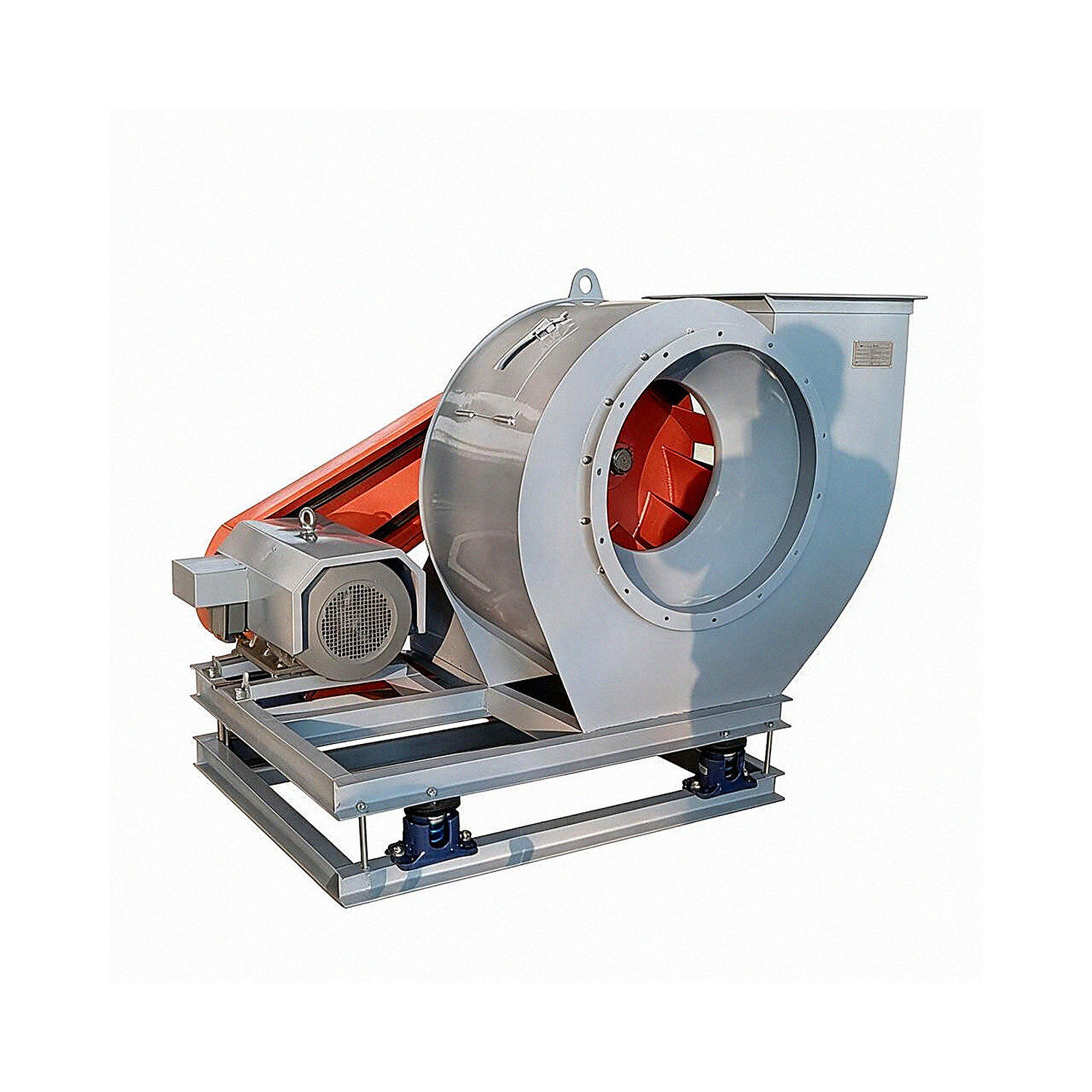

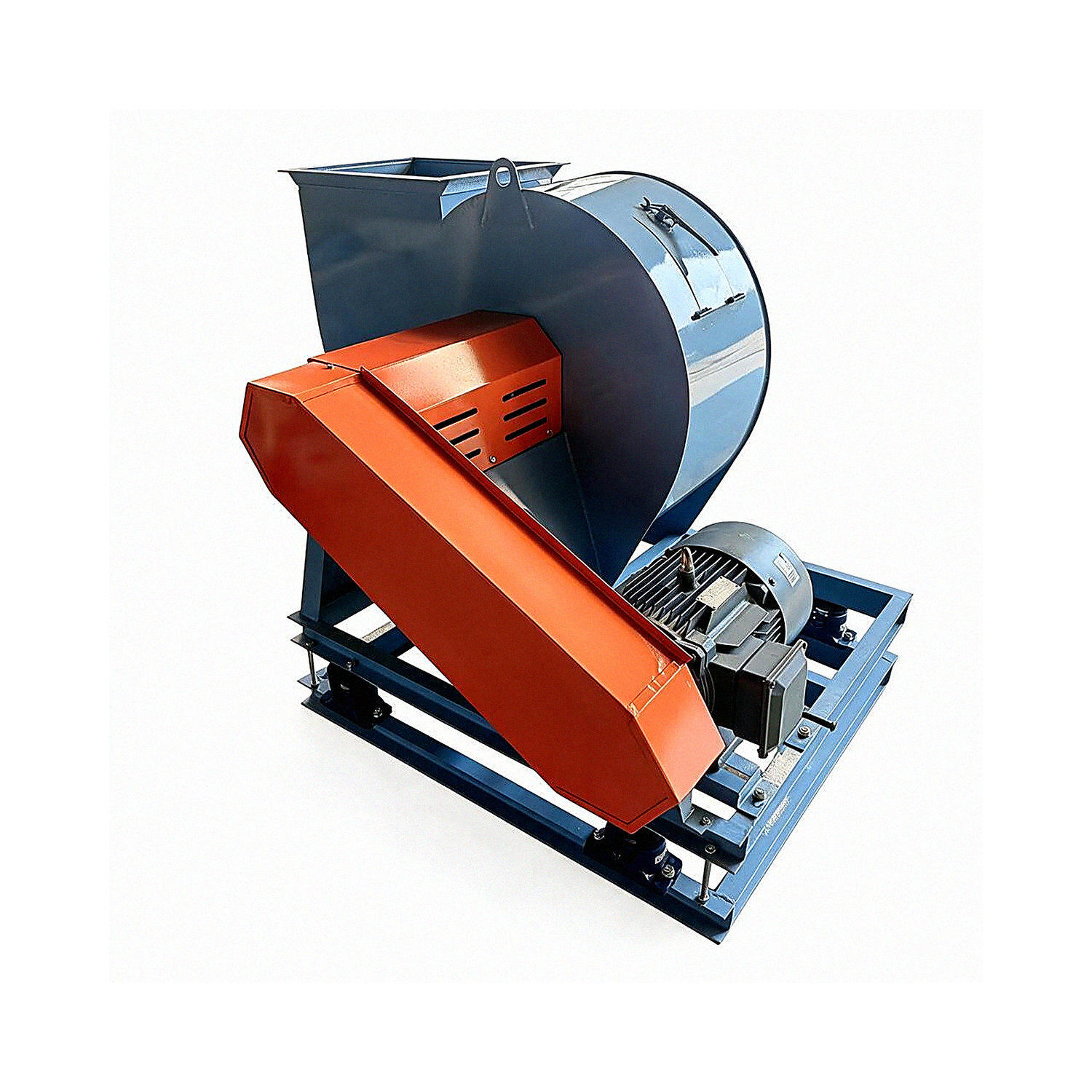

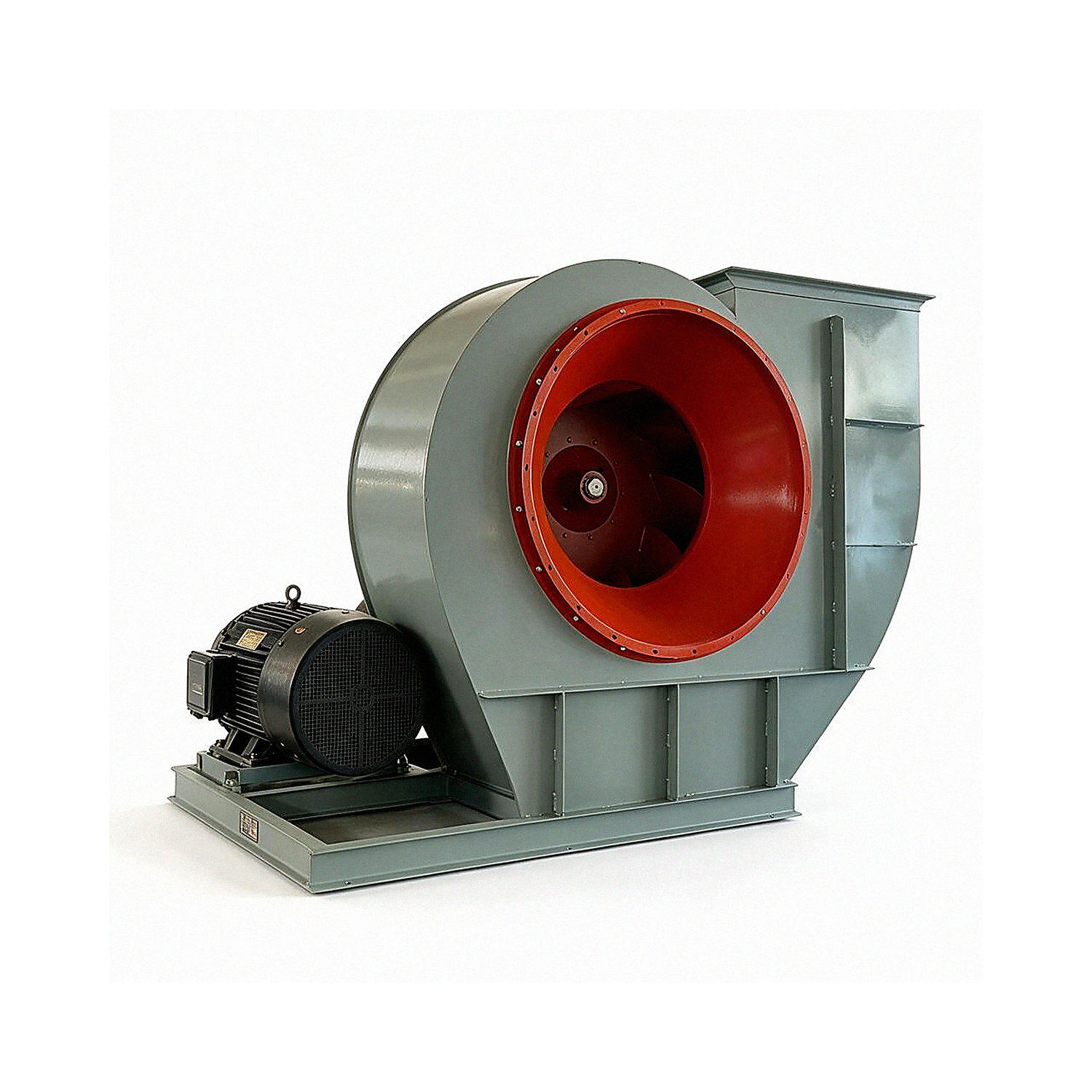

4-72C式离心风机

  • 4-72C式离心风机
  • 4-72C式离心风机
  • 4-72C式离心风机
  • 4-72C式离心风机
  • 4-72C式离心风机
  • 4-72C式离心风机
  • 4-72C式离心风机

4-72离心通风机

用途

4-72型离心通风机主要用途是为一般大型工厂及大型建筑物 的室内通风换气或输送空气及其它不自燃、不易爆、不挥发、对 人体无害、对钢材质无腐蚀性之气体。离心通风机输送的气体均 不含粘性物质，所含尘土及硬质颗粒物不大于150mg/m³,  气 体 温 度不得超80℃。

B4-72  型风机的性能与选用件及地基尺寸与4-72型一致，可 按其样本选择。该风机机构基本与4-72型相同，No2.8~6A 采用 B35 型带法兰盘与底脚的电动机， No6~12C、D 电动机选用表中与 Y系列相对应的YB系列，安装形式为B。

F4-72  型离心通风机采用不锈钢、玻璃钢或其他耐腐蚀性材 料制造，其性能和地基尺寸与4-72型离心通风机相同。

F-72 型离心通风机在我国是使用最早的风机，然而也是使用 最普遍的风机，从高层建筑到地下铁道，从锅炉鼓风到厂房换气，

从北部边疆到南海之滨，从西部高原到东部边垂，4-72型风机随 处可见


形式

从电机 一 端正视，凡叶轮按顺时针方向旋转者均称“右旋风机”,以“右”表示，反之则均称之为“左旋风机”,以 “左”表示。

风机的出风口位置以机壳的出风口角度表示，使用单位根据要求所需要的位置，订货时须注明。其中： No2.8~ND6出 风 口位置调整范围是0°~225°,间隔是45°;No8~12 出风口调整范围是0°~225,间隔是45°; NO16、20出风口角度制成固 定的三种0°、90°、180°,不能调整，订货时需注明。

风机的传动方式有A、B、C、D  四种：4- 72型风机中， No2.8~5 采 用A 式 传 动 ，No6既 有A式传动又有C式 传 动 ，No8~12 采 用C、D 式两种传动方式， No16~ 20 采 用B 式传动。

上述机号、传动方式、出口角度不能适应您生产之需，我厂有能力为您改造或设计，直至您满意为止。


性能与选择

本样本只给出NO10样机的无因次性能表和无因次性能曲线，其它机号的有因次性能参数均可由此推出。

图 一 4 - 7 2  No10      样 机 无 因 次 性 能 表      由 无 因 次 参 数 计 算 有 因 次 参 数 的 公 式 如 下 ：




表 一 4 - 7 2  No10     样 机 无 因 次 性 能 曲 线


1

2

3

4

5

6

φ

0.1884

0.2051

0.2218

0.2361

0.25

0.2637

中

0.458

0.452

0.434

0.413

0.39

0.363

Wa

0.0335

0.0397

0.0465

0.0528

0.0594

0.0663

λ

0.0995

0.1045

0.1082

0.1106

0.1126

0.1137

nin

0.867

0.887

0.89

0.882

0.866

0.842


4-72   No2.8A、3.2A、3.6A                  离 心 风 机 性 能 与 选 用 件 表


机号

传动

方式

转速 r/min


序号

流量 m³/h

全压

Pa

内效率 %

内功率

kw

所需功率 kw

电动机

地脚螺栓

GB799-76

(4个)

螺母

GB799-76

(4个)

垫圈

GB96-85

(4个)

型号

功率kw





2.8





A





2900

1

1131

994

69.3

0.45

0.67





Y90S-2

(B35)





1.5





M8×220





M8





8

2

1310

966

73.2

0.48

0.72

3

1480

933

75.5

0.51

0.71

4

1659

887

76.8

0.53

0.74

5

1828

835

76.9

0.55

0.77

6

2007

770

75.6

0.57

0.79

7

2177

702

73.2

0.58

0.81

8

2356

606

69.3

0.57

0.80





3.2





A





2900

1

1688

1300

69.3

0.88

1.23





Y90L-2

(B35)





2.2





M8×220





M8





8

2

1955

1263

73.2

0.93

1.31

3

2209

1220

75.5

0.99

1.38

4

2476

1160

76.8

1.03

1.34

5

2729

1091

76.9

1.07

1.39

6

2996

1006

75.6

1.10

1.43

7

3250

918

73.2

1.13

1.47

8

3517

792

69.3

1.11

1.45





3.2





A





1450

1

844

324

69.3

0.11

0.16





Y90S-4

(B35)





1.1





M8×220





M8





8

2

978

315

73.2

0.12

0.17

3

1104

304

75.5

0.12

0.19

4

1238

289

76.8

0.13

0.19

5

1365

272

76.9

0.13

0.20

6

1498

251

75.6

0.14

0.21

7

1625

229

73.2

0.14

0.21

8

1758

198

69.3

0.14

0.21





3.6





A





2900

1

2664

1578

74.2

1.56

2.03





Y100L-2

(B35)





3





M10×220





M10





10

2

3045

1531

77.8

1.65

2.15

3

3405

1481

80.3

1.73

2.25

4

3786

1419

82.1

1.81

2.35

5

4146

343

82.6

1.86

2.42

6

4527

1256

81.8

1.92

2.50

7

4887

1144

79.5

1.95

2.53

8

5268

989

74.3

1.94

2.52


4-72 No3.6A、4A、4.5A离心通风机性能与选用件表


机号

传动

方式

转速 r/min


序号

流量 m³/h

全压

Pa

内效率 %

内功率

kw

所需功率 kw

电动机

地脚螺栓

GB799-76

(4个)

螺母

GB799-76

(4个)

垫圈

GB96-85

(4个)

型号

功率kw





3.6





A





1450

1

1332

393

74.2

0.20

0.29





Y90S-4

(B35)





1.1





M8x220





M8





8

2

1522

381

77.8

0.21

0.31

3

1703

369

80.3

0.22

0.33

4

1893

353

82.1

0.23

0.34

5

2073

335

82.6

0.23

0.35

6

2263

313

81.8

0.24

0.36

7

2444

285

79.5

0.24

0.36

8

2634

247

74.3

0.24

0.36





4





A





2900

1

4012

2014

77

2.89

3.47





Y132S1-2

(B35)





5.5





M8x220





M8





8

2

4506

1969

80.3

3.05

3.66

3

4973

1915

82.5

3.18

3.82

4

5468

1830

84.1

3.28

3.94

5

5962

1723

84.6

3.35

4.02

6

6457

1606

83.7

3.42

4.11

7

6924

1459

81.4

3.43

4.11

8

7419

1320

77.5

3.49

4.19





4





A





1450

1

2006

501

77

0.36

0.54





Y90S-4

(B35)





1.1





M8x220





M8





8

2

2253

490

80.3

0.38

0.57

3

2487

476

82.5

0.40

0.60

4

2734

455

84.1

0.41

0.62

5

2981

429

84.6

0.42

0.63

6

3228

400

83.7

0.43

0.64

7

3462

363

81.4

0.43

0.64

8

3709

329

77.5

0.44

0.66





4.5





A





2900

1

5712

2554

77

5.21

6.00





Y132S-2

(B35)





7.5





M10×220





M10





10

2

6416

2497

80.3

5.49

6.32

3

7081

2428

82.5

5.74

6.60

4

7785

2320

84.1

5.92

6.81

5

8489

2184

84.6

6.04

6.95

6

9194

2036

83.7

6.17

7.09

7

9859

1849

81.4

6.17

7.10

8

10562

1673

775

630

724


4-72 No4.5A、5A、6A离心通风机性能与选用件表


机号

传动

方式

转速 r/min


序号

流量 m³/h

全压

Pa

内效率

%

内功率 kw

所需功率 kw

电动机

地脚螺栓

GB799-76

(4个)

螺母

GB799-76

(4个)

垫圈

GB96-85

(4个)

型号

功率kw





4.5





A





1450

1

2856

634

77

0.65

0.91





Y90S-4

(B35)





1.1





M8x220





M8





8

2

3208

620

80.3

0.69

0.96

3

3540

603

82.5

0.72

1.00

4

3893

577

84.1

0.74

1.04

5

4245

543

84.6

0.76

1.06

6

4597

506

83.7

0.77

1.08

7

4929

460

81.4

0.77

1.08

8

5281

416

77.5

0.79

1.10





5





A





2900

1

7728

3187

77.6

8.72

10.02





Y160M2

-2

(B35)





15





M12×300





M12





12

2

8855

3145

81.8

9.35

10.76

3

9928

3074

84.7

9.90

11.39

4

11054

2962

86

10.47

12.04

5

12128

2792

86.1

10.82

12.44

6

13255

2567

84.6

11.07

12.72

7

14328

2335

82.1

11.22

12.90

8

15455

2019

77.6

11.09

12.75





5





A





1450

1

3864

790

77.6

1.09

1.42





Y100L1-4

(B35)





2.2





M10×220





M10





10

2

4427

780

81.8

1.17

1.52

3

4964

762

84.7

1.24

1.61

4

5527

735

86

1.31

1.70

5

6064

693

86.1

1.35

1.76

6

6628

637

84.6

1.38

1.80

7

7164

580

82.1

1.40

1.82

8

7728

502

77.6

1.39

1.80





6





A





1450

1

6677

1139

77.6

2.71

3.25





Y112M-4

(B35)





4





M10×220





M10





10

2

7650

124

81.8

2.91

3.49

3

8578

1099

84.7

3.08

3.70

4

9551

1059

86

3.26

3.91

5

10478

999

86.1

3.36

4.04

6

11452

919

84.6

3.44

4.13

7

12379836

82.1

3.49

4.19

8

13353

724

776

345

414


风机安装及外形尺寸

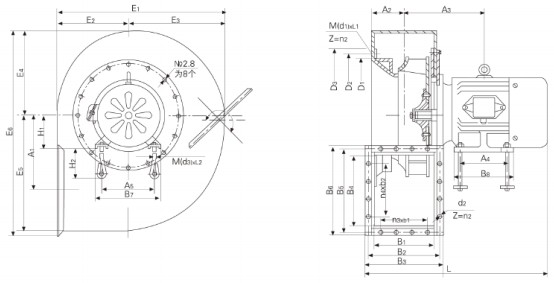

4-72-12、 No2.8-6A 通风机安装及外形尺寸表




4-72-12、No2.8-6A离心通风机安装及外形尺寸表



机号

进风口

出风口


D₁


D₂


D₃

连接螺 规格

M(d1) xL1

栓


B₁


B₂


B₃


B₄


B₅


B₆

螺栓孔

个数

直径

个数

间 距

n1

d₂

nz

n₃xb₁

n₄xb₂

ND2.8


YB90S-2

Φ280

φ306

φ324

M6x10

8

196

228

251

224

256

278

Φ7

16

3x55

3x63

No3.2

YB90S-4

φ320


Φ350


Φ367


M6X10

16

224

256

279

256

288

310


Φ7

16

3x60

3x72

YB90L-2

No3.6

配用电动机(B

YB90S-4

φ360


Φ394

φ416


M6X16

16

252

284

308

288

320

343

φ7

16

3x70

3x80

¥. 100L-2


ND4

YB90S-4

φ400


Φ440


Φ462


M6X16

16

280

315

336

320

355

374

φ7

20

4×60

4×70

YB 132S1-2 Y

NQ4.5

35型(

YB90S-4


Φ450


Φ490

φ512


M8X20

16

315

360

371

371

395

415

φ7

20

4x70

4x78

YB132S2-2


N05


YB100L1-4

φ500

φ550

φ572


M8X20

16

350

385

406

406

435

456


Φ7

20

4x75

4×88

YB Y

160M2-2


No6

YB Y

100L-6

φ600

①650


Φ676


M8X20

16

420

455

476

476

511

536

φ7

24

5x75

5x87

YB Y

112M-4

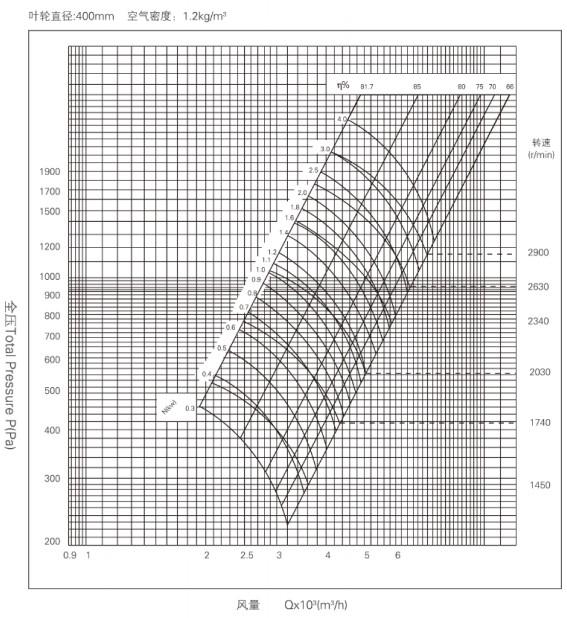

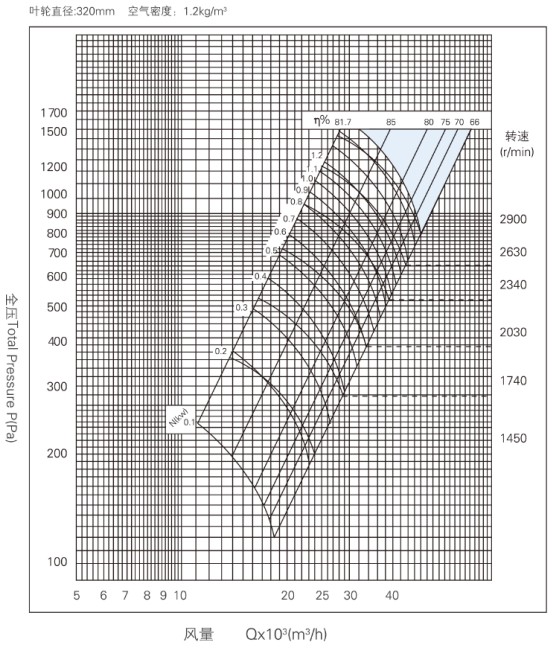

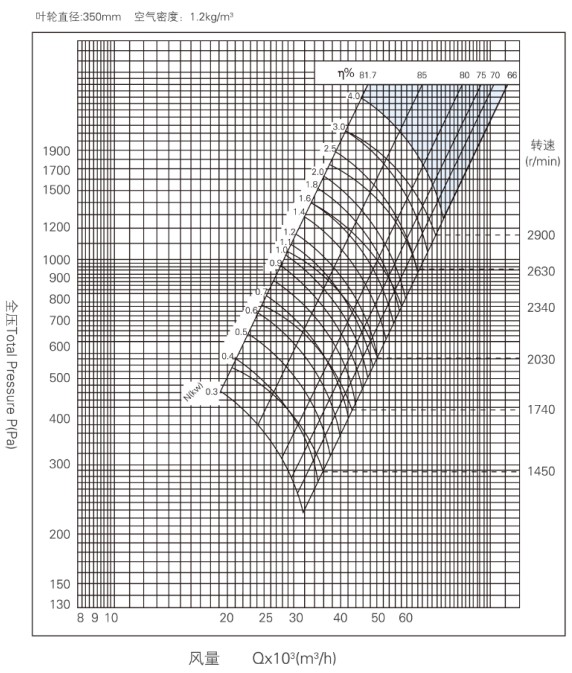

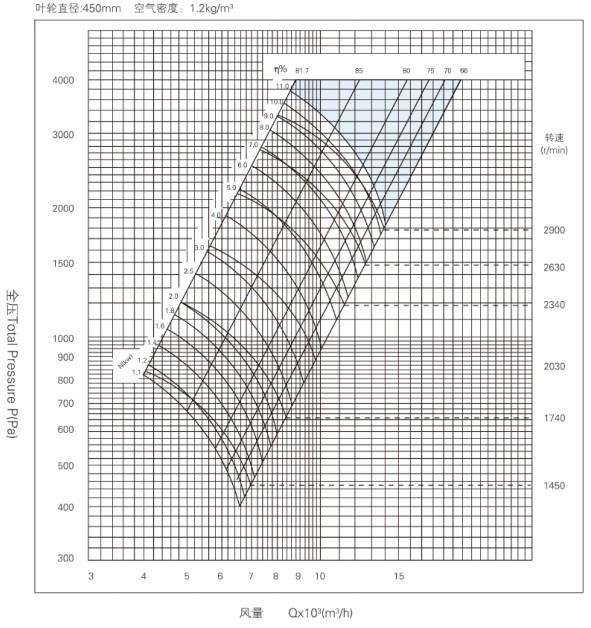

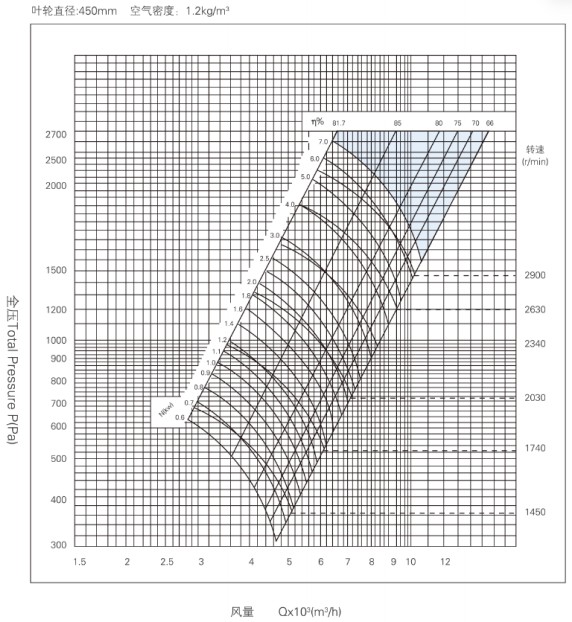

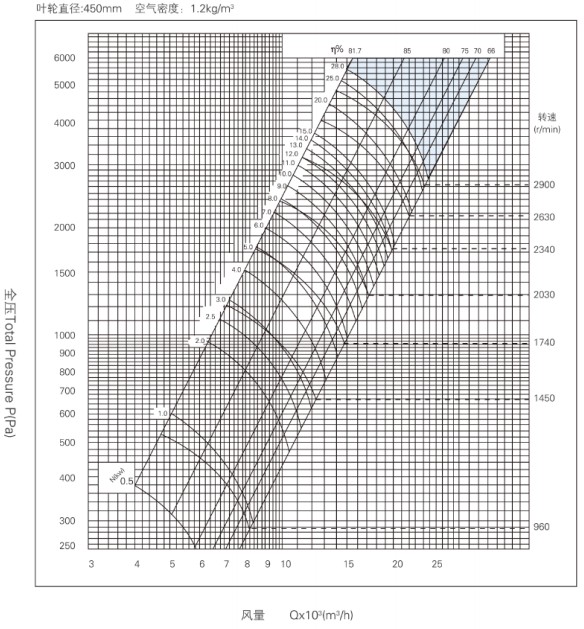

4-72型离心风机性能选型图




4-72-3 A型离心风机性能选型图




Freq.

Hz

63

125

250

500

100

2000

4000

8000

Lwrel

dB

-14.5

-13

+3.5

-9

-9.5

-14

-19

-24.5


4-72-2.8 A型离心风机性能选型图




Freq.

Hz

63

125

250

500

100

2000

4000

8000

Lwrel

dB

-14.5

-13

+3.5

-9

-9.5

-14

-19

-24.5


4-72-3.5 A型离心风机性能选型图




Freq.

Hz

63

125

250

500

100

2000

4000

8000

Lwrel

dB

-14.5

-13

+3.5

-9

-9.5

-14

-19

-24.5


4-72-3.2 A型离心风机性能选型图




Freq.   Hz

63

125

250

500

100

2000

4000

8000

Lwrel   dB

-14.5

-13

+3.5

-9

-9.5

-14

-19

-24.5


4-72-4 A型离心风机性能选型图




Freq.

Hz

63

125

250

500

100

2000

4000

8000

Lwrel

dB

-14.5

-13

+3.5

-9

-9.5

-14

-19

-24.5


4-72-4.5 A型离心风机性能选型图




Freq.

Hz

63

125

250

500

100

2000

4000

8000

Lwrel

dB

-14.5

-13

+3.5

-9

-9.5

-14

-19

-24.5


4-72-5 A型离心风机性能选型图




Freq.

Hz

63

125

250

500

100

2000

4000

8000

Lwrel

dB

-14.5

-13

+3.5

-9

-9.5

-14

-19

-24.5


4-72-6 A型离心风机性能选型图




Freq.

Hz

63

125

250

500

100

2000

4000

8000

Lwrel

dB

-14.5

-13

+3.5

-9

-9.5

-14

-19

-24.5
