用途：

流量调节范围大等优点。

本风机可采用双速电动机驱动，直联传动，结构紧凑，可以实行自控。在季节变化时，可采用双速电动机调节工况；昼夜 气温变化时，可采用静叶，可调装置改变工况，达到省电节能的目的。以FZ35-NO.20  风机为例，夏季运行时按970r/min,     所需功率为40kw,  冬季运行时按730r/min, 仅需17.5kw。

形式：

FZ40-11 型风机的型号有NO.8、9、10、11、12、14、16,FZ35-11       型风机的机号有18、20、22.4共10个机号。

不同机号的叶片数有5、8、10,共3种。

叶片可安装成8°、11°、14°、17°、20°等5种角度。

每一机号由于叶片数目的多少，安装角的大小，转速的高低及静导叶角度大小等不同，其风压、风量及消耗功率亦随之不同。

结构特征：

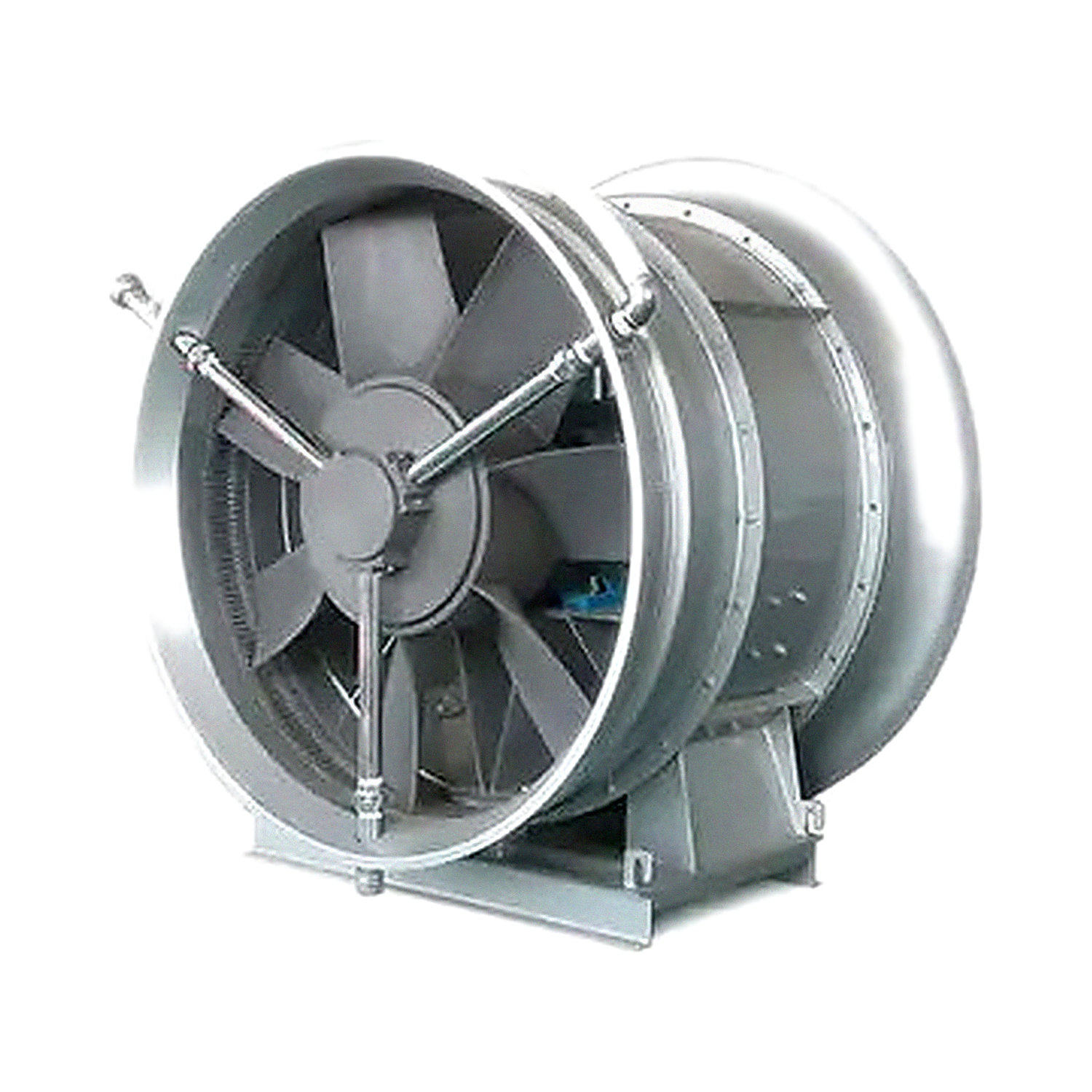

本风机主要由叶轮、机壳、集风器、调节门(静叶可调机构)、扩散 筒组成。其中FZ40-11NO.8~11.2 风机不附调节门和扩散筒。

叶轮由叶片、轮毂、轴套、瓦块、盖板、罩壳等组成。叶片为机翼型 扭曲叶片，叶片与轮毂材质均为ZL104 高强度铸铝制造。叶片固定在盖上 由两半瓦块联接，只要松动瓦块上两螺钉，叶片角度即可根据需要进行调 节 。轴套上再有槽和螺钉孔，方便叶轮的装卸。罩壳材质采用LF21,   由 螺 钉固定在瓦块上。为防止零部件锈蚀，连接部分表面均进行镀锌处理。叶 轮与电动机直联，根据不同工况选配不同规格的电动机(电动机经防潮、 防霉、防盐雾处理——“TH”) 。   风机性能见性能表。

集风器、机壳、扩散筒，均用薄钢板及型材制成。

调节门由23个叶片、气泵连杆及环心体等组成，此件轴向安装在主体风筒前，其调节范围由0°(全开)到40°。其

调节原理如下，压缩空气使气泵工作，随压力大小的改变，使调节门叶片改变角度，以达到调节压力和流量的目的。为 适应用户的不同需要，调节门(静导叶)亦可选用电动机或手动调节，订货时需注明。

本系列风机安装方式可分为立式和卧式。其中卧式安装又可根据用户的用户的不同需要，作成墙式安装(不带支架 部)或落地式安装(不带风筒二),对此应在订货时注明。同时亦需注明风机的使用条件是压入式、还是吸入式，以便 制造厂组装供货。

为了更适应用户的使用情况，本系列风机的出口动压pd取C3值进行计算。如采用以往的方法，取C2值进行计算，所 得到的全压效率将比表列数据值更高。
