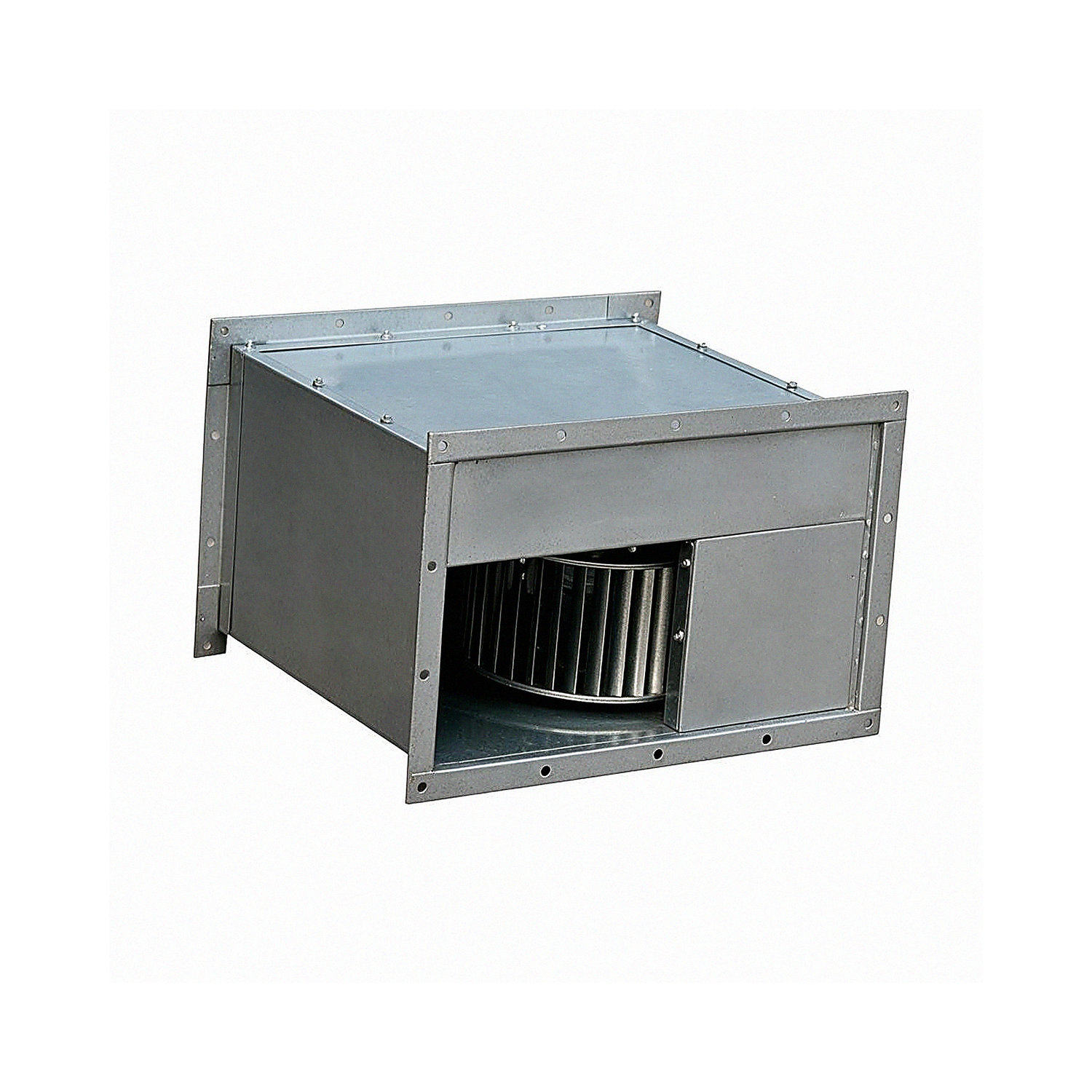

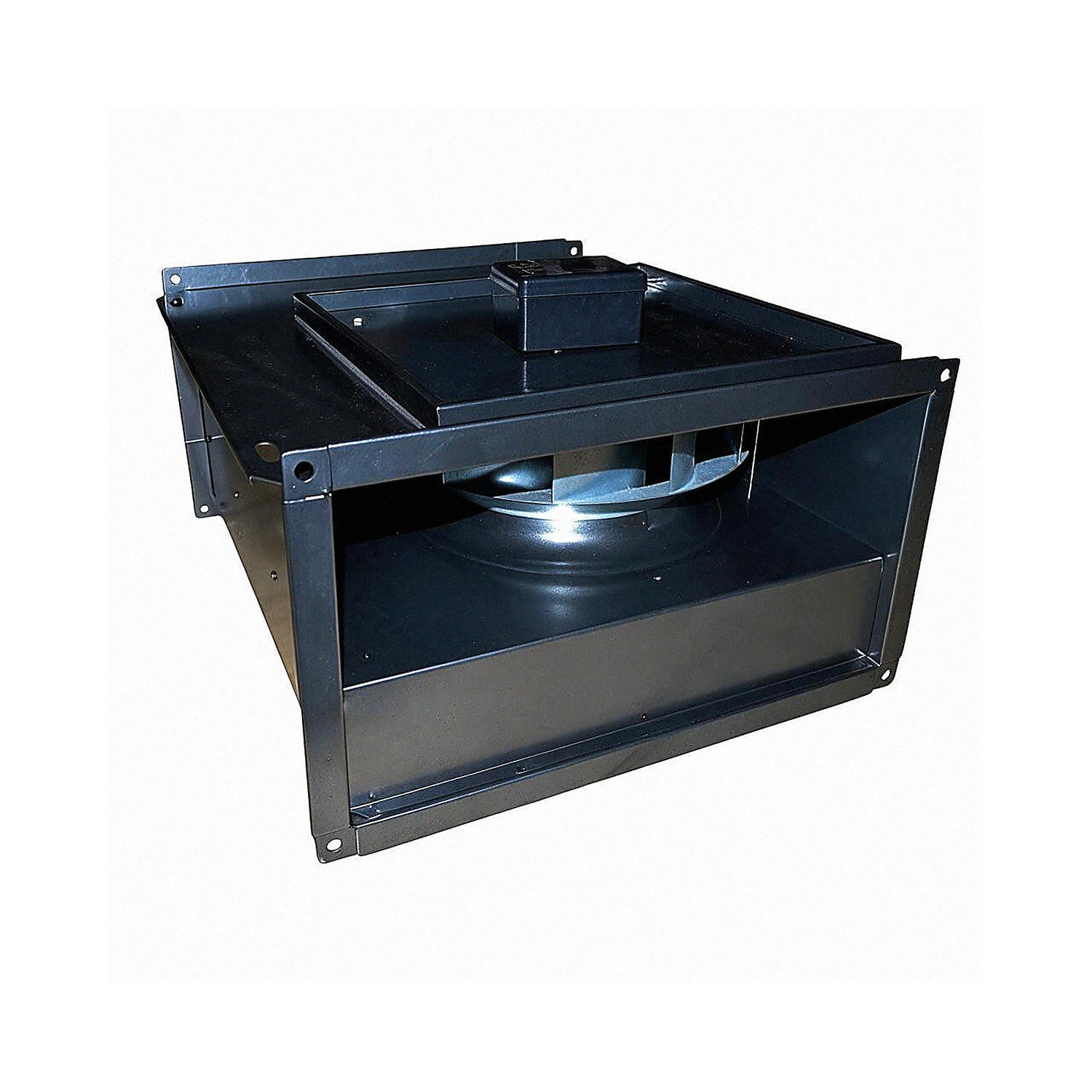

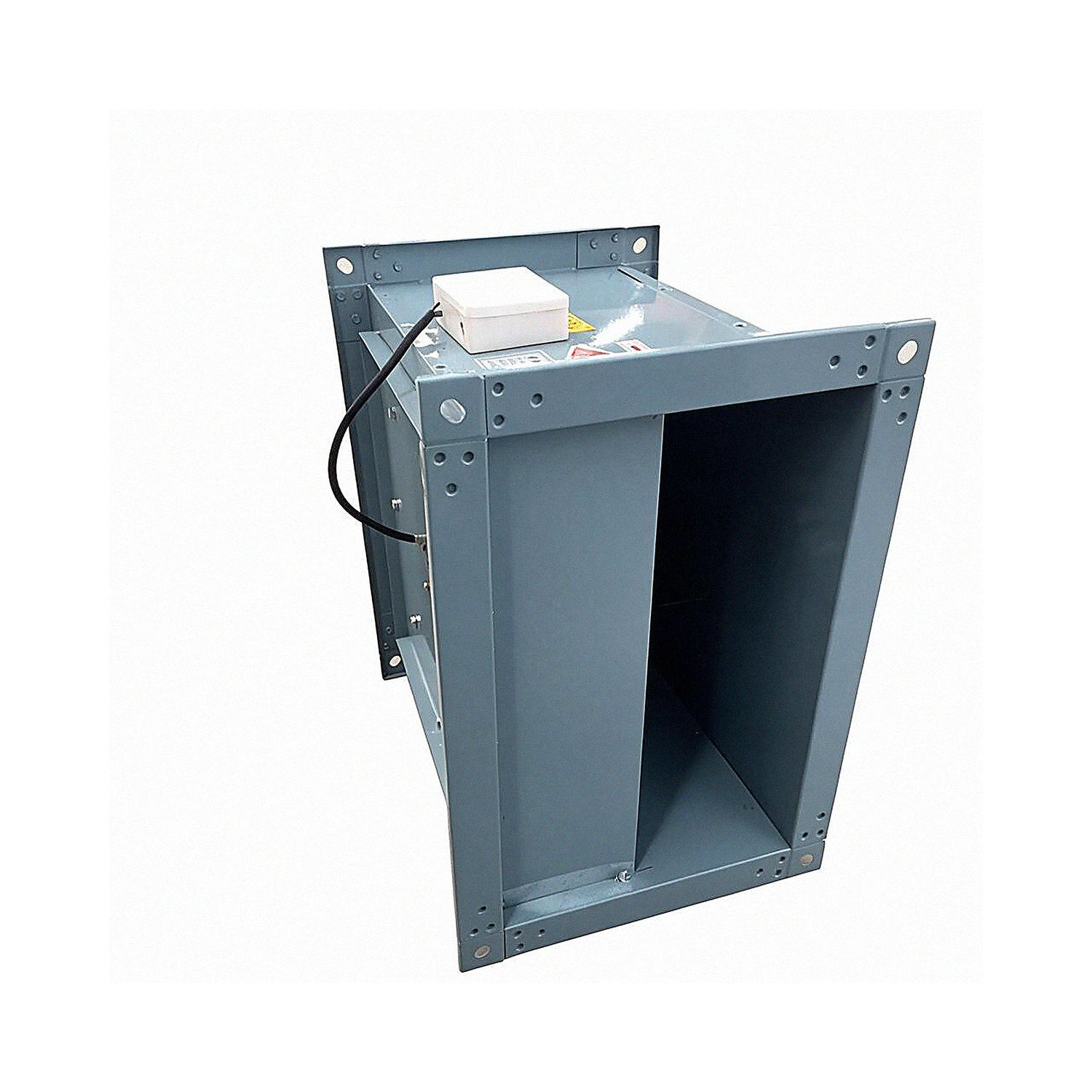

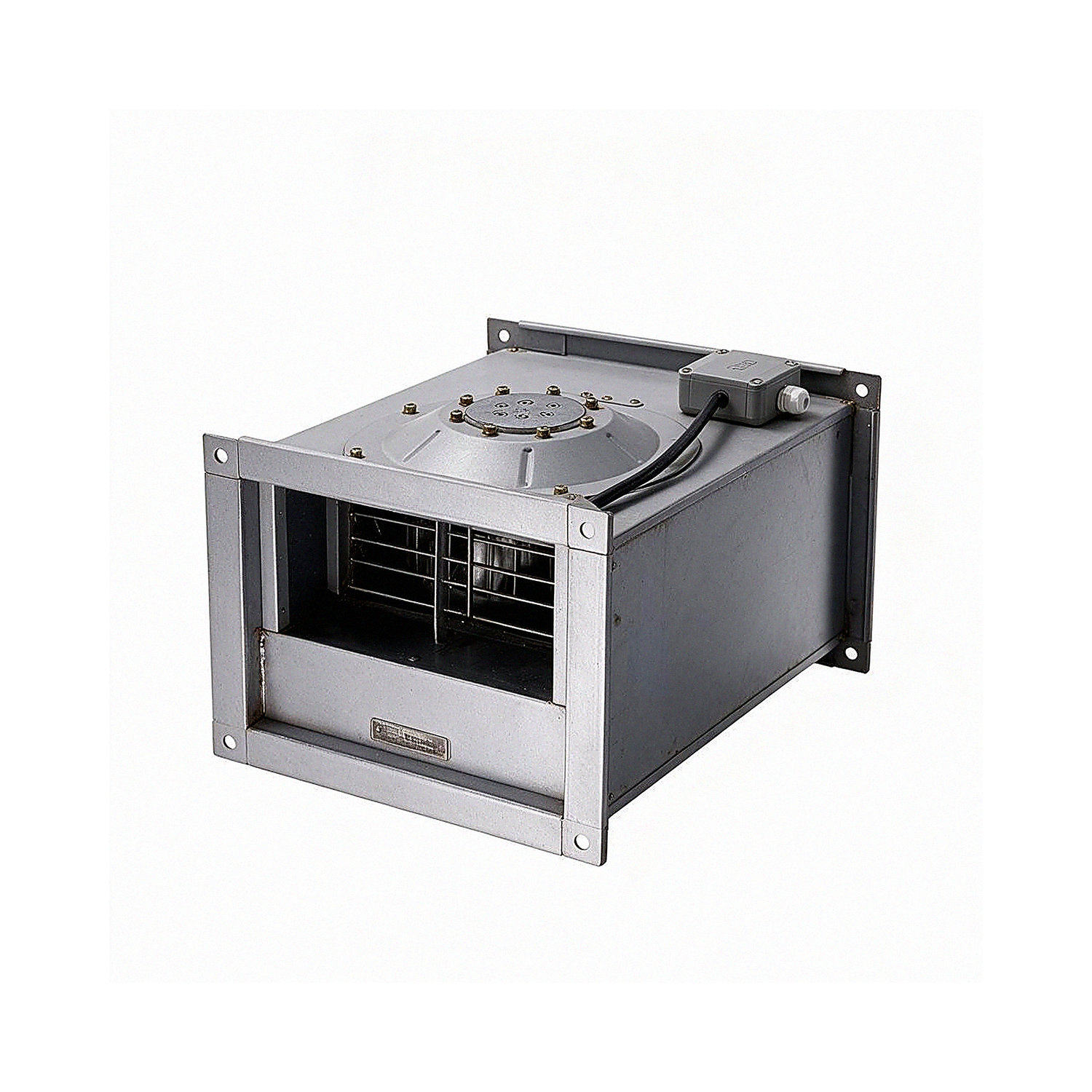

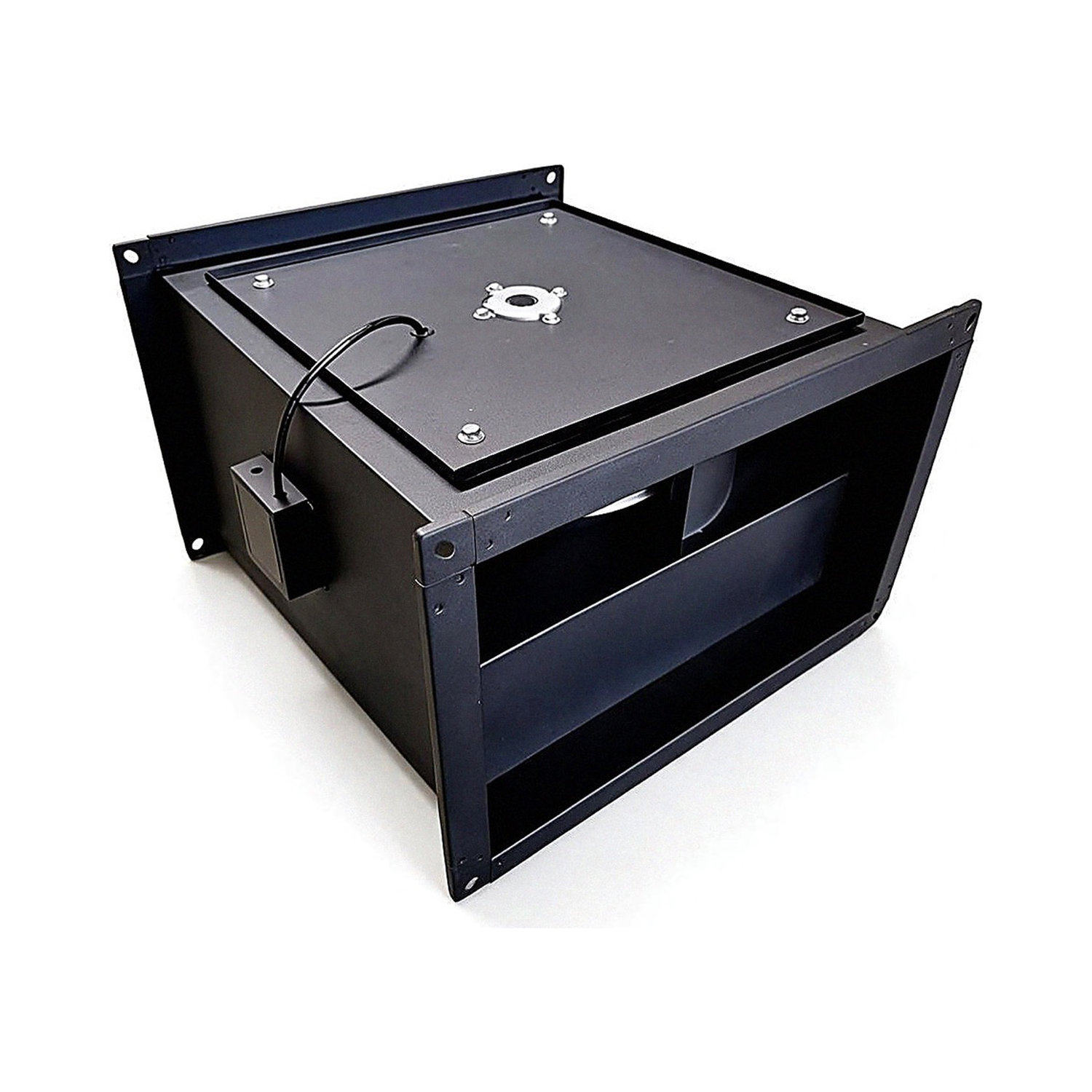

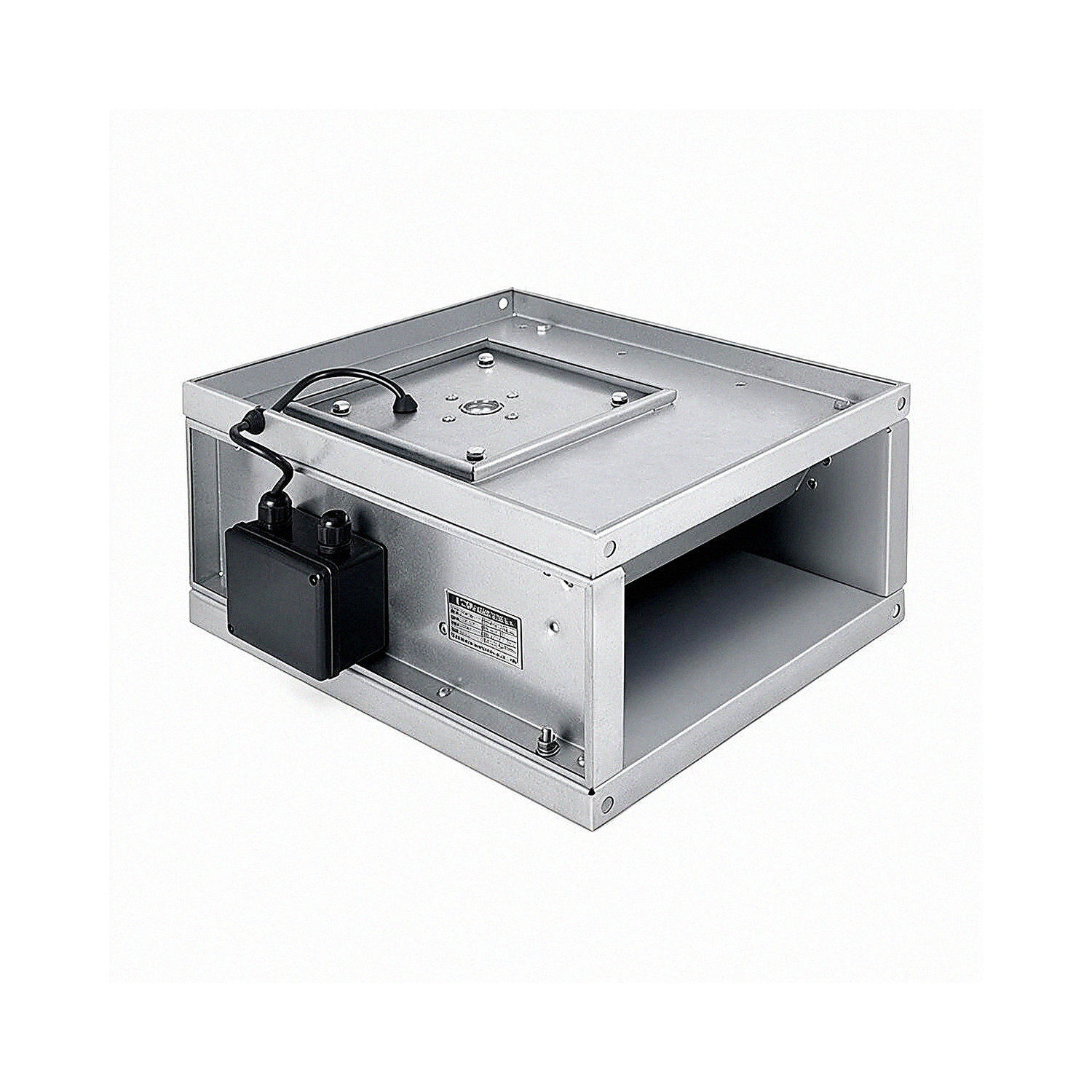

GDF 型矩形离心式管道风机

用途：

GDF 型系列矩形离心管道风机，是一种前向多翼型离心通风机，产品性能好、运转平稳，噪声低，在相同的风量、风 压下，要比轴流风机低15~20dB(A),  结构紧凑，安装方便，可直接与风管连接的矩形通风机，可广泛用于各种不同的场合 的送、排风系统。

型号说明

机构特点

(1)该系列通风机叶轮一般为钢制也可根据需要采用铝合金材料，前向圆弧形叶片，前、后盘均采用机械模具成型，并经 静、动平衡校验。运转平衡可靠，空气动力性能良好。

(2)机壳、电动机支座均采用钢板，经机械模具成型，点焊装配，结构牢固，合理紧凑，外形美观。

(3)电动机采用单支承外转子电动机、叶轮固定在电动机外壳上。电动机固定在电动机支座上，电动机支座固定在加强 机壳顶板上，由电动机外壳旋转，直接驱动叶轮。

性能与选用

(1)输送气体种类：空气和其他不自燃的、对人类无害的、对钢材无腐蚀性的气体。

(2)气体内杂质：气体内不允许有粘性物质，所含的尘土及硬质颗粒不大于120mg/m。

(3)气体温度： -20℃~80℃。

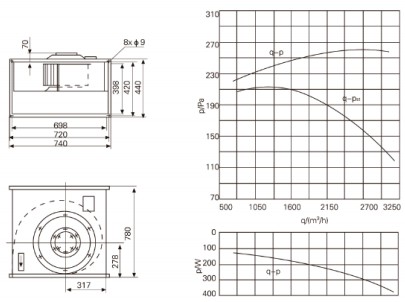

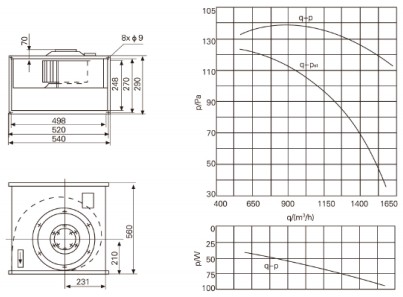

GDF2.5-8

GDF3.0-8

GDF4.0-8
