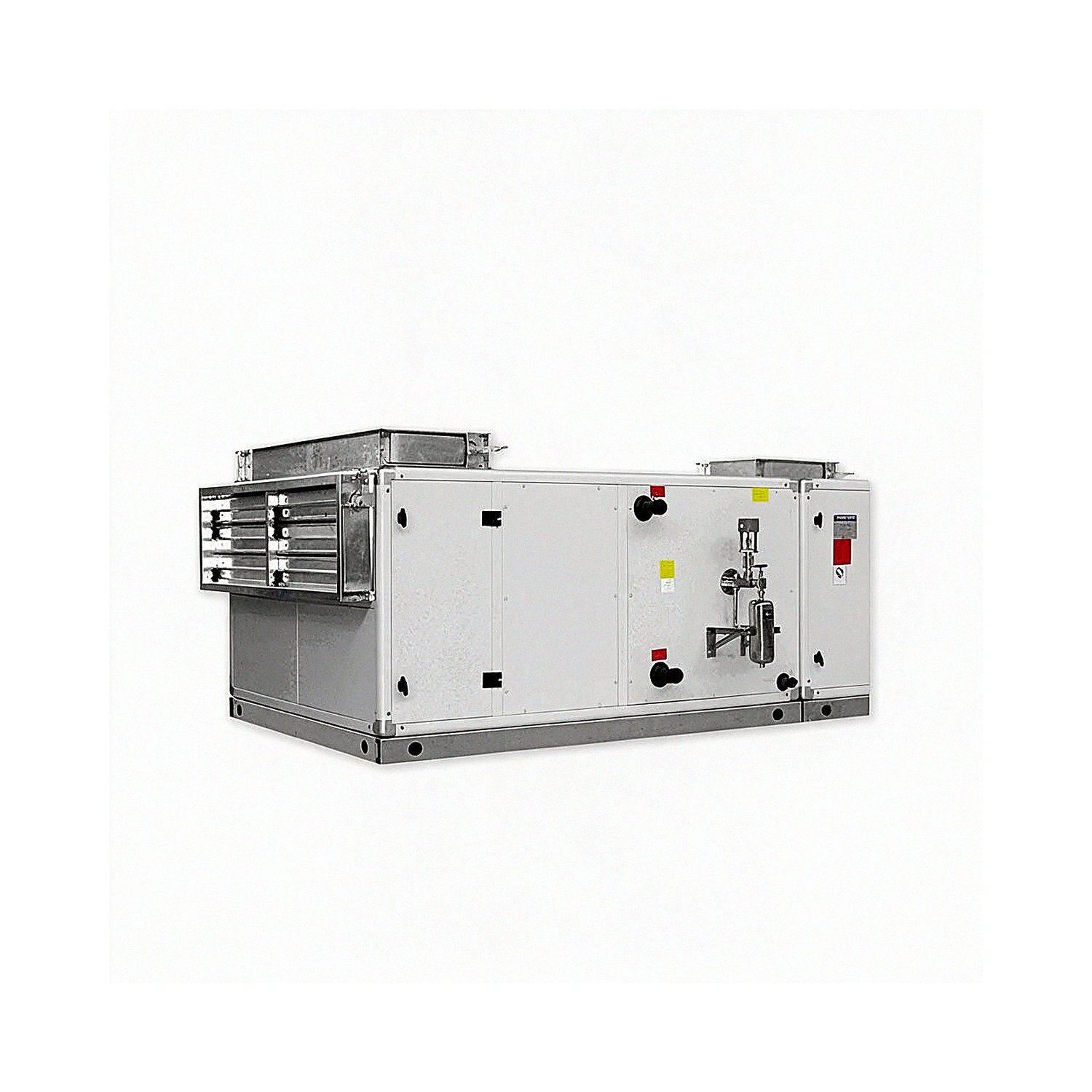

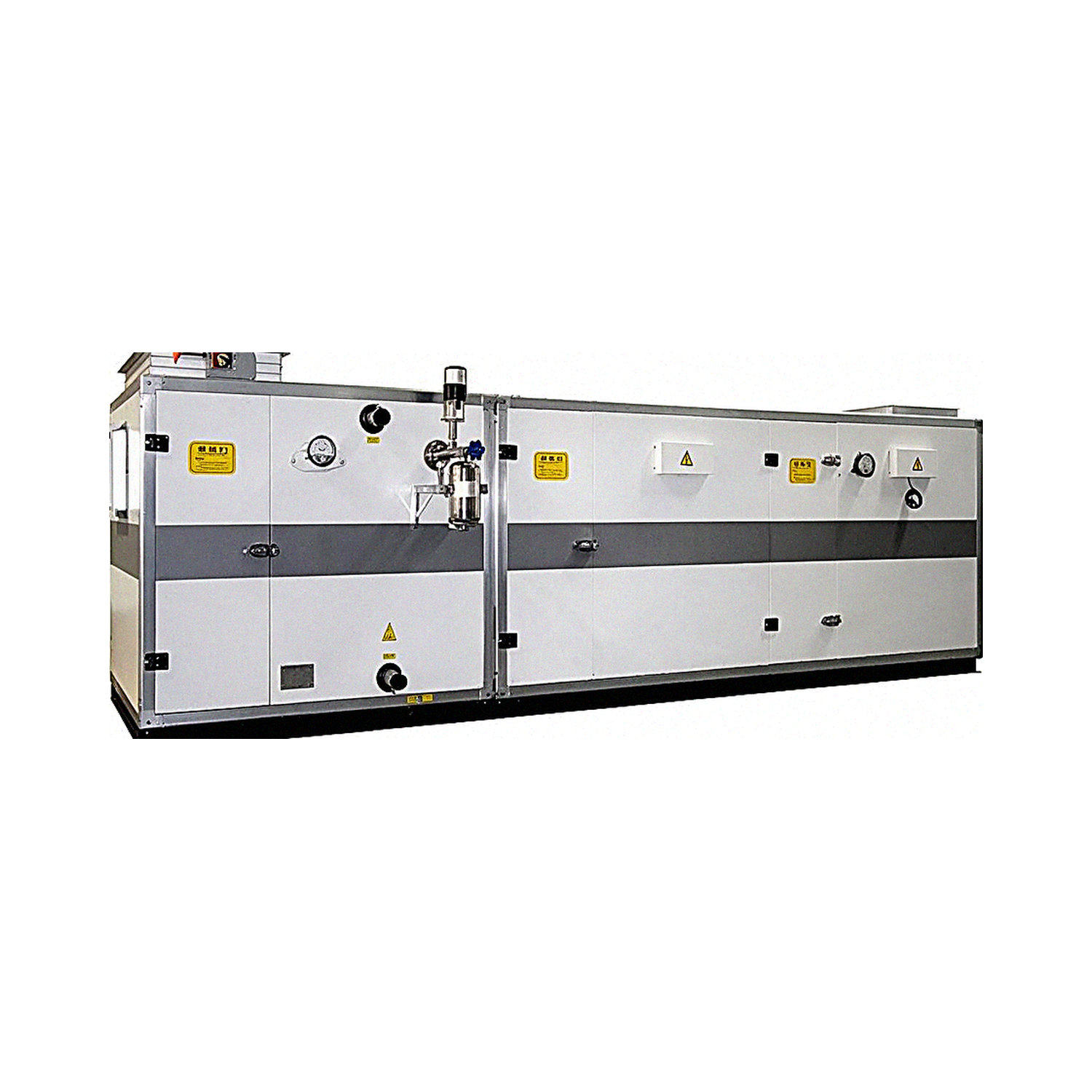

Name: 净化型组合式空气处理机组
SKU: -1

产品中心



当前位置: 首页 > 中央空调系列 > 洁净空调类 > 净化型组合式空气处理机组

净化型空调机组

机组优点：扣封式箱体结构，壁板间螺栓连接，箱体强度更高。外形美观流畅，内部平整简洁。漏风率小，仅为标准的50%，机组具有更好的防冷桥性能。

专利结构，内表面光滑、平整、不积灰、不滋菌。

新风初效过滤段、预热段、回风段、热盘管段、冷盘管段、风机段等功能段可供用户选择组合，重点介绍以下功能段：

机组结构

箱体采用榫头结构迷宫密封，框梁是由特制的轧制设备轧制而成的闭口型铝型材，箱板内外层为彩钢板或镀锌板，且外面采用覆膜防护，因此其耐折性、耐侯性好，抗腐蚀、耐酸、碱、盐，15年不褪色；内部为阻燃型保温材料，大大提高了机组外壳的刚度和防腐能力；机组不会因潮湿而使保温性能下降，因此机组的保温性能和气密性能持久。机组箱体密封可靠。

专利技术的密封结构，可满足高洁净净化空调的要求；

杜绝冷桥和结露，机组噪声也大大降低；

铝合金+型钢型材的机构有效提高面板强度。

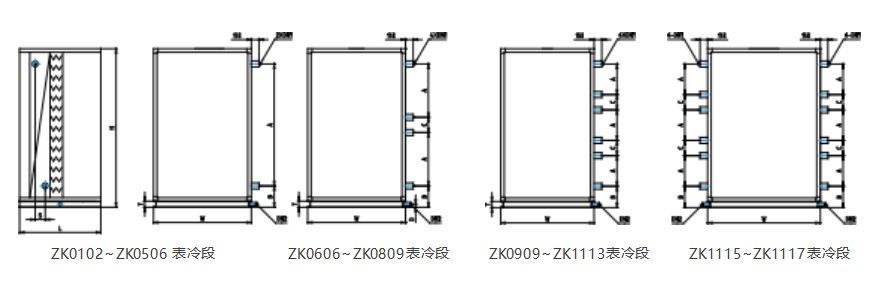

冷盘管（热盘管）段

冷盘管（热盘管）段具有降温除湿、挡水功能，亦可使用在对65℃以下的热水进行空气加热，底部设有接水盘和冷凝排水管。

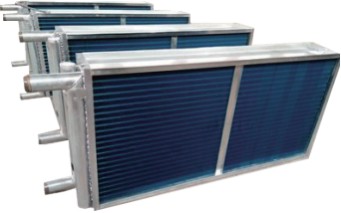

表冷器（换热器）采用空调优质铜管穿铝片工艺，整体机械涨管一次完成，管片结合紧密，传热效率高；运行维护、清洁方便。

翅片冲孔为双翻边，保证片间距均匀，考虑风阻、水阻、风机电机功率、换热面积等因素，通过计算机辅助优化设计，使片间距达到最优值，水路流程设计保证不同尺寸换热器的水速和进出水温差保持在合理的范围内，并从根本上解决了管内积水和淤气的问题，表冷器的冷凝水排水口处设自动防倒吸装置，可在负压时顺利排出冷凝水，保证用户安全有效地使用。采用美国OAK的高速冲床冲制的翅片，冲片过程中加入的OAK油在翅片成型后自然挥发，不留油迹，在机组运行的标准风速下不带水。

常规气密检测压力为1.6MPa以上，运行最大工作压力为1.6MPa。

另外，用于固定端板上的铜管穿孔设计成二次翻边孔，允许换热器的铜管在机组工作中能够顺畅位移，从而防止汽水撞击、热应力过大产生的铜管拉裂现象。

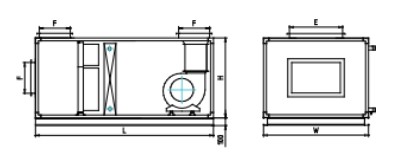

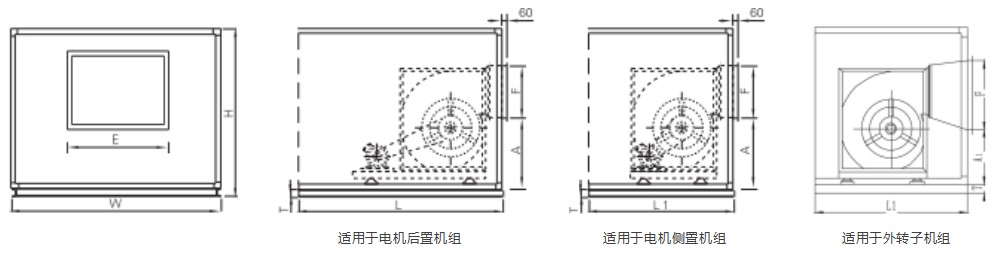

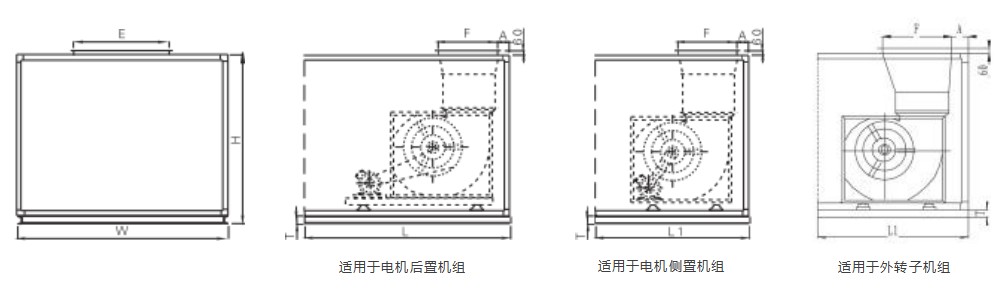

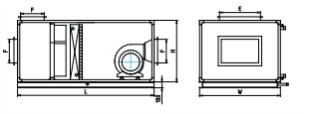

风机段

机组选用的风机为机械部定点空调风机厂商生产的双进风前倾式低噪音离心风机。所有风机的叶轮均经过动平衡检测，叶轮轴承使用低噪声滚珠轴承，无需添油维护，使用寿命长。机组选用的风机噪声低，气动性能好，其叶轮与涡壳的连接结构，使得维护时更换叶轮轴承及电机非常方便。机组在风机下部装有JG型橡胶剪切减震器，使得整个风机运转震动小，噪声低。

电机的绝缘等级为B级或F级，防护等级IP54或IP55；电机的接线电缆采用高强度保护套管及接头保护，密封防湿性好。

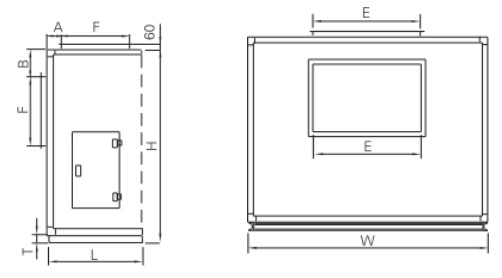

过滤段

根据用户的需要机组可装有初效、中效和高效过滤器，对于一般要求的机组都装有初效过滤器。

初效过滤器一般为板式结构，滤网外框为镀锌板压型，两面用压型镀锌钢板网加强，内部为非燃性滤料。过滤效率G3（计重效率≥60%），初阻75Pa，终阻150Pa，过滤效率F5（计数效率50%；根据滤料的性能不同），中效过滤器的过滤效率最高可达F9。

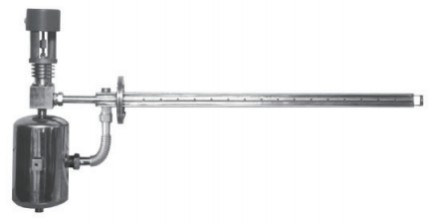

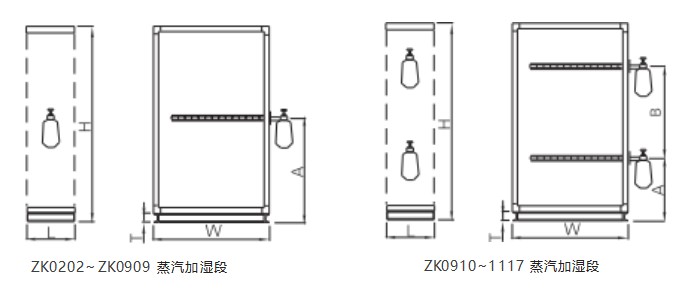

干蒸汽加湿段

加湿原理：接通经减压和过滤的饱和蒸汽源，饱和蒸汽在双层喷管的外套内横向流动，环向流入弯管，对中心喷管预热，经折流板，进入蒸发室；由于蒸发室端面突然增大，使蒸汽流速降低，饱和蒸汽中所含的凝结水被分离出来，经蒸发室底部的冷凝水出口排出；分离出凝结水的蒸汽进入已经被预热的干燥室，干燥室内充满了不锈钢介质，吸收流动蒸汽的噪声，并对残留在蒸汽中的水分进行过滤、分离；开启调节阀，干燥室内的压力下降，汽化温度降低，残留于蒸汽中的水分再被加热、汽化，实现了对饱和蒸汽的汽水分离；干燥的蒸汽经过调节阀流入中心喷管，从装有不锈钢消声网孔中逆向喷入空调机组内的流动空气中，实现了对空气的加湿处理。

特点：

属于等温加湿,加湿效率高，可达95%以上。

引进国外先进的汽--水分离技术，使汽水分离更加彻底，绝无喷水现象。

独特的喷杆结构，确保所喷出干蒸汽无喷水和噪声现象。

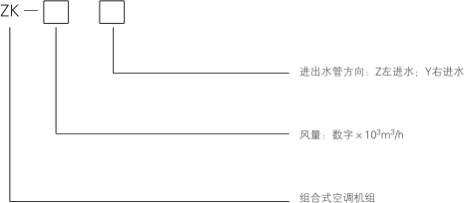

机组规格型号说明

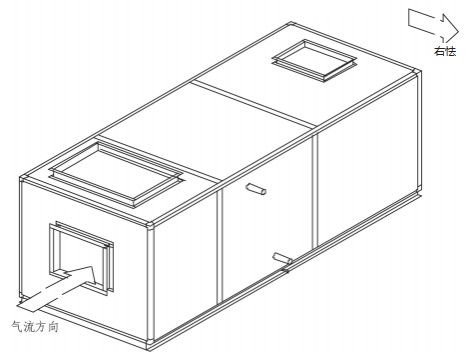

空调机组左右式的确认

机组左右怯判定方法:顺气流方向站立,进出水管位置在左手侧为左怯,反之为右怯,下图为右怯机组。

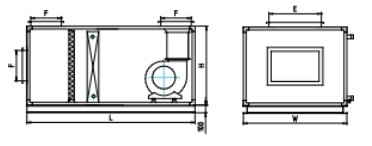

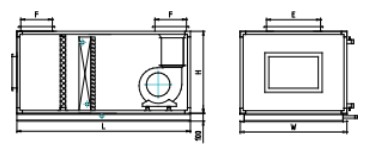

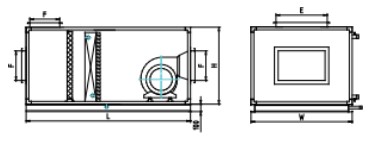

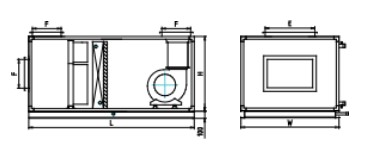

常用功能段组合方式

经济型组合方式 :

混合初效段、表冷段、风机送风机段

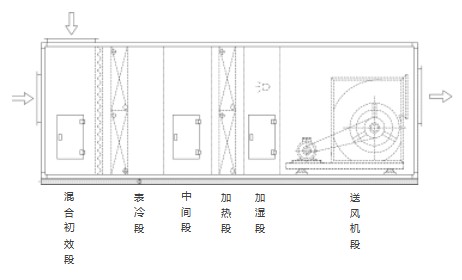

—般工艺性组合方式 :

混合初效段、表冷段、中间段、加热段、加湿段、送风机段

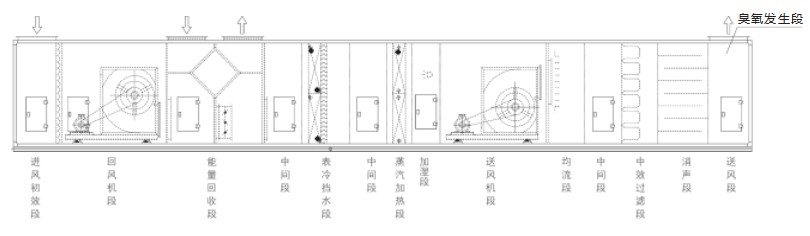

多功能净化型组合方式 :

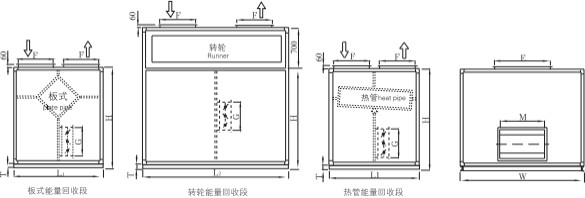

进风初效段、回风机段、板式能量回收段、中间段、表冷挡水段、中间段、蒸汽加热段、送风机段、均流段、中效过滤段、消声段、送风机段 ( 臭氧发生段 )

空调机组供冷量、水量、水阻力

回风工况 : 进风干球温度27℃ , 湿球温度19 . 5℃ , 进水温度7℃ , 出水温度12℃ 。

空调机组型号		四排管			六排管			八排管
空调机组型号		冷量kw	水量m3/h	水阻力kpa	冷量kw	水量m3/h	水阻力kpa	冷量kw	水量m3/h	水阻力kpa
ZK- 01		6.63	1.14	7.8	8.15	1.40	12.8	9.62	1.65	13
ZK- 02		9.66	1.66	8.2	11.88	2.04	14	14.02	2.41	14.2
ZK- 03		17.5	3.01	8.2	21.6	3.71	14.3	25.7	4.42	14.3
ZK- 04		23.4	4.02	9.1	28.8	4.95	14.36	34.2	5.88	14.3
ZK- 05		29.1	5.00	9.8	35.5	6.10	17	43.4	7.46	17
ZK- 06		36.4	6.26	9.8	44.4	7.64	17	54.2	9.32	17
ZK		47.3	8.13	9.8	57.7	9.92	17	70.5	12.12	17
ZK- 1 0		60.2	10.35	11.7	81.2	13.96	10.1	91.3	15.70	10.1
ZK- 1 5		87.7	15.08	7.2	107.8	18.54	12.1	121	20.81	12.1
ZK- 20		124.4	21.39	8.3	152.4	26.21	14.1	171.6	29.51	14.1
ZK- 25		152.4	26.21	10.2	197.6	33.98	11.8	222.2	38.21	11.8
ZK- 30		181.7	31.25	11	237.2	40.79	13.1	266.6	45.85	13.1
ZK	-35	195	33.53	13	256.3	44.08	12.3	288	49.53	12.3
ZK-40		208.6	35.87	12.9	275.4	47.36	15.7	309.3	53.19	15.7
ZK-45		246	42.30	13.4	304.5	52.36	16.7	350.4	60.26	16.7
ZK- 50		283.5	48.75	7.5	333.5	57.35	17	391.5	67.33	17
ZK- 60		340.2	58.50	7.5	400.2	68.82	17	469.8	80.79	17
ZK- 70		394.2	67.79	7.5	456.4	78.49	19.5	543.6	93.48	19.5
ZK		448	77.04	8.5	521.5	89.68	19.5	617.4	106.17	19.5
ZK- 90		518.4	89.15	8.5	603.5	103.78	19.5	714.4	122.85	19.5
ZK- 1 00		588.8	101.26	8.5	685.4	117.87	19.5	811.4	139.54	19.5
ZK- 1 20		694.3	119.40	35.4	806.5	138.69	37.41	1050	180.57	38.9
ZK- 140		719.84	123.79	40	885.4	152.26	40.2	1044.8	179.67	41.2
ZK		808.8	139.09	40.3	938.5	161.39	42.23	1221	209.97	44.5
ZK- 200		1108.2	190.58	62.1	1340.9	230.59	69.13	1745.6	300.19	70.23

新风工况 : 进风干球温度35℃ , 湿球温度28℃ , 进水温度7℃ , 出水温度12℃ 。

空调机组型号		四排管			六排管			八排管
空调机组型号		冷量kw	水量m3/h	水阻力kpa	冷量kw	水量m3/h	水阻力kpa	冷量kw	水量m3/h	水阻力kpa
ZK- 01			1.89	8.25	13.5	2.32	14.5	15.93	2.74	14.5
ZK- 02		22 . 44	3.86	9.3	27.6	4.75	16.2	32.57	5.60	15.8
ZK- 03		26 . 8	4.61	9.8	33	5.67	17.2	39.3	6.76	17.2
ZK- 04		35 . 7	6.14	10.9	44.1	7.58	17.2	52.3	8.99	17.2
ZK- 05		44 . 6	7.67	11.7	54.3	9.34	20.4	66.4	11.42	20.4
ZK- 06		55 . 7	9.58	11.7	67.9	11.68	20.4	82.9	14.26	20.4
ZK- 08		72 . 4	12.45	11.7	88.3	15.18	20.4	107.9	18.56	20.4
ZK- 1 0		92 . 1	15.84	14	124.2	21.36	12.1	139.7	24.02	12.1
ZK- 1 5		1 34 . 2	23.08	8.7	164.9	28.36	14.5	185.1	31.83	14.5
ZK- 20		1 90 . 3	32.73	9.9	233.2	40.10	16.9	272.5	46.86	16.9
ZK- 25		233 . 2	40.10	12.3	302.3	51.99	14.1	339.7	58.42	14.1
ZK	- 30	278 0	47.81	13.4	362.9	62.41	15.7	407.9	70.15	15.7
ZK- 35		298 4	51.32	15.6	392.1	67.43	14.8	440.6	75.77	14.8
ZK-40		31 9 . 2	54.89	15.5	421.4	72.47	18.9	473.2	81.38	18.9
ZK-45		376 . 4	64.73	16.1	465.9	80.12	20	536.1	92.19	20
ZK- 50		433 . 8	74.60	9	510.3	87.76	20.4	599	103.01	20.4
ZK- 60		520 . 5	89.51	9	612.3	105.30	20.4	718.8	123.61	20.4
ZK- 70		603 . 1	103.71	10.2	698.3	120.09	23.4	831.7	143.03	23.4
ZK- 80		685 . 4	117.87	10.2	797.9	137.21	23.4	944.6	162.44	23.4
ZK- 90		793 . 2	136.41	10.2	923.4	158.80	23.4	1093	187.96	23.4
ZK- 1 00			154.93	10.2	1048.7	180.34	23.4	1241.4	213.85	23.4
ZK- 1 20		1 042 . 3	179.24	42.1	1209.7	208.03	44.5	1575	270.85	39.6
ZK- 140		1 091 . 54	187.71	40	1342.6	230.89	40.2	1584.27	272.45	46.8
ZK- 1 60		1 21 3 . 5	208.68	46.8	1407.8	242.10	50.2	1832	315.13	51.5
ZK- 200		1 665 . 5	286.41	73.8	2011.3	345.88	82.2	2618.4	450.28	84.3

空调机组供热量、水量、水阻力

回风工况 : 进风干球温度15℃ , 进水温度60℃ , 出水温度50℃

空调机组型号		二排管			四排管			六排管
空调机组型号		热量kw	水量m3/h	水阻力kpa	热量kw	水量m3/h	水阻力kpa	热量kw	水量m3/h	水阻力kpa
ZK- 01		7.55	0.65	7.5	11.33	0.97	7.8	13.44	1.16	10.1
ZK- 02		11.8	1.01	8.1	17.71	1.52	8.2	21	1.81	10.2
ZK- 03		20.4	1.75	8.2	30.6	2.63	8.2	36.3	3.12	14.3
ZK- 04		27.74	2.39	9.1	40.8	3.51	9.1	47.2	4.06	14.3
ZK- 05		34.1	2.93	10.1	50.6	4.35	9.8	59.2	5.09	17
ZK- 06		40.7	3.50	11.4	62.1	5.34	9.8	75.2	6.47	17
ZK		54.5	4.69	11.4	78.8	6.78	9.8	96.1	8.26	17
ZK		67.1	5.77	10.5	99.8	8.58	11.7	124.8	10.73	10.1
ZK- 1 5		101.1	8.69	9.8	149.7	12.87	7.2	173.5	14.92	12.1
ZK- 20		135.6	11.66	9.8	199	17.11	8.3	248.8	21.39	14.1
ZK- 25		168.7	14.51	11.6	249.5	21.45	10.2	311.2	26.76	11.8
ZK- 30		202.6	17.42	11.8	304.5	26.18	11.2	380.9	32.75	13.1
ZK	- 35	236.4	20.33	12.5	356.6	30.66	13	444.3	38.20	12.3
ZK	- 40	270.4	23.25	12.4	399.2	34.33	12.9	480.8	41.34	15.7
ZK- 45		304.6	26.19	11.3	458.1	39.39	13.4	503.6	43.30	16.7
ZK- 50		337.3	29.00	10.4	512	44.02	7.5	553.8	47.62	17
ZK- 60		404.7	34.80	9.4	609.4	52.40	7.5	681.2	58.57	17
ZK- 70		472.4	40.62	10.3	699.1	60.11	8.8	783.7	67.39	19.5
ZK		539.5	46.39	9.1	796	68.44	8.8	886.2	76.20	19.5
ZK- 90		606.8	52.18	9.1	883.8	75.99	8.5	996.9	85.72	19.5
ZK- 1 00		674.5	58.00	9.5	985.1	84.70	8.5	1127.6	96.96	19.5
ZK- 1 20		698.8	60.09	31.6	1048.4	90.15	8.5	1217.8	104.71	34.34
ZK- 140		746.26	64.17	40	1119.39	96.25	32.5	1327.6	114.15	37.8
ZK		814.2	70.01	35.2	1221.3	105.01	33.6	1417.1	121.85	38.77
ZK- 200		1115.5	95.92	42.6	1673.2	143.87	37	2024.7	174.09	63.46

新风工况 : 进风干球温度7℃ , 进水温度60℃ , 出水温度50℃

空调机组型号		二排管			四排管			六排管
空调机组型号		热量kw	水量m3/h	水阻力kpa	热量kw	水量m3/h	水阻力kpa	热量kw	水量m3/h	水阻力kpa
ZK- 01		11.55	0.99	8.2	17.22	1.48	8.5	20.54	1.77	12.3
ZK- 02		18.05	1.55	9.3	26.91	2.31	9.6	32.09	2.76	15.6
ZK- 03		31.2	2.68	9.8	46.8	4.02	9.8	55.5	4.77	17.2
ZK- 04		41.9	3.60	10.9	62.4	5.37	10.9	72.2	6.21	17.2
ZK- 05		52.2	4.49	12.1	77.4	6.66	11.7	90.6	7.79	20.4
ZK- 06		62.3	5.36	13.7	95	8.17	11.7	115.1	9.90	20.4
ZK		83.4	7.17	13.7	120.6	10.37	11.7	147	12.64	20.4
ZK- 1 0		102.7	8.83	12.6	152.7	13.13	14	190.9	16.41	12.1
ZK- 1 5		154.7	13.30	11.8	229	19.69	8.7	265.5	22.83	14.5
ZK- 20		207.5	17.84	11.8	304.5	26.18	9.9	380.7	32.73	16.9
ZK- 25		258.1	22.19	13.9	381.7	32.82	12.3	476.1	40.94	14.1
ZK- 30		310	26.66	14.2	465.9	40.06	13.4	582.8	50.11	15.7
ZK	- 35	361.7	31.10	15	545.6	46.91	15.6	679.8	58.45	14.8
ZK- 40		413.7	35.57	14.9	610.8	52.52	15.5	735.6	63.25	18.9
ZK- 45		466	40.07	13.96	700.9	60.27	16.1	770.5	66.25	20
ZK- 50		516.1	44.38	12.5	783.4	67.36	9	847.3	72.85	20.4
ZK- 60		619.2	53.24	11.3	932.4	80.17	9	1042.2	89.61	20.4
ZK- 70		722.8	62.15	12.4	1069.6	91.97	10.2	1199.1	103.1	23.4
ZK		825.4	70.97	10.9	1217.9	104.72	10.2	1355.9	116.59	23.4
ZK- 90		928.4	79.83	10.9	1352.2	116.27	10.2	1525.3	131.15	23.4
ZK- 1 00		1032	88.74	11.4	1507.2	129.6	10.2	1725.2	148.34	23.4
ZK- 1 20		1048.4	90.15	37.8	1572.6	135.22	38.6	1826.7	157.07	40.8
ZK- 140		1141.03	98.11	40	1701.48	146.3	40.5	2028.57	174.43	42.6
ZK		1221.2	105.0	43.5	1831.9	157.52	44.1	2125.6	182.77	46.1
ZK- 200		1673.2	143.87	62.2	2509.8	215.8	51.1	3037.2	261.15	75.5

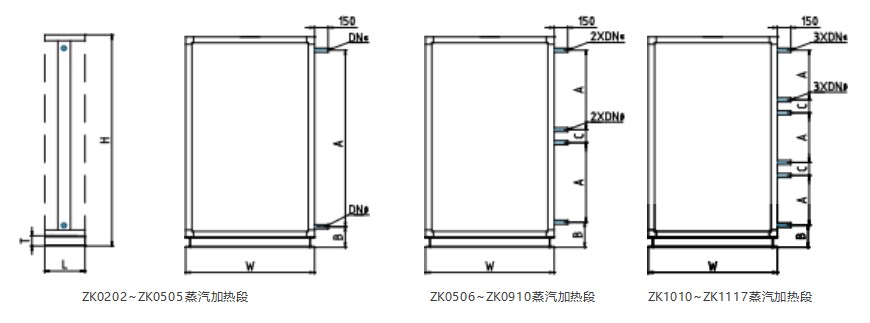

空调机组蒸汽供热量

空调工况 : 进风干球温度15℃

空调机组型号	排管二排管三排管
	蒸汽压力				蒸汽压力				蒸汽压力
	0 1 Mpa	0 2Mpa	0 3Mpa	0 4Mpa	0 1 Mpa	0 2Mpa	0 3Mpa	0 4Mpa	0 1 Mpa	0 2Mpa	0 3Mpa	0 4Mpa
ZK- 01	5.8	7.25	7.83	8.7	15.8	19.75	21.33	23.7	20.3	25.38	27.41	30.45
ZK- 02	14.6	18.25	19.71	21.9	21.8	27.25	29.43	32.7	32.6	40.75	44.01	48.9
ZK- 03	16.2	20.30	22.00	24.5	28.2	39.50	43.00	47.8	45.4	56.7	61.70	68.6
ZK- 04	23	27.40	30.60	33.3	44.8	53.40	59.80	64.9	64.3	76.7	85.80	93.2
ZK- 05	27.7	33.40	36.10	40.3	54.1	65.10	70.40	78.5	77.7	93.5	101.10	112.7
ZK- 06	33.6	40.40	43.70	48.6	65.5	78.70	85.20	94.8	94.1	113	122.40	136
ZK- 08	44.4	53.70	58.20	64.9	86.6	104.60	113.60	126.5	124.4	150.2	163.10	181.7
ZK- 1 0	56.5	68.90	74.70	83.2	110.2	134.40	145.70	162.2	158.3	193	209.20	233
ZK- 1 5	84.6	103.00	111.60	124.2	164.9	200.80	217.50	242.2	236.8	288.3	312.30	347.8
ZK- 20	112.1	135.90	147.30	163.9	218.7	265.00	287.10	319.7	314	380.5	412.30	459
ZK- 25	146	176.90	191.70	213.4	284.7	344.90	373.80	416.1	408.8	495.3	536.70	597.5
ZK- 30	170.3	206.40	223.50	248.2	332.2	402.40	435.90	484	477	577.8	625.90	694.9
ZK- 35	201.7	244.30	264.70	294.8	393.2	476.40	516.30	574.8	564.6	684	741.30	825.3
ZK-40	233	282.30	305.80	340.6	454.4	550.40	596.40	664.1	652.5	790.3	856.40	953.6
ZK-45	260.7	315.80	342.10	381	508.3	615.80	667.20	742.9	729.9	884.2	958.00	1066.7
ZK- 50	305.6	349.30	379.50	421.4	595.8	681.20	738.00	821.7	855.6	978.1	1059.80	1179.9
ZK- 60	335.6	406.60	440.60	490.5	654.4	792.80	859.10	956.4	939.7	1138.4	1233.60	1373.3
ZK- 70	392.6	475.70	515.40	573.9	765.6	927.60	1005.00	1119	1099.4	1332	1443.10	1606.8
ZK- 80	449.7	544.90	590.40	657.3	876.9	1062.60	1151.30	1281.8	1259.2	1525.7	1653.10	1840.5
ZK- 90	513.6	622.20	674.10	750.6	1001.6	1213.30	1314.60	1463.7	1438.1	1742.2	1887.60	2101.8
ZK- 1 00	577.4	699.50	758.00	843.9	1126	1364.00	1478.00	1645.6	1616.8	1958.6	2122.30	2362.9
ZK- 1 20	664.1	804.40	871.70	970.4	1294.5	1568.60	1698.50	1891.7	1858.5	2252.5	2440.10	3716.6
ZK- 1 40	702.4	878.00	948.24	1053.6	1356.3	1695.40	1831.05	2034.5	1989.6	2487	2685.96	2984.4
ZK- 1 60	763.3	925.00	1002.50	1116.1	1489.2	1803.80	1954.50	2175.5	2137.2	2590.6	2806.80	3125.1
ZK- 200	878.2	1063.80	1152.50	1283.5	1712.1	2074.40	2247.50	2501.8	2457.8	2978.8	3227.80	3592.5

新风工况 : 进风干球温度7℃

空调机组型号	排管二排管三排管
	蒸汽压力				蒸汽压力				蒸汽压力
	0 . 1 Mpa	0 . 2Mpa	0 . 3Mpa	0 . 4Mpa	0 . 1 Mpa	0 . 2Mpa	0 . 3Mpa	0 . 4Mpa	0 . 1 Mpa	0 . 2Mpa	0 . 3Mpa	0 . 4Mpa
ZK- 01	12.6	15.75	17.01	18.9	14.5	18.13	19.58	21.75	20.6	25.75	27.81	30.9
ZK- 02	18.6	23.25	25.11	27.9	22.6	28.28	30.51	33.9	40.5	50.63	54.68	60.75
ZK- 03	21.9	27.30	29.80	33.1	37.1	47.60	51.80	57.5	54.7	68.4	74.40	82.7
ZK- 04	31	37.00	41.40	44.9	53.9	64.40	72.00	78.2	77.5	92.5	103.40	112.4
ZK- 05	37.5	45.10	48.70	54.3	65.2	78.40	84.80	94.6	93.6	112.7	121.90	135.9
ZK- 06	45.4	54.50	59.00	65.7	78.9	94.80	102.70	114.2	113.4	136.2	147.50	164.1
ZK- 08	59.9	72.40	78.60	87.6	104.3	126.00	136.70	152.3	149.39	181	196.40	218.9
ZK- 1 0	76.2	93.00	100.80	112.2	132.7	161.80	175.40	195.3	190.6	232.5	252.00	280.6
ZK- 1 5	114.2	139.00	150.60	167.7	198.6	241.90	262.00	291.7	285.4	347.5	376.50	419.1
ZK- 20	151.4	183.50	198.80	221.4	263.5	319.30	346.00	385.2	378.6	458.8	497.31	553.4
ZK- 25	197.1	238.80	258.80	277.1	343	415.50	450.30	501.3	492.8	597	646.90	720.2
ZK- 30	230	278.60	301.80	335.1	400.2	484.70	525.10	583	574.9	696.5	754.50	837.6
ZK- 35	272.2	329.80	345.70	397.9	473.7	573.80	621.90	692.4	680.6	824.5	893.50	994.8
ZK-40	314.6	381.00	412.70	459.7	547.4	662.90	718.40	799.9	786.4	952.5	1032.10	1149.3
ZK- 45	351.9	426.30	461.88	514.3	612.3	741.80	803.60	894.8	879.7	1065.8	1154.60	1285.7
ZK- 50	412.5	471.60	511.00	568.9	717.8	820.60	889.10	989.9	1031.36	1179	1277.40	1422.2
ZK- 60	453.1	548.90	594.80	662.2	788.3	955.40	1034.90	1152.2	1232.7	1372.3	1487.00	1655.4
ZK- 70	530.1	642.30	695.80	774.8	922.4	1117.05	1210.70	1348.1	1325.3	1605.6	1739.50	1936.9
ZK- 80	607.1	735.60	797.00	887.4	1056.4	1279.90	1386.80	1544	1517.8	1839	1992.60	2218.4
ZK- 90	693.4	840.00	910.10	1013.3	1206.5	1461.50	1583.50	1763.2	1733.4	2099.9	2275.10	2533.3
ZK- 1 00	779.5	944.30	1023.20	1139.2	1356.4	1643.10	1780.40	1982.2	1948.8	2360.8	2558.10	2848
ZK- 1 20	919.4	1085.50	1177.50	1310.1	1560.5	1888.00	2047.50	2779.6	2241.3	2714.5	2941.50	3275.2
ZK- 1 40	993.1	1241.40	1340.69	1498.65	1676.4	2108.13	2276.78	2529.75	2345.8	2946	3181.68	3535.2
ZK- 1 60	1057.2	1245.30	1352.60	1506.5	1793.5	2173.50	2354.50	2621.5	2577.3	3122.6	3383.10	3766.6
ZK- 200	1215.9	1436.50	1556.50	1732.5	2062.5	2500.50	2707.50	3014.6	2964.5	3590.8	3890.50	4331.5

空调机组风机电机功率参考选型表

1.因选配的风机可能更换,实际功率以机组铭牌所示功率为准。

2.风机全压可根据设计要求改变。

3.电机功率≥11kw时,应采用降压启动装置。

4.斜体字部分为可选外转子风机。

5.表中22大2代表2台22kw的风机。

空调机组各功能段计算空气阻力

功能段名称	分类	空气阻力 pa
混合段	新回风混合	20
混合段	新回排混合	20
初效板怯过滤段	G3	50
初效袋怯过滤段	G4	70
中效袋怯过滤段	F6	120
亚高效过滤段	F9	200
高效过滤段	H13	300
表冷段	二排	70
	四排	110
	六排	145
	八排	180
蒸汽加热段	一排	40
	二排	60
	三排	80

功能段名臣	分类	空气阻力pa
加热段	二排	70
	四排	110
	六排	145
能量回收段	板怯	140
	转轮怯	170
	热管怯	110
消声段	阻性	25
消声段	微穿孔	30
送风段		10
中间段		10
风机段		10
挡水器		35
均流段		30
电加热段		20

机组风量尺寸表

模数型号	参考风量	盘管迎风面积(斤)	盘管迎面风速
模数型号	参考风量	盘管迎风面积(斤)	2m/s	2.25m/s	2.5m/s	2.75m/s	3m/s	3.25m/s	3.5m/s	4m/s
zk0102	1000~1200	0.09335	672	756	840	924	1008	1092	1176	1344
zk0202	1500~2500	0.2267	1632	1836	2040	2244	2448	2652	2856	3264
zk0203	2500~4500	0.3994	2876	3235	3595	3954	4314	4673	5032	5751
zk0303	4500~7500	0.6344	4568	5139	5710	6281	6852	7422	7993	9135
zk0304	7500~10000	0.9087	6543	7360	8178	8996	9814	10632	11450	13085
zk0404	10000~14000	1.2116	8724	9814	10904	11995	13085	14176	15266	17447
zk0405	14000~18000	1.5773	11357	12776	14196	15615	17035	18454	19874	22713
zk0505	18000~25000	2.0593	14827	16680	18534	20387	22240	24094	25947	29654
zk0506	25000~30000	2.5368	18265	20548	22831	25114	27397	29681	31964	36530
zk0606	28000~34000	2.9147	20986	23609	26232	28856	31479	34102	36725	41972
zk0607	30000~41000	3.5135	25297	28459	31622	34784	37946	41108	44270	50594
zk0707	38000~48000	4.1245	29696	33408	37121	40833	44545	48257	51969	59393
zk0708	45000~56000	4.7812	34425	38728	43031	47334	51637	55940	60243	68849
zk0808	50000~65000	5.4895	39524	44465	49406	54346	59287	64227	69168	79049
zk0809	60000~73000	6.2434	44952	50572	56191	61810	67429	73048	78667	89905
zk0909	70000~81000	6.9483	50028	56281	62535	68788	75042	81295	87549	100056
zk0910	75000~91000	7.7873	56069	63077	70086	77094	84103	91111	98120	112137
zk1010	80000~100000	8.322	59918	67408	74898	82388	89878	97367	104857	119837
zk1011	90000~110000	9.234	66485	74795	83106	91417	99727	108038	116348	132970
zk1111	100000~132000	10.8767	78312	88101	87890	107679	117468	127257	137046	156624
zk1113	120000~158000	12.8723	92681	104266	115851	127436	139021	150606	162191	185361
zk1115	150000~180000	14.7448	106163	119433	132703	145974	159244	172514	185784	212325
zk1117	180000~200000	16.2792	117210	131862	146513	161164	175815	190467	205118	234420

组合怯空调机组模数化截面尺寸表机组模数和尺寸

机组高度=高度模数X320+壁板厚度大2+100/120(底座)

机组宽度=宽度模数X320+壁板厚度大2机组长度=各功能段长度模数之和X100

参考风量m3/h		标准模数值		断面尺寸
参考风量m3/h		高度	宽度	高度	宽度
1000~1200		01	02	500	720
1500~2500		02	02	820	720
2500~4500		02	03	820	1040
4500~7500		03	03	1140	1040
7500~10000		03	04	1140	1360
10000~14000		04	04	1460	1360
14000~18000		04	05	1460	1680
18000~25000		05	05	1780	1680
25000~30000		05	06	1780	2000
28000~34000		06	06	2100	2000
30000~41000		06	07	2160	2360
38000~48000		07	07	2480	2360
45000~56000		07	08	2480	2680
50000~65000		08	08	2800	2680
	60000~73000	08	09	2800	3000
70000~81000		09	09	3120	3000
75000~91000		09	10	3120	3320
80000~100000		10	10	3440	3320
	90000~110000	10	11	3440	3640
100000~132000		11	11	3760	3640
	120000~158000	11	13	3760	4280
150000~180000		11	15	3760	4920
180000~200000		11	17	3760	5560

注:1.机组高度H包括机组底座,机组长度由配置的各功能段长度组合而成。

2.机组要求的截面尺寸与上表不一致时,可根据用户要求进行非标设计。

3.可依据上表模数参考风量对应空调机组型号。

4.模数大于(含)0607机组底座为120,面板默认为50。

小型机组标准图纸一

组合标准机组:混合段+袋怯过滤段+表冷挡水段+水平送风机段

		组合标准机组
机组	L(长)	w(宽)	H(高)	E	F
zk0202	2200	720	720	320	200
zk0203	2200	1040	720	400	320
zk0303	2400	1040	1040	400	400
zk0304	2400	1360	1040	630	400

zk0404	3200	1360	1360	630	500
zk0405	3200	1680	1360	800	630
zk0505	3400	1680	1680	1000	630

组合标准机组|型:混合段+袋怯过滤段+表冷挡水段+上送风机段

组合标准机组\|型
机组	L(长)	w(宽)	H(高)	E	F
zk0202 \|	2200	720	720	320	200
zk0203 \|	2200	1040	720	400	320
zk0303 \|	2400	1040	1040	400	400
zk0304 \|	2400	1360	1040	630	400
zk0404 \|	3200	1360	1360	630	500
zk0405 \|	3300	1680	1360	800	630
zk0505 \|	3700	1680	1680	1000	630

组合标准机组||型:混合段+板怯过滤段+表冷挡水段+水平送风机段

组合标准机组\|\|型
机组	L(长)	w(宽)	H(高)	E	F
zk0202 \|\|	2000	720	720	320	200
zk0203 \|\|	2000	1040	720	400	320
zk0303 \|\|	2200	1040	1040	400	400
zk0304 \|\|	2200	1360	1040	630	400
zk0404 \|\|	3000	1360	1360	630	500
zk0405 \|\|	3000	1680	1360	800	630
zk0505 \|\|	3200	1680	1680	1000	630

组合标准机组|||型:混合段+板怯过滤段+表冷挡水段+上送风机段

组合标准机组\|\|\|型
机组	L(长)	w(宽)	H(高)	E	F
zk0202 \|\|\|	2000	720	720	320	200
zk0203 \|\|\|	2000	1040	720	400	320
zk0303 \|\|\|	2200	1040	1040	400	400
zk0304 \|\|\|	2200	1360	1040	630	400
zk0404 \|\|\|	3000	1360	1360	630	500
zk0405 \|\|\|	3100	1680	1360	800	630
zk0505 \|\|\|	3400	1680	1680	1000	630

小型机组标准图纸二

组合标准机组|v型:混合段+板怯过滤段+蒸汽加热段+水平送风机段

组合标准机组\|v型
机组	L(长)	w(宽)	H(高)	E	F
zk0202 \|v	1600	720	720	320	200
zk0203 \|v	1600	1040	720	400	320
zk0303 \|v	1800	1040	1040	400	400
zk0304 \|v	1800	1360	1040	630	400
zk0404 \|v	2600	1360	1360	630	500
zk0405 \|v	2600	1680	1360	800	630
zk0505 \|v	2800	1680	1680	1000	630

组合标准机组v型:混合段+板怯过滤段+蒸汽加热段+上送风机段

组合标准机组v型
机组	L(长)	w(宽)	H(高)	E	F
zk0202 v	1600	720	720	320	200
zk0203 v	1600	1040	720	400	320
zk0303 v	1800	1040	1040	400	400
zk0304 v	1800	1360	1040	630	400
zk0404 v	2600	1360	1360	630	500
zk0405 v	2700	1680	1360	800	630
zk0505 v	3000	1680	1680	1000	630

组合标准机组v|型:混合段+袋怯过滤段+蒸汽加热段+水平送风机段

组合标准机组v\|型
机组	L(长)	w(宽)	H(高)	E	F
zk0202 v\|	1800	720	720	320	200
zk0203 v\|	1800	1040	720	400	320
zk0303 v\|	2000	1040	1040	400	400
zk0304 v\|	2000	1360	1040	630	400
zk0404 v\|	2800	1360	1360	630	500
zk0405 v\|	2800	1680	1360	800	630
zk0505 v\|	3000	1680	1680	1000	630

组合标准机组v||型:混合段+袋怯过滤段+蒸汽加热段+上送风机段

组合标准机组v||型

机组 L(长) w(宽) H(高) E F

zk0202 v|| 1800 720 720 320 200

zk0203 v|| 1800 1040 720 400 320

zk0303 v|| 2000 1040 1040 400 400

zk0304 v|| 2000 1360 1040 630 400

zk0404 v|| 2800 1360 1360 630 500

zk0405 v|| 2900 1680 1360 800 630

zk0505 v|| 3200 1680 1680 1000 630

功能示意图

序号

名称

长度尺寸模数 (N:标准模数值1 00)

备注

混合段

ZK0102~ZK0203:4N ZK0303~ZK0304:5N ZK0404~ZK0405:6N ZK0505~ZK0707:7N ZK0708~ZK0809:9N ZK0909~ZK1113:11N ZK1115~ZK1117:13N ZK1121:17N

新排风段

ZK0202~ZK0505:13N ZK0506~ZK0606:17N ZK0607~ZK0707:18N ZK0707~ZK0809:21N ZK_0909~ZK1113:25N ZK1115~ZK1115:30N ZK1117:37N

中间段

板式过滤段

该功能段前建议设置检修段

袋式过滤段

ZK0102~ZK0505:6N ZK0506~ZK1117:6N

该功能段前建议设置检修段

初中效过滤段

该功能段前建议设置检修段

表冷挡水段

ZK0202~ZK0707:7N ZK0708~ZK1111:8N ZK1113~ZK1117:10N

与直排水湿膜加湿器尺寸相同

表冷循环水湿膜加湿段

ZK0202~ZK0707:9N ZK0708~ZK1111:10N ZK1113~ZK1117:12N

加热段

干蒸汽加湿段

湿膜加湿段

与盘管组合安装不单独占用空间

1 2

高压喷 ( 微 ) 雾加湿段

需配置湿膜挡水板

1 3

消声段

8N丶14N丶9N

无特殊要求按8N供货

1 4

均流段

风机段

见风机段

空调机组功能段技术性能及外形尺寸

混合段、进风段、送风段

混合段用于一次回风与新风混合 , 无特殊说明机组不配带风量调节阀 , 设有检修门。

取消混合段断面或顶面的风口 , 就构成了典型的进风段或送风段。

模数型号	H	w	L	A	B	E	F	T
ZK0102	500	720	500	50	100	200	200	100
ZK0202	820	720	500	50	260	320	200	100
ZK0203	820	1040	500	50	200	400	320	100
ZK0303	1140	1040	600	50	320	400	400	100
ZK0304	1140	1360	600	50	320	630	400	100
ZK0404	1460	1360	600	50	430	630	500	100
ZK0405	1460	1680	600	50	365	1000	500	100
ZK0505	1780	1680	700	50	525	1000	630	100
ZK0506	1780	2000	700	50	525	1600	630	100
ZK0606	2100	2000	700	50	685	1600	630	100
ZK0607	2160	2360	700	70	705	1800	630	120
ZK0707	2480	2360	700	70	865	2000	630	120
ZK0708	2480	2680	900	70	780	2200	800	120
ZK0808	2800	2680	900	70	940	2200	800	120
ZK0809	2800	3000	900	70	940	2500	800	120
ZK0909	3120	3000	1100	70	1000	2500	1000	120
ZK0910	3120	3320	1100	70	1000	2500	1000	120
ZK1010	3440	3320	1100	70	1160	2500	1000	120
ZK1011	3440	3640	1100	70	1160	3000	1000	120
ZK1111	3760	3640	1100	70	1320	3000	1000	120
ZK1113	3760	4280	1100	70	1320	3500	1000	120
ZK1115	3760	4920	1300	70	1220	3600	1200	120
ZK1117	3760	5560	1400	70	1020	4000	1600	120

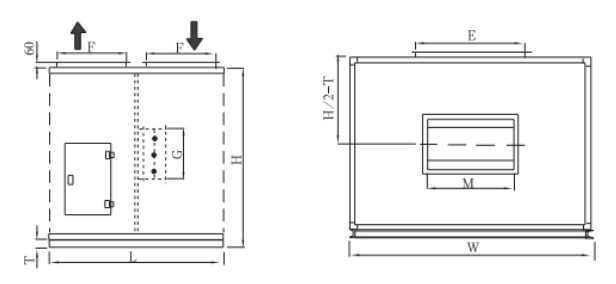

分流段

分流段用于调整空调系统风量 , 以达到设计要求 , 此段为排风段和新风/ 二次回风段组合段 , 无特殊说明机组不配带排风段和新风/ 二次回风风量调节阀 , 内部设有风量调节阀 , 设有检修门。

排风段部分可与回风风机配合使用 , 作为过度季节的全回风系统使用。或用于调整空调系统风量 , 新、回风混合比。二次回风段部分用于二次回风空调系统作二次回风混合。或用于补入新风与回风混合。

模数型号	H	w	L	E	F	M	G	T
ZK0102	500	720	1300	200	200	_	_	100
ZK0202	820	720	1300	320	200	_	_	100
ZK0203	820	1040	1300	400	320	_	_	100
ZK0303	1140	1040	1300	400	400	_	_	100
ZK0304	1140	1360	1300	630	400	_	_	100
ZK0404	1460	1360	1300	630	500	_	_	100
ZK0405	1460	1680	1300	1000	500	800	630	100
ZK0505	1780	1680	1300	1000	630	1000	630	100
ZK0506	1780	2000	1700	1600	630	1000	800	100
ZK0606	2100	2000	1700	1600	630	1000	1000	100
ZK0607	2160	2360	1800	1800	630	1000	1000	120
ZK0707	2480	2360	1800	2000	630	1200	1200	120
ZK0708	2480	2680	2100	2200	800	1200	1400	120
ZK0808	2800	2680	2100	2200	800	1400	1400	120
ZK0809	2800	3000	2100	2500	800	1400	1500	120
ZK0909	3120	3000	2500	2500	1000	1600	1600	120
ZK0910	3120	3320	2500	2500	1000	1600	1600	120
ZK1010	3440	3320	2500	2500	1000	1800	1800	120
ZK1011	3440	3640	2500	3000	1000	2000	2000	120
ZK1111	3760	3640	2500	3000	1000	2000	2000	120
ZK1113	3760	4280	2500	3500	1000	2200	2000	120
ZK1115	3760	4920	3000	3600	1200	2200	2000	120
ZK1117	3760	5560	3700	4000	1600	2500	2500	120

能量回收段

能量回收段是将排风能量通过换热器传递于新风、能量回收率可达到70%以上 , 很大程度上降低运行费用。节约了能源 , 保护了环境 , 优化了空气品质。无特殊说明机组不配带排风和新风风量调节阀 , 仅段内设有风量调节阀 , 此段内风量调节阀作为调整空调系统风量 , 新、回风混合比使用或用于过度季节的全回 / 新风系统。

能量回收段有板式、转轮式、热管式三种回收类型可供用户选择。板式和转轮式分别有两种型式 , 即显热回收和全热回收 ; 热管式仅有显热一种型式。

模数型号	H	w	L1	L2	E	F	M	G	T
ZK0102	500	720	_	_	200	200	_	_	100
ZK0202	820	720	1300	1300	320	200	400	320	100
ZK0203	820	1040	1300	1300	400	320	400	400	100
ZK0303	1140	1040	1300	1300	400	400	400	400	100
ZK0304	1140	1360	1300	1300	630	400	500	400	100
ZK0404	1460	1360	1300	1300	630	500	630	400	100
ZK0405	1460	1680	1500	1500	1000	500	630	500	100
ZK0505	1780	1680	1500	1500	1000	630	1000	500	100
ZK0506	1780	2000	1500	1500	1600	630	1250	630	100
ZK0606	2100	2000	1700	1700	1600	630	1250	630	100
ZK0607	2160	2360	1700	1800	1800	630	1250	800	120
ZK0707	2480	2360	1700	2100	2000	630	1250	800	120
ZK0708	2480	2680	2200	2200	2200	800	1250	1000	120
ZK0808	2800	2680	2300	2300	2200	800	1250	1000	120
ZK0809	2800	3000	2100	2500	2500	800	1600	1000	120
ZK0909	3120	3000	2500	2600	2500	1000	1600	1000	120
ZK0910	3120	3320	2500	2800	2500	1000	1600	1250	120
ZK1010	3440	3320	2500	3100	2500	1000	1800	1250	120
ZK1011	3440	3640	2500	3300	3000	1000	2000	1250	120
ZK1111	3760	3640	2500	3500	3000	1000	2520	1250	120
ZK1113	3760	4280	2500	3700	3500	1000	2500	1250	120
ZK1115	3760	4920	2900	4100	3600	1200	2500	1250	120
ZK1117	3760	5560	3700	5100	4000	1600	3000	1600	120

表冷（加热）挡水段

表冷挡水段具有降温降湿、挡水功能。亦可使用温度在65℃以下的热水进行空气加热，底部设有接水盘和冷凝排水管，机组迎面风速>2.5m/s需设挡水板。

为方便表冷器的现场安装和维护，在型号ZK20~ZK60的机组中采用双表冷器上下叠放，ZK70~ZK100为三台表冷器上下叠放，并联运行。



ZK0102	500	720	700	170	200	25	100	40	40	82.5	40	137.5	40	192.5
ZK0202	820	720	700	520	200	25	100	40	40	82.5	40	137.5	40	192.5
ZK0203	820	1040	700	520	200	25	100	40	40	82.5	40	137.5	50	192.5
ZK0303	1140	1040	700	830	200	32	100	40	40	82.5	40	137.5	50	192.5
ZK0304	1140	1360	700	830	200	32	100	40	50	82.5	50	137.5	65	192.5
ZK0404	1460	1360	700	1100	215	32	100	40	50	82.5	50	137.5	65	192.5
ZK0405	1460	1680	700	1100	215	32	100	50	50	82.5	65	137.5	65	192.5
ZK0505	1780	1680	700	1443	215	40	100	50	65	82.5	65	137.5	65	192.5
ZK0506	1780	2000	700	1443	215	40	100	50	65	82.5	65	137.5	65	192.5



ZK0606	2100	2000	700	810	215	105	40	100	50	66	65	82.5	80	137.5	80	192.5
ZK0607	2160	2360	700	843	250	105	40	120	50	66	65	99	80	165	80	231
ZK0707	2480	2360	700	991	250	105	40	120	50	66	65	99	80	165	80	231
ZK0708	2480	2680	800	978	253	108	50	120	50	66	80	99	80	165	80	231
ZK0808	2800	2680	800	1130	253	108	50	120	50	66	80	99	80	165	80	231
ZK0809	2800	3000	800	1130	253	108	50	120	50	66	80	99	80	165	80	231



ZK0909	3120	3000	800	829	253	105	50	120	50	66	65	99	80	80
ZK0910	3120	3320	800	829	253	105	50	120	65	80	65	99	80	80
ZK1010	3440	3320	800	902	253	105	50	120	65	80	80	99	80	80
ZK1011	3440	3640	800	902	253	105	50	120	65	80	80	99	80	100
ZK1111	3760	3640	800	1012	253	105	65	120	65	80	80	99	100	100
ZK1113	3760	4280	800	1012	253	105	65	120	80	99	100	130	100	100
ZK1115	3760	4920	800	1012	253	105	65	120	80	99	80	130	80	80
ZK1117	3760	5560	800	1012	253	105	65	120	80	99	80	130	80	80

蒸汽加热段

本段蒸汽加热管采用钢铝复合挤压结构，具有加热效率高、内压强度高、外观美观、耐腐蚀、不滋菌、使用寿命长等特点。

							α	β
ZK0102	500	720	300	200	260	_	32	25	100
ZK0202	820	720	300	320	260	_	32	25	100
ZK0203	820	1040	300	320	260	_	32	25	100
ZK0303	1140	1040	300	640	260	_	32	25	100
ZK0304	1140	1360	300	640	260	_	32	25	100
ZK0404	1460	1360	300	960	260	_	50	40	100
ZK0405	1460	1680	300	960	260	_	50	40	100
ZK0505	1780	1680	300	1410	260	_	50	40	100
ZK0506	1780	2000	300	540	260	200	40	32	100

							α	β
ZK0606	2100	2000	300	700	260	200	40	32	100
ZK0607	2160	2360	300	700	300	220	50	40	120
ZK0707	2480	2360	300	855	300	220	50	40	120
ZK0708	2480	2680	300	855	300	220	50	40	120
ZK0808	2800	2680	300	1015	300	220	50	40	120
ZK0809	2800	3000	300	1015	300	220	65	50	120
ZK0909	3120	3000	300	1175	300	220	65	50	120
ZK0910	3120	3320	300	1175	300	220	65	50	120

湿膜加湿段

湿膜加湿器是利用水的自然蒸发对空气进行加湿的设备,其介质为由高分子无机材料经过一系列的烧结过程而形成的纸状物,并具有很强的吸水性,当干空气通过介质时,水分渐渐蒸发,吸收空气中的热量,从而使空气中的湿度增加。湿膜加湿器可使用普通生活用水或自来水,它具有以下优点:

洁净加湿___湿膜加湿降温无“白粉”现象。

加湿距离___加湿距离短,节约空调机组的体积。

饱和效率___饱和效率高,不产生饱和、结露现象。

安全可靠___膜体材料防霉防菌,寿命长达8~10年。

降温效果佳___采用填料法进行直接蒸发冷却降温,体积小,效果好。

蒸发怯湿膜加湿器技术参数表

湿膜厚度(mm)	50	100	150	200	300
压力损失(pa)	30	50	75	83	90
饱和效率(%)	30	55	70	80	93
标准加湿能力kg/h大m2	23	44	56	84	72
测试工况	进风空气状态为干球40℃,相对湿度15%RH,迎面风速2.5m/s,水温为20℃。

模数型号	参考风量m3/h	H	w	L	L 1	新风工况加湿量(kg/h)				回风工况加湿量(kg/h)
模数型号	参考风量m3/h	H	w	L	L 1	30%效率	55%效率	70%效率	80%效率	30%效率	55%效率	70%效率	80%效率
ZK0102	1000_1200	500	720	700	900	3	8	10	11	3	6	8	9
ZK0202	1500_2500	820	720	700	900	4	10	11	12	4	7	9	10
ZK0203	2500_4500	820	1040	700	900	9	16	23	26	8	15	9	22
ZK0303	4500_7500	1140	1040	700	900	14	26	33	34	11	21	27	31
ZK0304	7500_10000	1140	1360	700	900	20	36	45	52	15	29	37	42
ZK0404	10000_14000	1460	1360	700	900	23	44	56	64	19	36	46	52
ZK0405	14000_18000	1460	1680	700	900	35	67	86	98	29	55	70	80
ZK0505	18000_25000	1780	1680	700	900	40	75	94	107	32	60	77	88
ZK0506	25000_30000	1780	2000	700	900	52	100	126	140	42	81	103	119
ZK0606	28000_34000	2100	2000	700	900	60	114	145	166	49	93	119	136
ZK0607	30000_41000	2160	2360	700	900	62	116	152	175	50	98	125	143
ZK0707	38000_48000	2480	2360	700	900	67	128	163	187	55	105	134	153
ZK0708	45000_56000	2480	2680	800	1000	91	175	222	254	75	143	182	208
ZK0808	50000_65000	2800	2680	800	1000	97	185	237	271	80	153	194	222
ZK0809	60000_73000	2800	3000	800	1000	122	233	297	339	100	191	243	278
ZK0909	70000_81000	3120	3000	800	1000	135	245	320	356	110	217	275	310
ZK0910	75000_91000	3120	3320	800	1000	140	266	338	386	115	226	286	323
ZK1010	80000_100000	3440	3320	800	1000	154	295	375	429	126	241	307	351
ZK1011	90000_110000	3440	3640	800	1000	193	332	422	482	142	272	346	395
ZK1111	100000_132000	3760	3640	800	1000	196	375	477	545	160	307	391	446

备注: L为表冷+直排水加湿段长度尺寸, L1为表冷+循环水湿膜加湿段长度尺寸。

干蒸汽加湿段

加湿段可用于蒸汽加湿器对空气进行加湿 , 具体加湿量根据用户要求而定。

全不锈钢制造 , 加湿效率高 , 外形美观、耐腐蚀、不滋菌 , 使用寿命长。

双层蒸汽加管保温 , 保证喷口不喷水 ; 独特的消声网 , 使干蒸汽加湿器喷射时绝无噪音。

型号	H	W		A	B	T
ZK0102	500	720	600	200	_	100
ZK0202	820	720	600	360	_	100
ZK0203	820	1040	600	360	_	100
ZK0303	1140	1040	600	520	_	100
ZK0304	1140	1360	600	520	_	100
ZK0404	1460	1360	600	680	_	100
ZK0405	1460	1680	600	680	_	100
ZK0505	1780	1680	600	840	_	100
ZK0506	1780	2000	600	840	_	100
ZK0606	2100	2000	600	1000	_	100
ZK0607	2160	2360	600	1020	_	120
ZK0707	2480	2360	600	1180	_	120
ZK0708	2480	2680	600	1180	_	120
ZK0808	2800	2680	600	1340	_	120
ZK0809	2800	3000	600	1340	_	120
ZK0909	3120	3000	600	1500	_	120
ZK0910	3120	3320	600	1000	1000	120
ZK1010	3440	3320	600	1100	1100	120
ZK1011	3440	3640	600	1100	1100	120
ZK1111	3760	3640	600	1200	1200	120
ZK1113	3760	4280	600	1200	1200	120
ZK1115	3760	4920	600	1200	1200	120
ZK1117	3760	5560	600	1200	1200	120

注:根据所选择机组参数不同图中A、B值或加湿器个数会有适当调整。

风机顶出风段

风机出风段采用高效双进风离心风机 , 段内设有减振装置 , 工作平稳可靠。无特殊说明机组不配带风量调节阀 ,设有检修门。

进行风机段选择时 , 用户应根据机组风量和余压以及机组自身阻力 , 确定风机的额定风量和余压。

空调机组型号	H	W			A	E	F	T
ZK0102	500	720	_	700	50	200	200	100
ZK0202	820	720	_	700	50	320	200	100
ZK0203	820	1040	_	700	50	400	320	100
ZK0303	1140	1040	_	800	50	400	400	100
ZK0304	1140	1360	_	800	50	630	400	100
ZK0404	1460	1360	1500	1000	50	630	500	100
ZK0405	1460	1680	1600	1000	50	800	630	100
ZK0505	1780	1680	1900	1100	50	1000	630	100
ZK0506	1780	2000	1900	1300	50	1000	1000	100
ZK0606	2100	2000	1900	1300	50	1000	1000	100
ZK0607	2160	2360	2200	1400	70	1250	1000	120
ZK0707	2480	2360	2400	1600	70	1250	1000	120
ZK0708	2480	2680	2400	1600	70	1250	1250	120
ZK0808	2800	2680	2800	1800	70	1250	1250	120
ZK0809	2800	3000	2800	1800	70	1600	1250	120
ZK0909	3120	3000	3000	2000	70	1600	1600	120
ZK0910	3120	3320	3200	2200	70	1600	1600	120
ZK1010	3440	3320	3200	2200	70	1600	1600	120
ZK1011	3440	3640	3200	2200	70	1800	1600	120
ZK1111	3760	3640	3900	2300	70	1800	1600	120
ZK1113	3760	4280	4000	2600	70	2000	1800	120
ZK1115	3760	4920	4000	2800	70	2000	2000	120
ZK1117	3760	5560	3900	2800	70	2X1800	2X1800	120

风机水平出风段

风机出风段采用高效双进离心风机 , 段内设有减振装置 , 工作平稳可靠。无特殊说明机组不配带风量调节阀 , 设有检修门。

进行风机段选择时 , 用户应根据机组风量和余压以及机组自身阻力 , 确定风机的额定风量和余压 , 此段还可作回风风机段与分流段配合使用。

空调机组型号	H	W			E	F	T
ZK0102	500	720	_	700	200	200	100
ZK0202	820	720	_	700	320	200	100
ZK0203	820	1040	_	700	400	320	100
ZK0303	1140	1040	_	800	400	400	100
ZK0304	1140	1360	_	800	630	400	100
ZK0404	1460	1360	1500	1000	630	500	100
ZK0405	1460	1680	1500	1000	800	630	100
ZK0505	1780	1680	1700	1100	1000	630	100
ZK0506	1780	2000	1800	1400	1000	1000	100
ZK0606	2100	2000	1800	1400	1000	1000	100
ZK0607	2160	2360	2100	1400	1250	1000	120
ZK0707	2480	2360	2300	1700	1250	1000	120
ZK0708	2480	2680	2300	1700	1250	1250	120
ZK0808	2800	2680	2600	1700	1250	1250	120
ZK0809	2800	3000	2600	1700	1600	1250	120
ZK0909	3120	3000	2800	2100	1600	1600	120
ZK0910	3120	3320	3000	2300	1600	1600	120
ZK1010	3440	3320	3000	2300	1600	1600	120
ZK1011	3440	3640	3000	2300	1800	1600	120
ZK1111	3760	3640	3400	2100	1800	1600	120
ZK1113	3760	4280	3400	2300	2000	1800	120
ZK1115	3760	4920	3500	2300	2000	2000	120
ZK1117	3760	5560	3500	2300	2X1800	2X1800	120

备注: A及A1尺寸以具体选型风机为准,参考高度均为整机居中设置。

空调机组各功能段参考重量

空调机组型号			0102	0202	0203	0303	0304	0404	0405	0505	0506	0606	0607	0707
混合段			55	60	70	75	80	90	100	120	150	170	190	210
过滤器	板式初效过滤段		20	25	35	40	45	50	60	80	90	100	115	140
	袋式中效过滤段		60	65	75	85	100	100	110	130	140	170	190	240
	高效过滤段		75	76	86	98	115	115	127	150	161	196	219	276
分流段			86	100	140	150	160	180	200	200	300	340	380	600
转轮能量回收段			120	120	180	200	225	290	320	410	470	690	870	1040
表冷<加热> 挡水段		四排	115	123	175	192	208	233	242	308	433	592	667	742
		六排	143	165	210	230	250	280	290	370	520	710	800	890
		八排	183	203	250	270	290	340	340	440	620	840	950	1060
蒸汽加热段		一排	76	86	105	110	120	140	150	190	230	260	300	330
		二排	96	102	120	130	135	160	180	230	280	310	360	400
		三排	112	113	132	143	149	176	198	253	308	341	396	440
蒸汽加湿段			60	65	81	86	92	104	115	138	173	196	219	345
中间段			46	50	70	75	80	90	100	125	150	170	200	215
均流段			59	68	77	83	88	99	110	132	165	187	209	330
风机段			230	250	300	300	300	350	400	500	650	700	800	900
送风段			54	60	70	75	80	90	100	120	150	470	190	300
消声段			112	120	150	170	200	200	255	300	320	350	400	450

空调机组型号			0708	0808	0809	0909	0910	1010	1011	1111	1113	1115	1117
混合段			260	280	310	360	440	520	560	600	652	690	720
过滤器	板式初效过滤段		170	190	205	230	280	340	360	390	425	450	475
	袋式中效过滤段		300	330	360	410	500	590	640	690	730	780	820
	高效过滤段		345	380	414	472	575	679	736	794	824	870	920
分流段			750	820	900	1040	1260	1480	1610	1740	1850	1950	2050
转轮能量回收段			1140	1250	1290	1440	1550	1660	1770	2510	2680	2760	2960
表冷<加热> 挡水段		四排	900	967	1025	1167	1333	1500	1633	1750	1860	1970	2040
		六排	1080	1160	1230	1400	1600	1800	1960	2100	2230	2350	2430
		八排	1280	1380	1470	1670	1900	2140	2330	2510	2750	2860	2900
蒸汽加热段		一排	410	450	490	560	690	810	780	750	850	962	1020
		二排	500	560	600	690	760	840	880	930	1020	1130	1210
		三排	550	616	660	759	836	924	968	1023	1130	1250	1350
蒸汽加湿段			431	472	518	598	725	851	926	1001	1500	1650	1730
中间段			265	300	320	370	450	530	570	610	750	810	860
均流段			413	451	495	572	693	814	886	957	1020	1150	1260
风机段			950	1150	1270	1400	1490	2050	3350	3400	3600	3700	3820
送风段			375	410	450	520	630	740	805	870	980	1130	1240
消声段			560	610	670	770	940	1110	1200	1300	1400	1480	1560

注:风机段重量值以相同外形尺寸时匹配的最大电机的重量为依据,风机重量与风量丶全压有关。

常见问题

净化型组合式空气处理机组

请提供型号、风量、全压/静压、安装方向、进出风形式、材质、保温、电机电压/频率、控制方式、过滤模块、防排烟要求、数量及包装要求。性能、尺寸及认证信息以确认的产品和订单文件为准。

haitong@haitonghvac.com

在线咨询

资料下载
