空气污染的成因与危害

空气污染成为致死的主要环境因(摘自2014.05.25人民网)

2014年5月21日，经济合作与发展组织(OECD)发布 了空气污染成本的最新评估报告：“室外空气污染导致每年在 全球有350万人死亡，由此造成的健康成本每年高达3.5万 亿美元。

其中，中国的死亡人数约为120万，占总死亡人数的五 分之二，经济损失约为每年1.4万亿美元。”

世卫组织证实：

人类68%的疾病与空气污染有关

原因一：室内空气比室外脏5倍以上，甚至600倍

-  室外 PM2.5、硫氧化物、病菌、花粉等有害物质可随 时通过门窗进入室内

-   室内装饰材料、油漆及家具等不断散发甲醛、苯、二 甲苯等有毒气体

-  室内二手烟、厨房油烟污染

-  密闭房间内二氧化碳易超标，缺氧污染非常严重

-  室内比室外更容易滋生细菌、真菌孢子等微生物

原因二：90%的人2/3以上的时间待在室内呼吸着脏空

原因三：呼吸脏空气不一定会立即生病，但吸入的有害物质会长时间累积在体内

-   人每天摄入体内的水和食物约6公斤，当摄入不干净 的水和食物，会立即出现各种不适症状

-  人每天呼吸空气约18公斤，由于吸入的有害物质会长时间累积在体内，是人类健康的隐形杀手

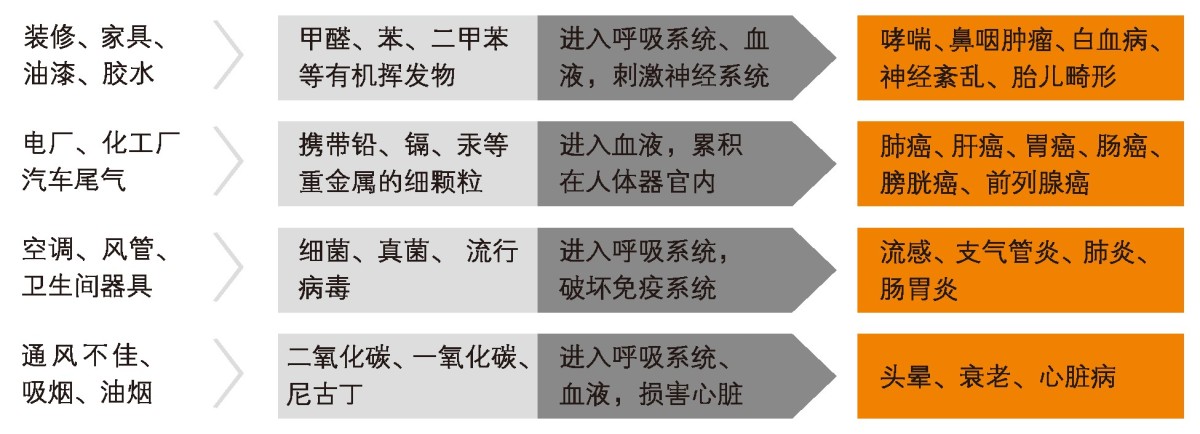

室内空气污染对人体的危害

如何净化室内空气

室内空气净化的几大误区

误区一：开窗通风

开窗通风虽然可以一定程度地降低室内甲醛、苯等有 机挥发物的浓度，保持空气新鲜，但同时也将室外的各种 粒径的粉尘、硫氧化物、病菌、花粉等带入室内

误区二：放植物

绿色植物对某些有害气体有吸收作用，但是吸附量微 乎其微，分解有害气体的速度很慢，而排放的二氧化碳却 很多，对空气的净化能力十分有限，同时极易滋生大量细 菌

误区三：装传统新风机

大部分传统新风机仅有粗效过滤网，只起到通风换气 的作用，并不能净化室内空气，反而，机器内部积聚的灰 尘和细菌会对室内空气造成二次污染

净化室内空气的方法

方法一：关闭门窗，使用空气净化器

虽然关闭门窗，使用空气净化器对净化室内的空气有 较好的效果，但是长期关闭门窗会造成室内严重缺氧，极 易引发心脑血管疾病，这时候就得开窗通风。使用空气净 化器只能暂时缓解空气污染!

方法二：解决方案是安装能够有效过滤 PM2.5的新风机

解决室内空气污染只有使用新风机，不断补充洁净新 风，同时排出室内脏空气。

-新风经过粗效、中效过滤、高效三级过滤，能过滤

99 .9%的PM2.5,   使室内的PM2.5 浓度比室外低 50~200倍以上

每个房间持续送入新鲜空气，补充室内氧气需求， 同时将室内空气中的粉尘、甲醛、苯等有害物质 100%排出室外

空气污染的解决办法

新风系统比较

选型设计

■新风量确定

以往新风负荷计算普遍以“室内体积每小时 换气次数”或“人均换气量”为基点，这容易忽 视真实换气效果及新风利用效率。科学的计算方 法应以“过风断面新风流速”为基点，并参考室 内人口密度进行计算(“过风断面”即新风流径 路线中，室内高X 宽的截面)。我们总结了格瑞 德多年新风工程实践，得出经验数据；

过风断面新风流速参考表：m/h(或称：米/小时)

比如：一个教室长X宽X高=10X6X3(m),

新风在教室一侧高位送入，排风在教室另一侧低 位回风。计算公式为：6X3X25=450m³/h, 该教室 可选择一台500m³/h的新风机进行新风供给即可。

■ 设备选址

● 设备宜靠外墙布置，便于室外新风的引入和室 内脏空气的排出，以及冷凝水的排放；

● 设备不能露天布置，需远离雨水；

● 设备选址需考虑设备的开门维护空间；

设备取风口需远离油烟机、垃圾堆、排污通道、 空调室外机等。

新风入口与排风口间距保持至少0.6米以上，以防止回流

全热交换机安装位置选在所需风管长度最少的地 方，以减小管路阻力

新风接入管路应避免弯路布管，并尽可能缩短管路长度

在接近新风机处安装电源接入点

■管路设计事项

● 管路风速宜控制在2~4m/s,  根据风量和风速 计算出合理的管径，风量=风速×风管截面 积；

● 根据现场情况，可以选择圆形PVC 风管或者 方形风管，室外管路贴>10mm 厚度的保温材 料；

● 管路沿墙布置，避免急弯和突变径；

● 新风口设置在人长期停留的区域，新风管尽可 能延伸至房间最里面；

● 新风口与空调风口应独立设置，不宜合并；

● 排风口应远离新风口和空调出风口；

● 若现场具备条件，建议每个房间都布置新风口 和排风口。

■ 净化效果说明

对于使用新风系统的房间，要想达到理想的 净化效果，必须具备以下条件：

● 新风机净化效率高，新风口 PM2.5 浓度为零；

● 送入足够的洁净新风量，保证通风换气的次数；

● 气流组织合理，新风口、排风口距离足够远；

● 新风量大于排风量，室内保持微正压，防止周 边空气进入房间；

● 建筑密封性能良好，使室外脏空气无法渗入室 内；

● 中央空调出风口经过净化处理，不至于吹出大 量脏空气；

新风与能耗关系

全新风系统是解决交叉污染、提升空气品质 的有效方式。但是新风的引入会大幅增加空调能 耗，因此，很多建筑的通风不会采用全新风系统， 或者是人为降低新风的供给采用高效率的热回收 技术充分利用排风中的能量，可降低空调负荷 15~30%,有效地解决了新风能耗高的问题

其它事项

●当新风、排风温湿度相差较大时，铝合金板式 热交换器表面会产生冷凝水，设计时需考虑冷 凝水的排放；

● 新风选型不能根据面积估算，新风量的大小还 跟建筑的功能、人员密度、空气品质要求密切 相关，需考虑周全；

智能控制面板

一、产品介绍

智能液晶新风控制器，是一款互联网智能新风液晶控制器，不仅能够控制新风净化机设备，而且以检测室内实时空气质量，可测 量PM2.5、TVOC有机化合物、二氧化碳数值、温度、湿度等空气质量数值，将空气质量与新风净化机智能联动控制，同时可将数据通过 RS485、WiFi等方式传输至服务器，通过手机端进行监控，实现远程监控、新风机净化设备联动、智能家居等项目需求。

二 、产品特点

2.1.测量数据丰富，实时显示室内PM2.5、TVOC有机化合物、二氧化碳 数值、温度、湿度。

2.2.可对产品功能进行定制，可选增传感器模块，实现数值的实时观测。

2.3.可检测滤材剩余情况，方便更换监控。

2.4.支持多种通讯方式，RS585、WiFi通讯方式。

2.5. 控制器可直接与新风净化机连接，接线简单方便。

2.6.支持手机APP、WEB端等远程监控，实现设备的互联网智能化。

三、应用范围

3.1. 产品适用于各种室内环境。可对各种颗粒物、化学性污染进行监测。

3.2.产品可与各种设备进行联动，如新风设备、空气净化设备的自动化控制。

3.3产品可针对客户需求进行定制，可针对客设备进行控制，如风机转速、阀门开关等，在常规温湿度、时间等控制模式上增加空 气品质控制方式，实现设备的智能化和联网化。

五 、技术规格

供电电压：AC220V    分辨率：320*240

数据接口：RS-485      安装尺寸：标准86盒

产品尺寸：92mm*92mm*50mm

六 、安装方式

可安装在房屋墙壁的86盒位置。

七、空气监控器接线图

7.1.控制器接线图，如下：

7.2.扩展传感节模块接入，如下：

八 、控制器操作说明

8.1. 控制器按键为电容感应原理，用手指点击将触发按键功能。

8.2. 开机/关机：

在关机状态下点击屏幕，亮起后点击，设备开机；

在开机状态下点击，设备关机，用户可自行设置息屏节能模式。

8.3. 风速调节

手动模式下，点击，对风速进行三档调节。

8.4. 模式切换

点击模式切换按键，设备进入自动/手动/睡眠工作模式。

1. 接入传感器模块控制器根据二氧化碳、PM2.5当下环境数值对设备进行自动控制。

2. 手动模式中，风速调节按键可点击，实现高、中、低速三速切换。

3. 睡眠模式中，风机出于低速状态工作，降低噪音营造舒适氛围。

8.5. 设置功能

点击设置按钮，进入功能设置界面。

1.日期时间：点击日期时间按键进入菜单，轻触需要更改的部位，即可键入响应日期、时间。

2. 密码

2.1. 点击密码按键进入密码设置界面，初始密码666666,可更改设置滤网密码。

2.2. 滤网密码旨在滤材更换后自由重置时间点，方便用户观测滤芯使用程度，以备提前更换。

3. 背光：点击背光设置按键进入界面

3.1. 背光可选亮度分为三档，暗、中、亮，可根据用户需求自行调节。

3.2.当用户勾选“息屏亮屏生效”后，可设定息屏时间点，及亮屏时间点。

3.3.用户可根据需求自行勾选“一分钟后息屏”选项，当屏幕处于息屏状态下，轻触面板即可唤醒点亮屏幕。

4. 滤网：滤网时间是厂家根据滤网使用寿命设置好的时间， 一旦设置不得随意更改，否则会导致剩余量不准确，当 滤网百分比显示接近0%时，用户对设备滤芯进行更换，更换完成后，点击“滤网”按键，使之重新计时。

5.配网：点击“配网”按键，用户通过配置可使控制器接入当前所在或指定WiFi环境，通过二维码扫描从手机端进行 实时远程监测管理或操作，实现设备互联化。

6.新风：点击“新风”按键，进入界面，用户可自行调整设置二氧化碳数值，当处于自动挡位且数值处于设置范围，设 备可根据当下环境切换档位工作。

7.净化点击“净化”按键，进入界面，用户可自行调整设置PM2.5数值，当处于自动挡位且数值处于设置范围，设备可 根据当下环境切换档位工作。

8. 重置：重置控制器所有设置，恢复出厂设置。

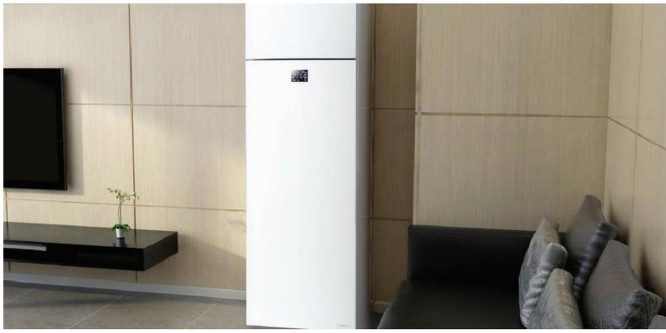

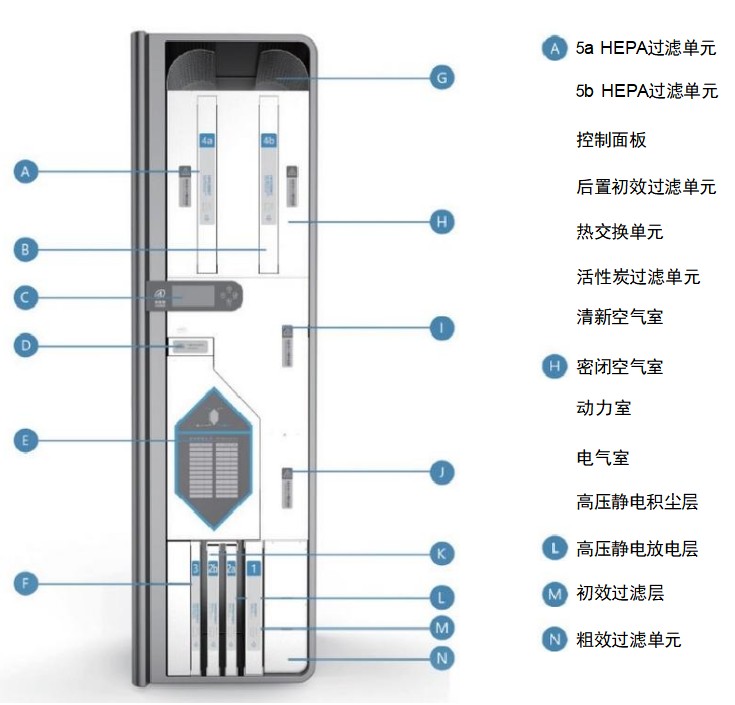

小型落地新风机原理图

产品优势

■ 高净化

-采用粗效过滤+活性炭+高效过滤三级净化方 式，99.9%净化 PM2.5

■ 热回收效率高

采用铝合金板式热交换器，换热面积大，使用寿命 长，能回收70%以上的能量，可以降低空调系统 20~30%的能耗

■ 多功能

数字液晶控制面板具有多达八种实用功能

■安静

高机外静压低噪音双马达系统，超静音机体设计保证运行 低噪声

■环保

全部耗材均采用无毒无害材料加工而成，不生成有毒有害 物质

■ 清洗维护方便

采用低位明装，机门打开极方便，机内部件均可取 出进行清洗或更换；设备及风管系统内部干净，不 需要频繁清理维护

■ 低耗材

中效过滤器能过滤90%以上 PM2.5, 大大减轻高 效过滤器的负担，使高效的寿命延长2倍；静电集 尘器可定期反复清洗无需更换，清洗方便

■ 自动化智能控制

采用智能控制系统和 AI 控制界面，如粉尘监测、 变频调节、二氧化碳控制风量、APP 远程控制等， 使设备充分发挥效能并始终处于理想状态，满足  舒适性要求，并有效的减少能耗

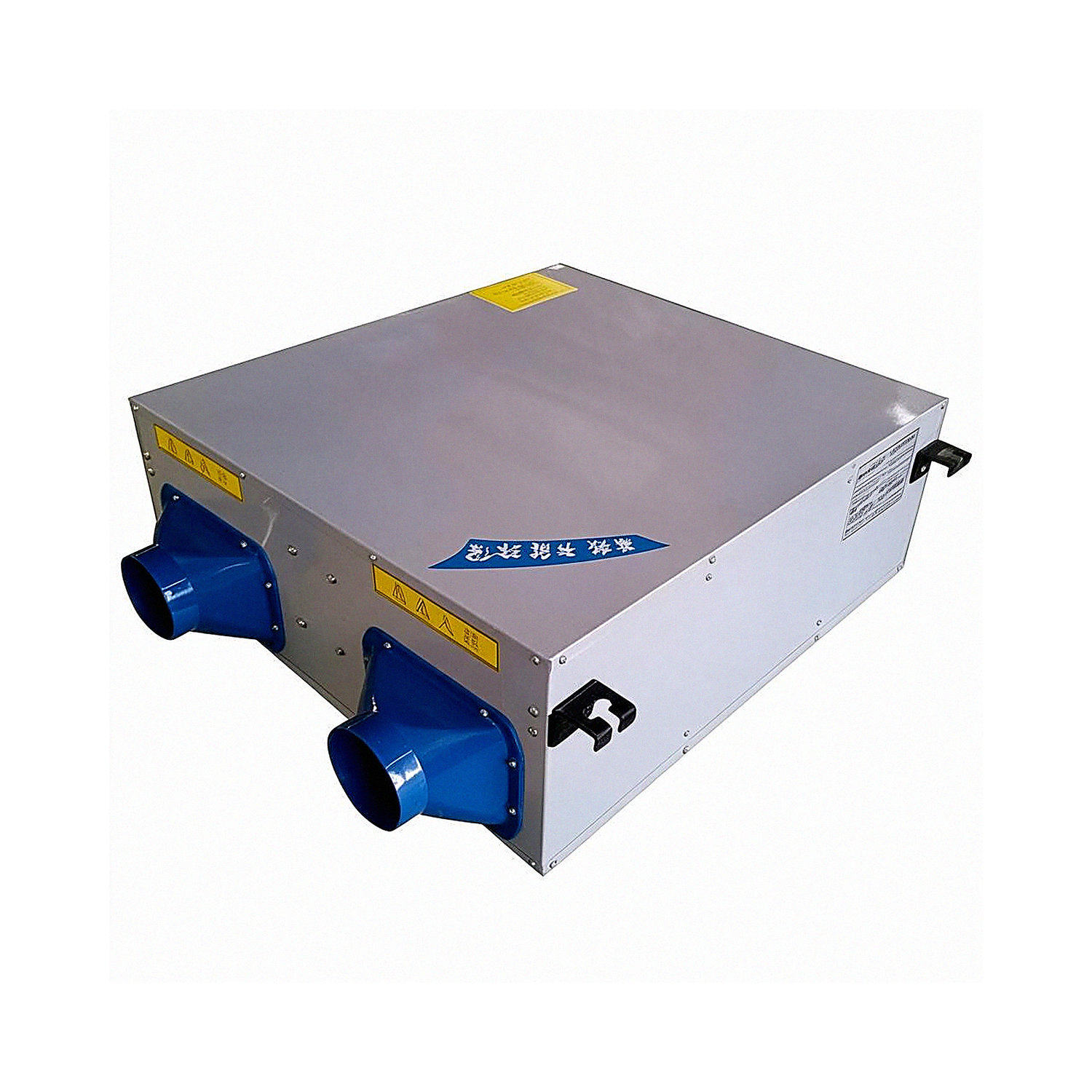

吊顶新风机原理图

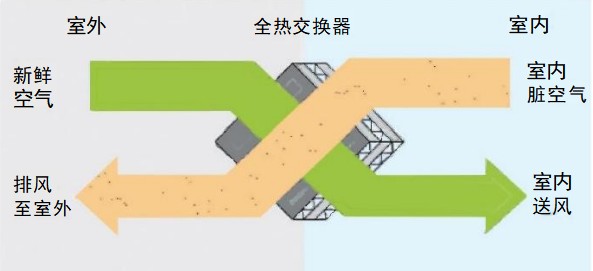

室外新风和室内排风存在温差和湿度差，当新风和排风交叉流经全热交换器时，就会产生能量的交换

夏季

新风从室内排风获得冷量，使温度降低， 同时被排风干燥，使新风含湿量降低

冬季

新风从室内排风获得热量，温 度升高，同时获得加湿

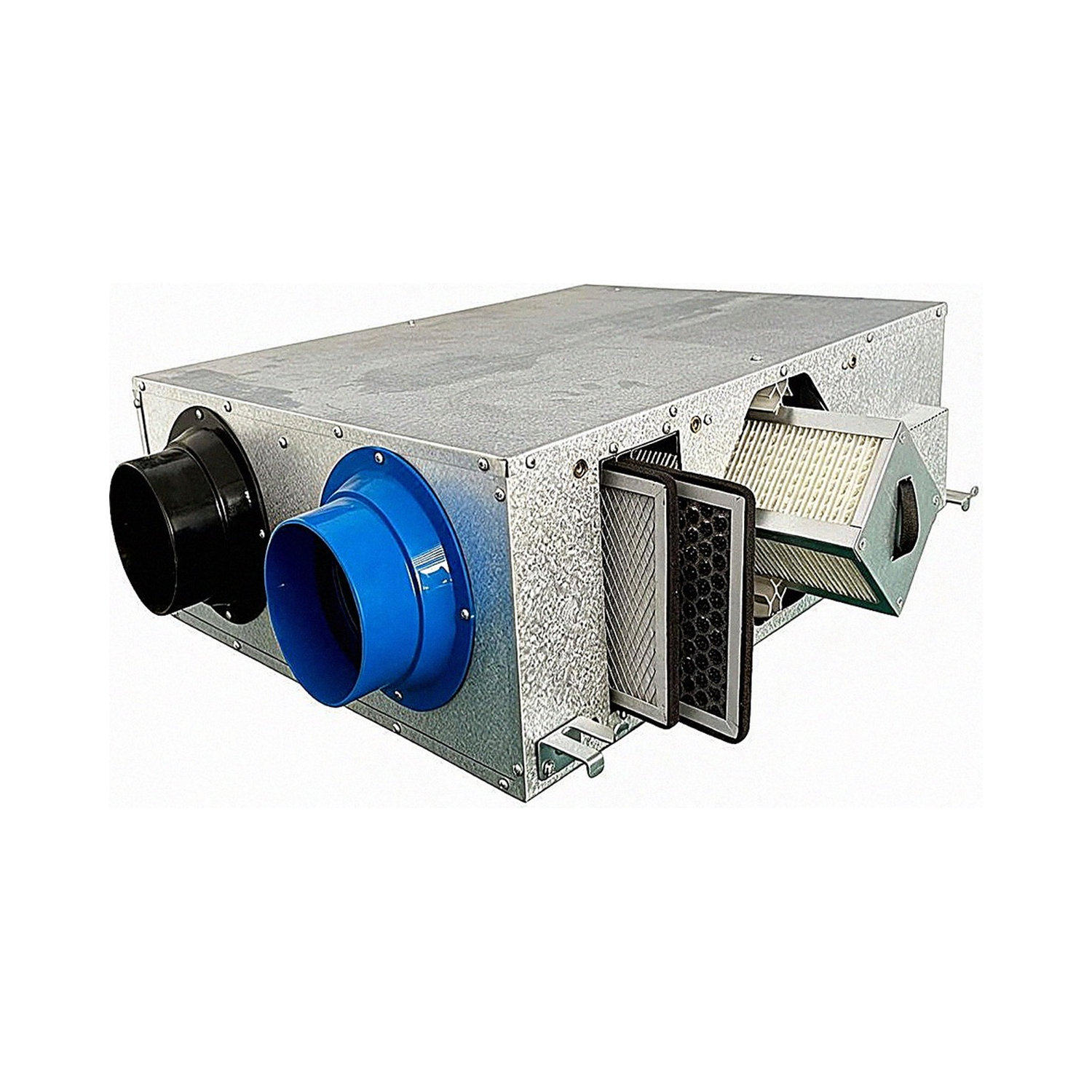

中央新风系统

技术参数

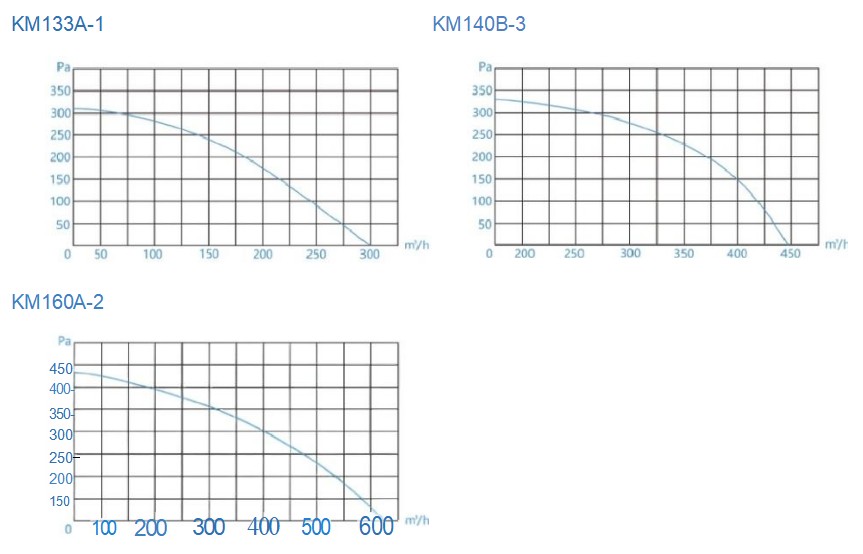

风压曲线

重要须知

于此规格书中所显示之产品规格，并不包含一般制造公差。故实际产品可能不完全与所列规格一致，

而且，本产品是在严格受控环境之下测试及测定，如果环境条件有所改变，在性能表现上会有微小差异。

电源：220VAC/50 Hz                                     滤网：全系列机型均配置H12级高效过滤网

环境温度：储藏与运输    0-35℃                安装方式：吊顶或壁挂安装

运行        -10-40℃

新风系列产品-全系列产品规格参数

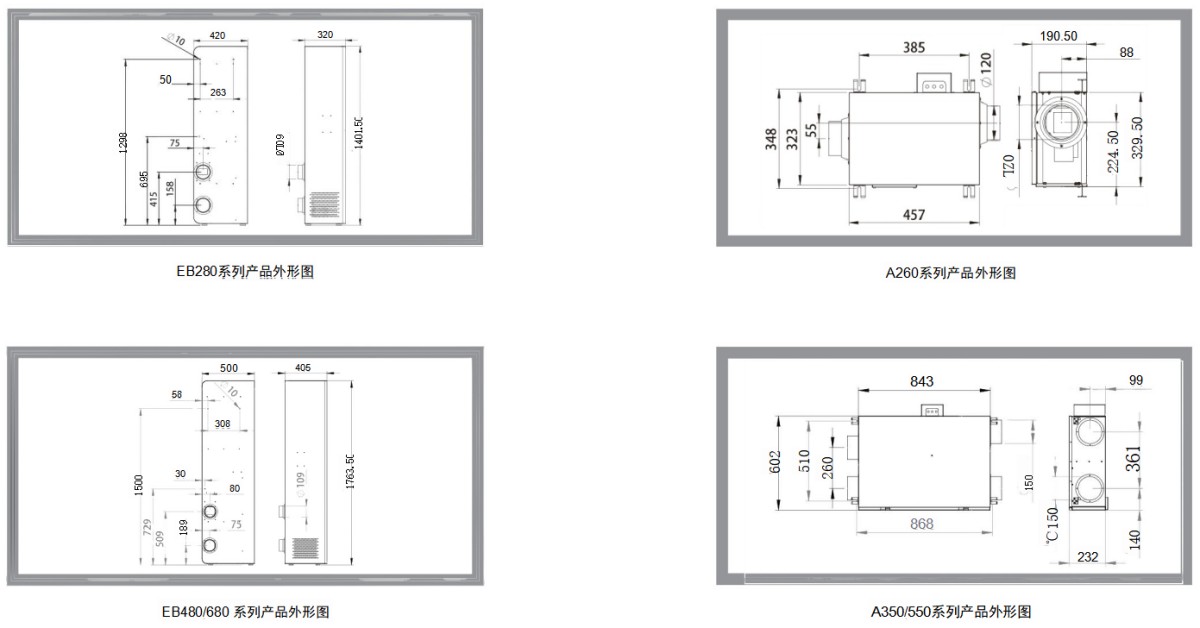

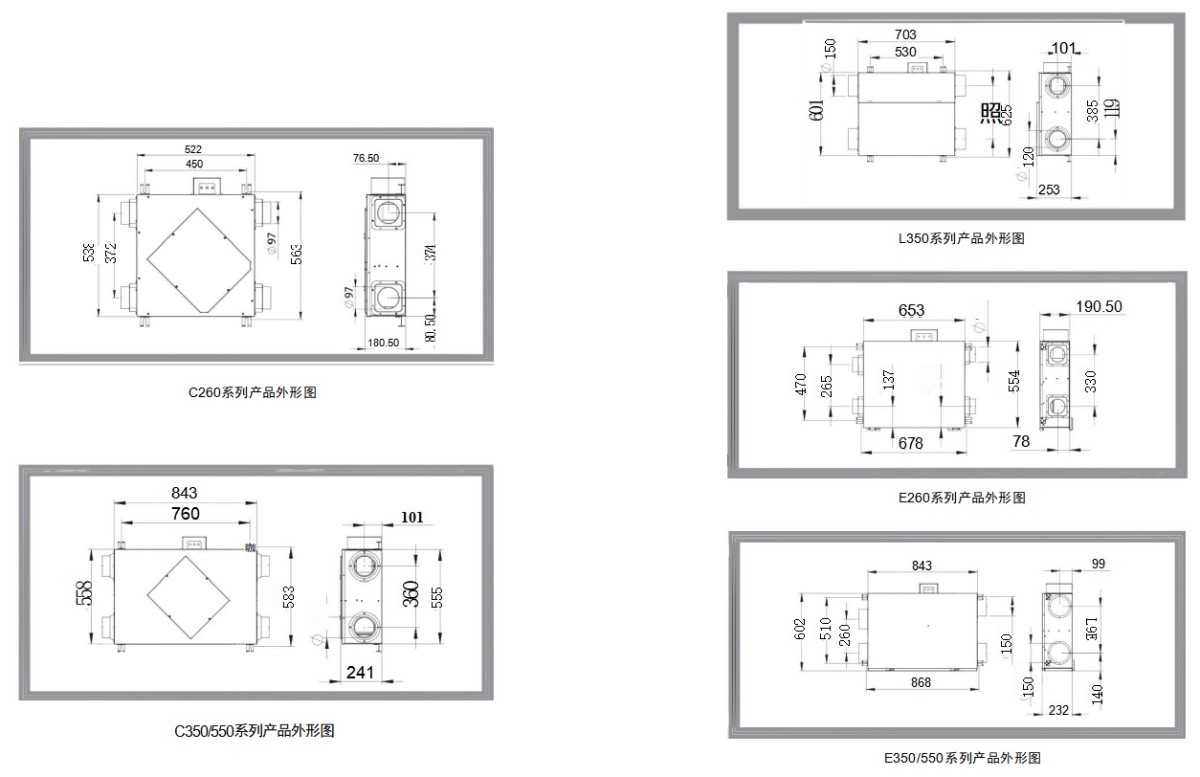

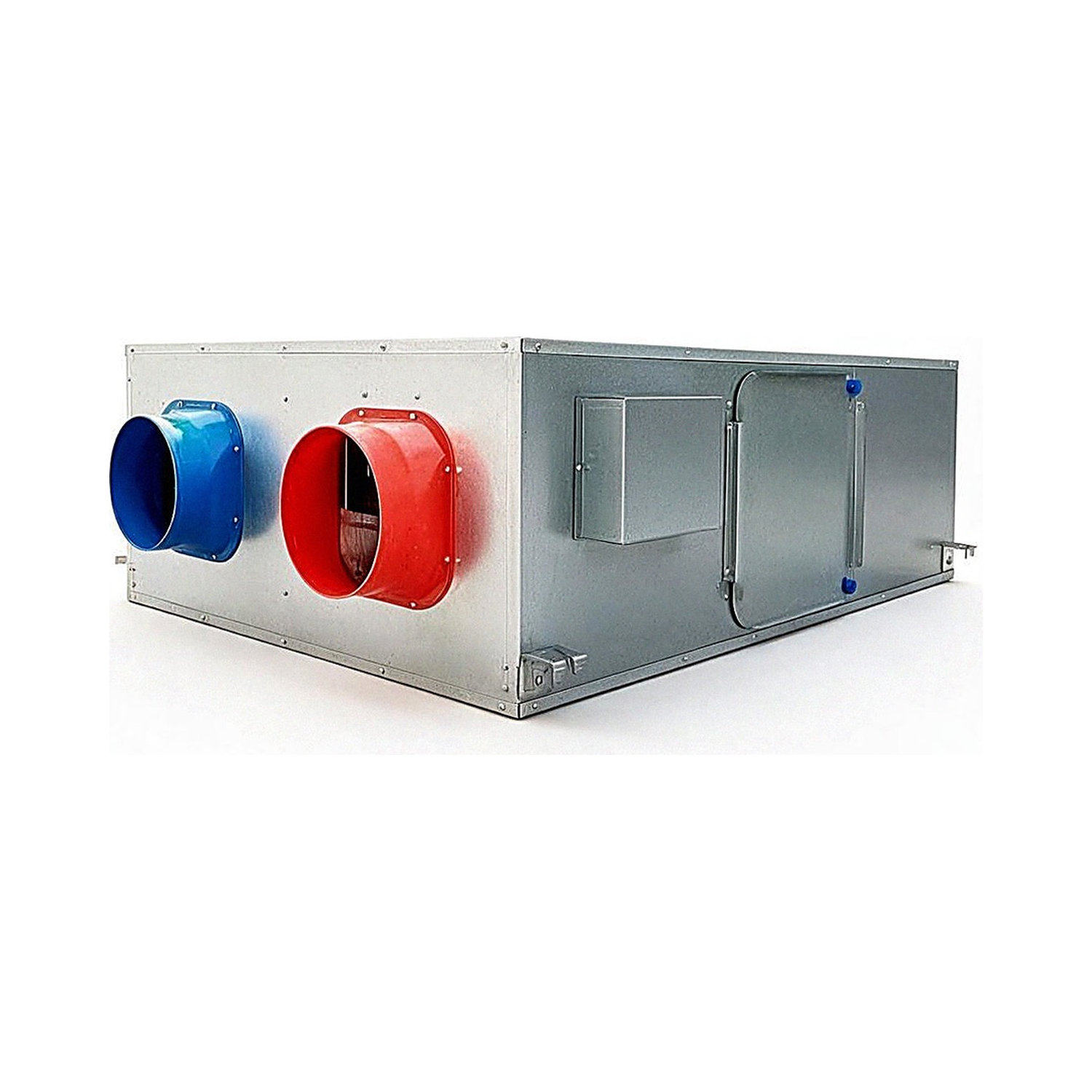

产品外形图

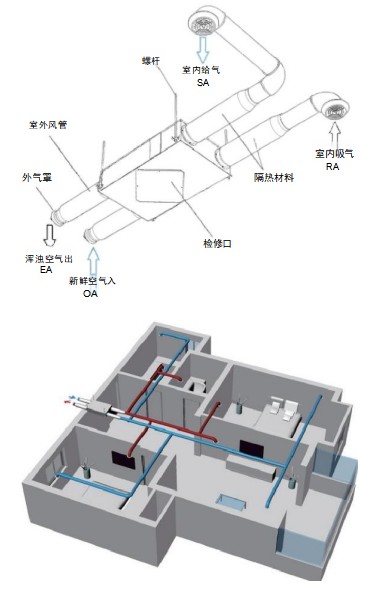

安装计划

安装大样图

重要须知

为确保合理的新风分布，管路系统中的风阻需由专业的设计人员进行校验。强烈建议与授权经销商或者售后安装部门联系已得到专业的技术支持。

管路的设计和安装需要与暖通空调标准相符，管路设计时将进风和排风的管道长度尽量缩短，尽量减少弯折。本新风系统是一个完全独立的系统，风管可以悬吊在吊顶。 如果有中央空调系统，中央新风系统也可以接入中央空调的管路系统，将新风引入到空调的送风管路中，或者送至中央空调末端来节省管道安装和提高送风静压。

(需由专业人员评估设计后，方可施工。擅自施工所产生的中央空调系统损坏，公司将不承担任何后果。)

风量平衡

管路的设计和安装需要与暖通空调标准相符，管路设计时将进风和排风的管道长度尽量缩进排风管路内气流压力需保持平衡， 使房间内产生微正压压力。具体管路系统设计请咨询当地经销商或专业安装技术部门。

控制

墙装液晶显示控制器- T6617

墙装液晶显示控制器是标配的主控制器，该控制器具有以下功能

·电源开关

·三挡速度调节

·房间温湿度显示

可选控制

墙装智能液晶显示控制器- T6618

室内新鲜空气量的要求跟室内空气品质的状态有关。PM2.5灰尘，二氧化碳，可挥发性有机物(VOC)的浓度以及湿度水平都是 室内通风不足或者通风过量的决定性因素。本新风净化机有开放式的网络控制接口可以与智能家居控制系统连接，为用户 提供更为舒适的室内环境，并可最大限度地节省能源。

·iCTRL控制面板自身集成PM2.5/PM10激光传感器、二氧化碳传感器、TVOC传感器以及温湿度传感器。可精确检测室内各个 参数的数值。

· 可以根据系统设置或者用户设置，自动调节新风机的运转模式。

· 控制器自身集成WiFi模块，支持手机APP远程监测、控制，轻松实现设备的互联网智能化。

· 彩色液晶面板提供更为清晰的直观数据识别。

·APP端操作界面可提供更为丰富的数据显示界面，以及用户操作界面，让用户可以随时随地的了解空气质量，并进行适当调节。

安装

当安装该产品时…

▲ 认真阅读该说明书。不遵守说明书指示可能会损坏产品，甚至造成伤害。

▲ 检查产品的标识确保产品适合您的使用。

▲安装人员必须是经过专业培训，有经验的技术人员。

▲ 安装完成后，根据本说明书所提供的步骤检查产品的运转情况。

打开全热交换机的包装

检查产品状态。全热交换机出厂时已经完全装配完成，配合吊顶安装的附件产品可以直接安装。完整的安装还需要接线与风管安装。

主机安装

吊顶安装

1、决定主机吊装位置的时候必须在主机顶端与天花板之间至少留出15mm 的空间

2、将膨胀螺栓固定在实体天花板上

3、将膨胀螺栓穿过主机上的安装吊耳孔，用六角螺母和垫片固定

4、调节主机的水平位置

5、在吊顶上靠近主机的地方留出足够的维修口方便维修

设备定位

-选择合适的位置放置新风机，设备可布置在阳 台、卫生间、餐厅、设备间的吊顶空间内

一确定安装位置，在楼板上钻膨胀螺栓孔

新风机就位

-将膨胀螺栓打入螺栓孔内，预紧

-主机搬至安装位置后，将吊装耳对准膨胀螺栓， 将螺母拧上，紧固。

外墙开孔

-选择合适的钻头在指定位置开孔

-墙孔比管径大3-5mm

-墙外孔比内孔低，钻头向下倾斜1-2°,防止 雨水侵入

穿墙管安装

- 将新风、排风穿墙管套入墙孔内，然后喷涂发泡 剂固定(混风机只有新风穿墙管)

-穿墙管可以伸缩，长度可根据墙体厚度调节

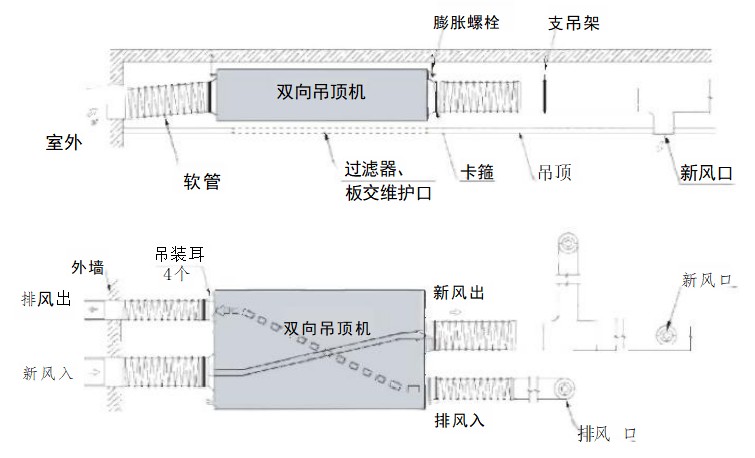

双向吊顶机风管安装

-用软管将设备新风入口、排风出口分别为穿墙 管连接，连接处用卡箍紧固

-新、排风主管道与设备连接，用卡箍紧固

-按设计布置室内风管、风口，新风口贴飘带

-风写每2米设支吊架，防止风管震动、变形

混同机风管安装

-用软管将设备新风入口与穿墙管连接，连接处 用卡箍紧固

-送风管道与设备混风出口连接，用卡箍紧固

-回风管道与设备回风入口连接，用卡箍紧固

-按设计布置室内风管、风口，新风口贴飘带

-风管每2米设支吊架，防止风管震动、变形

通电运行

-将设备电源线接至220V、三孔电源插座

-开机连续运行24小时以上，检测出风口颗粒物、 室内颗粒物

布线

主控制器-T6617 接线图

风压平衡

风压平衡影响整个系统的性能。每个风口的空气流量必须接近设计数值。不平衡的系统会引起以下问题：

·某些区域出现新风无法覆盖死角

·在某些区域有过多的新风

·高风速引发噪音及人体的不舒适感

风压平衡步骤如下：

·确认管道系统的所有密封均已完成

·所有系统的部件已就位并正常工作

·送风口完全打开

·机器电源打开并调至最大风速

·根据所设计的风量调节散流器阻尼，用风速仪检查实际的空气 流量(部分机型)

·调节须从机器的最远点调到最近点，从支管到主管

开启和运行

·参见主控制器手册

清洗维护

● 定期记录静电集尘器清洗时间，在规定时间内清洗集尘器

● 定期记录粗效、高效过滤器更换时间， 在规定的时间内更换粗效、高效过滤器

● 定期记录板式热交换器清洗/更换时间，落地式、直吹式新风机的热交换器每1-2年清洗1次，清洗时， 将热交换器取出放入水中，倒适量洗涤剂浸泡10分钟后再刷洗，清洗完成后晾干或吹干。壁挂式新 风机的热交换器每2-3年更换1次

● 每年对风机、机器内壳进行1-2次清理。用毛巾擦拭即可

● 定期检查房间及新风出口颗粒物浓度并做好记录， 如出现颗粒物大幅度增加的情况，请及时联系格瑞 德派专业工程师上门核查及处理

● 定期检查机组运行情况，包括机组运行是否稳定，有无异常噪音等，如有异常，请及时联系专 业工程师上门核查及处理

移除检修口固定螺栓，小心地打开维护门

取出需要更换的过滤网，过滤网更换周期如下

*IFD过滤网为E系列机型配置

*因产品不断改造的需要，本公司保留未经事先通知更改产品性能和功能的权利
