产品介绍

无负压供水设备是连接到城市供水管网上，向供水压力不足的建筑物（群）直接增压供水的设备。可以消除传统二次加压方式由于水池、水箱产生的二次污染，保障水质卫生安全，同时可将管网水压叠加而有效被利用，环保节能效果显著。

GDW型无负压给水设备是以全新的研发理念，开发出的新一代无负压供水设备。我们在多次试验后，独创性地提出了“无负压供水系统”，不是把它看做一个独立设备，而是把设备与市政供水管网及终端用户做为一个整体系统来做。

因此我们提出了通过更为有效的智能化控制系统使设备“根本不产生负压”和“真正全密闭”的设计思想和技术方法，具有全面满足管网要求、维护管网安全和运行稳定、不会超量取水、不对管网造成冲击的保障性功能。是城市供水系统（一次供水）和建筑给水系统（二次供水）紧密结合为一个“直接供水系统”后可保证系统安全、连续、协调运行的增压供水设备。该技术已被列入国家建设部在全国予以推广的项目。

现在，我们将无线传输技术应用到供水设备控制和数据传输当中，实现了设备的故障预警和远程调试，大大的缩短了设备的维修时间。

设备组成

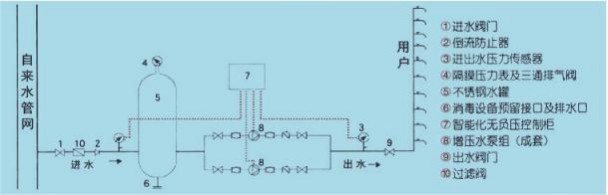

整套设备由稳流罐、真空抑制器、变频调速水泵机组、压力传感器、变频控制柜、倒流防止器(可选 ) 、消毒装置(可选)、小流量保压罐(可选)等组成 。从市政管网引来的进水管直接连接到稳流罐的进水口 ，稳流罐的出水口通过消毒装置后连接到加压泵组的进水管，加压机组的出水管与用户用水管连接，直接向用户管网供水。

工作原理

在管网上串接水泵， 一直是供水系统的禁区，国家城市供水条例规定“禁止在城市供水管道上直接装泵抽水” 。其主要理由是：水泵直接抽水会在管路中产生负压或称真空现象，从而出现个体超量取水，使管网压力陡降，波及相邻用户的正常用水；还会产生管道回流、积气、振荡等影响管网供水的副作用。

我公司推出的GDW系列管网直串泵自动加压供水系统（又称：  GDW型系列无负压给水设备》，是在深入研究了负压生成机理的基础上，提出了消除负压生成条件，使其根本不会产生负压的设计理念，采用智能化控制技术，自动控制水泵工况和水体流态，在无负压产生并满足管网制约条件下平滑、稳定地调节水泵吐出流量，满足用户流量需求。本系统的核心技术是变频调速水泵的自动控制系统。它包括：高性能的变频器、可编程控制器、微型控制器、压力及液位传感器、工控器件组成的硬件系统和智能调解算法及软件控制系统。

设备特点

节省投资： 节省投资50%左右，无需修建蓄水池或屋顶水箱，采用叠压供水，减小设备初期投入。

高效节能，运行成本低：  可充分利用市政管网供水压力，差多少、补多少、不产生负压、与传统供水设备相比可节能30%—90%。停电也可维持市政管网水压供水。

智能化程度高，操作简单，节省人力：  该设备由全自动智能化控制器控制，自行根据用户的用水量和管网的自来水压力进行调节，实现无人值守。并且采用人机界面（文本、数字）显示，使客户更加直观的看到设备的运行状况。

环保卫生: 设备全封闭运行，彻底消除水源二次污染。

保护功能齐全：  具有完善的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护功能。在异常情况下能进行信号报警、自检、故障判断等。

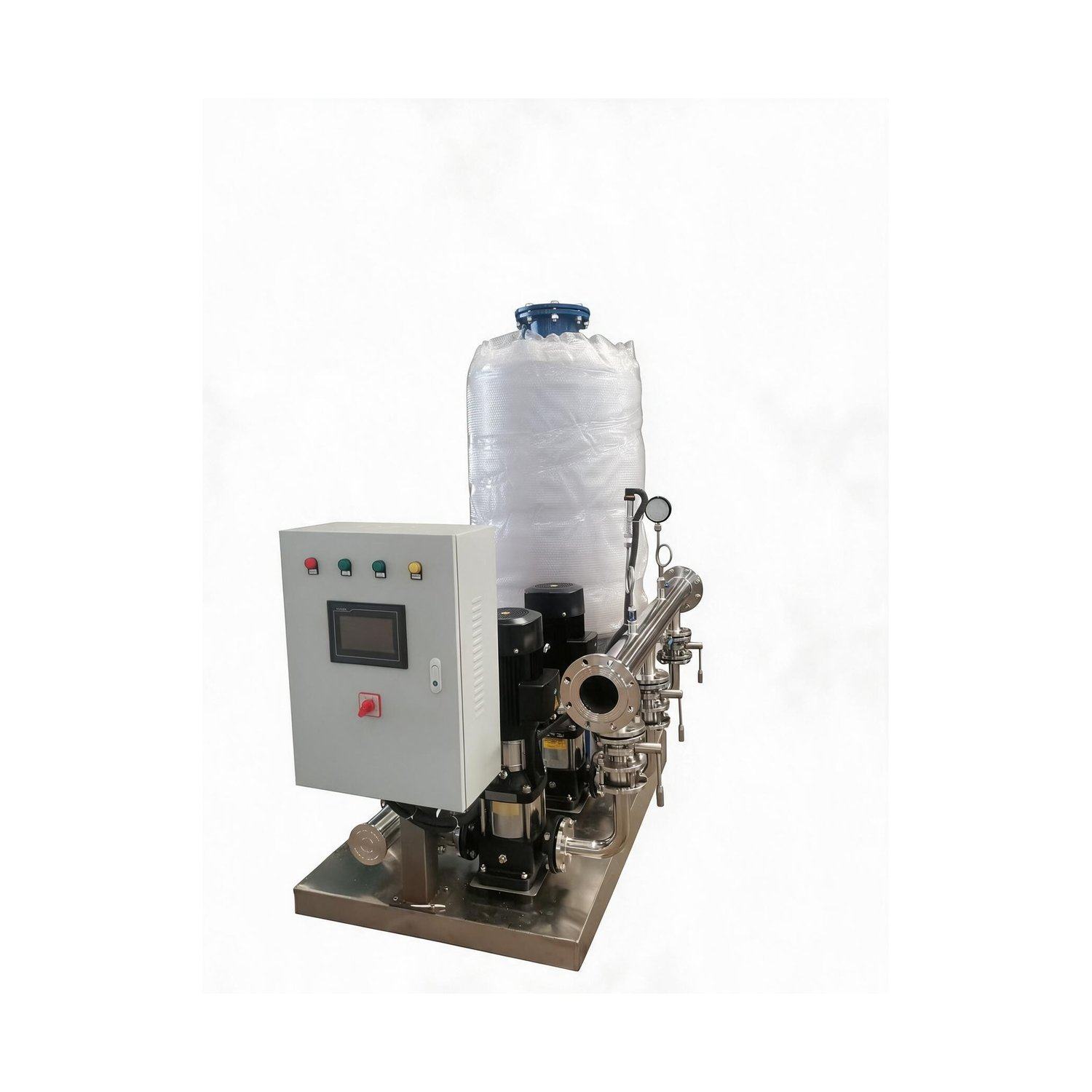

占地少安装方便： 整套设备只有一组供水控制柜、无负压稳流罐和水泵机组三部分，安装非常简单方便。

延长设备的使用寿命：  对多台泵组均能可靠的实现软启动，使电网和管网免冲击，并且轮流运转，大大延长了水泵及电机的使用寿命。设备寿命可延长3倍以上。

停电不断水：  供电线路停电时，系统通过旁通实现停电不停水，即停电时系统自动切换为市政自来水压力供水。

高度自动化：   系统实现全自动控制，具有手动/自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、不用水停机、瞬间跳闸保护等功能。另可根据用户需要配置人机界面，可视化远程调整、监测和维护。

全套设备按高品质、低噪声、长寿命、免维护、易操作的标准设计制造，并以超值的售后服务作为保障，让用户买的放心，用的省心。

应用范围

高层建筑、居民小区、别墅等居民生活用水;

企事业单位、写字楼、学校，体育馆，高尔夫球场，机场等场所的日常用水;

生产制造、食品工业、工厂、工矿的生产用水;

大型广场、公园绿地和农场的喷灌站;

已建有水池、水箱的供水方式为了根除水质污染的彻底改造；

城镇供水系统长距离供水中间加压站，区域化供水管网加压站，高位地域集中供水加压站。

技术参数

流量范围： ≤10000m3/h

压力范围： 4-400m

单台水泵功率：  ≤315kw

压力调节精度：  ≤0 . 001Mpa

环境温度： 0-40℃

相对湿度： 90%以下；室外型，95%以下无凝露

电源： 380v，50HZ
