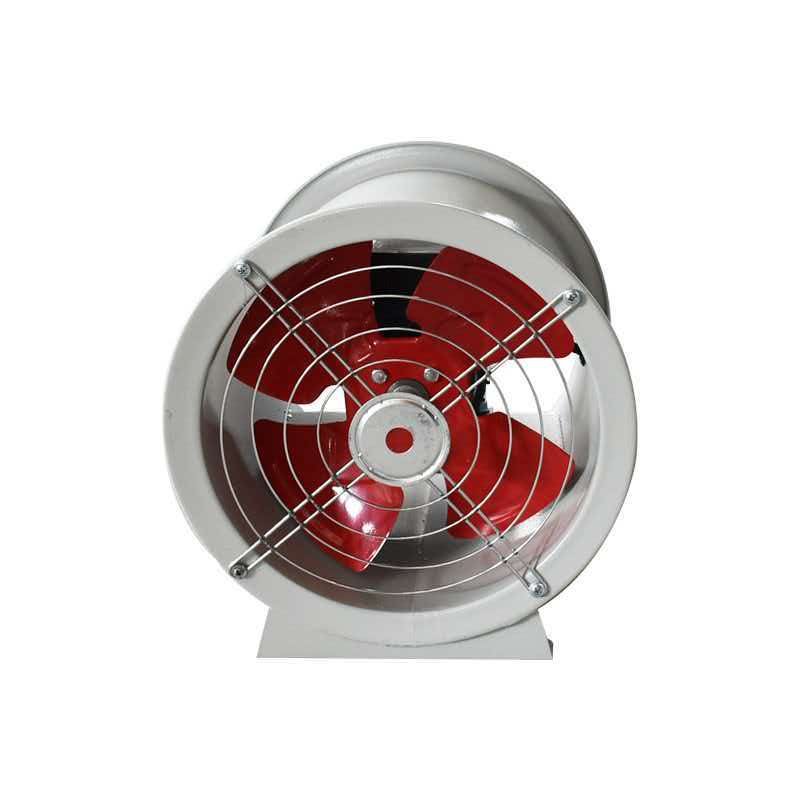

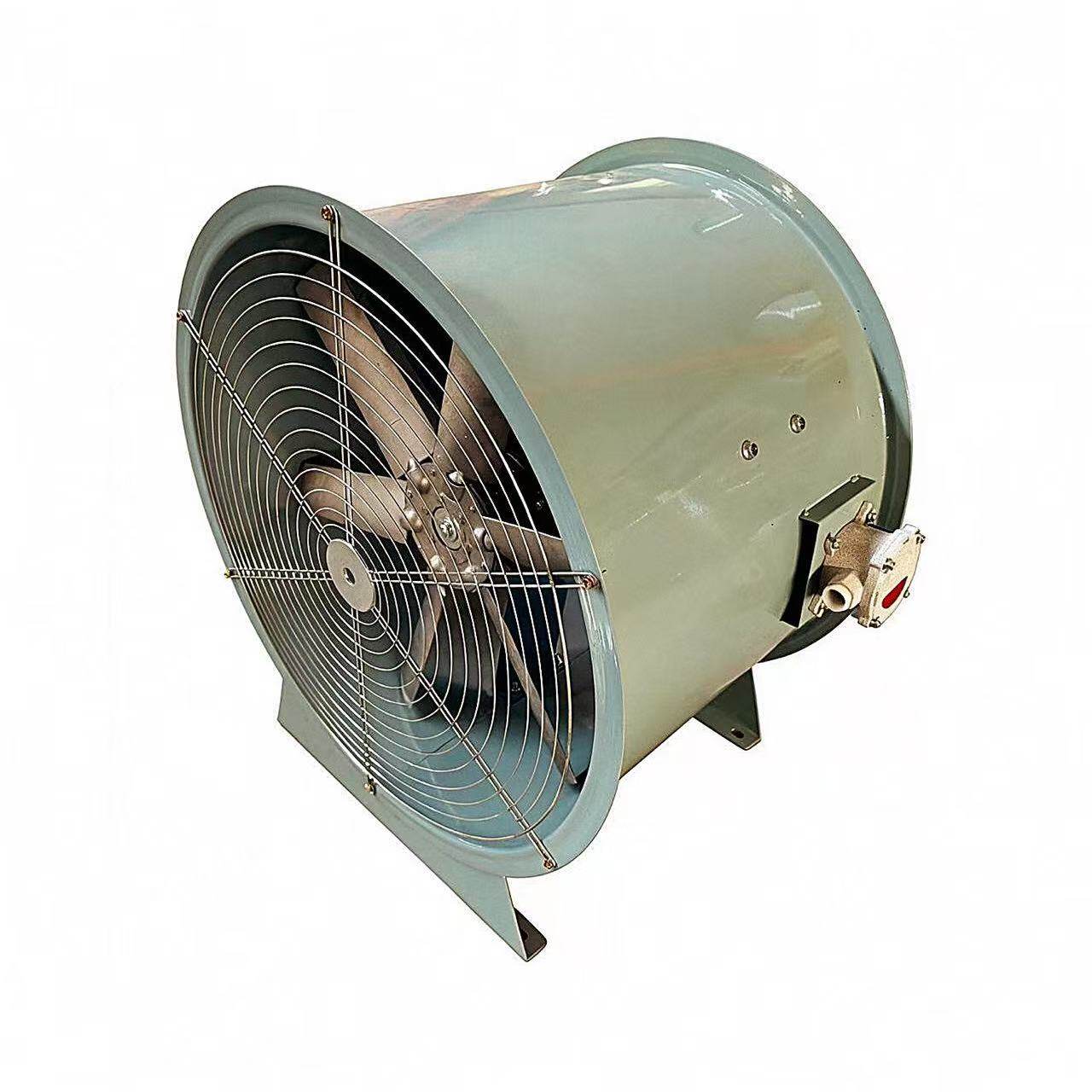

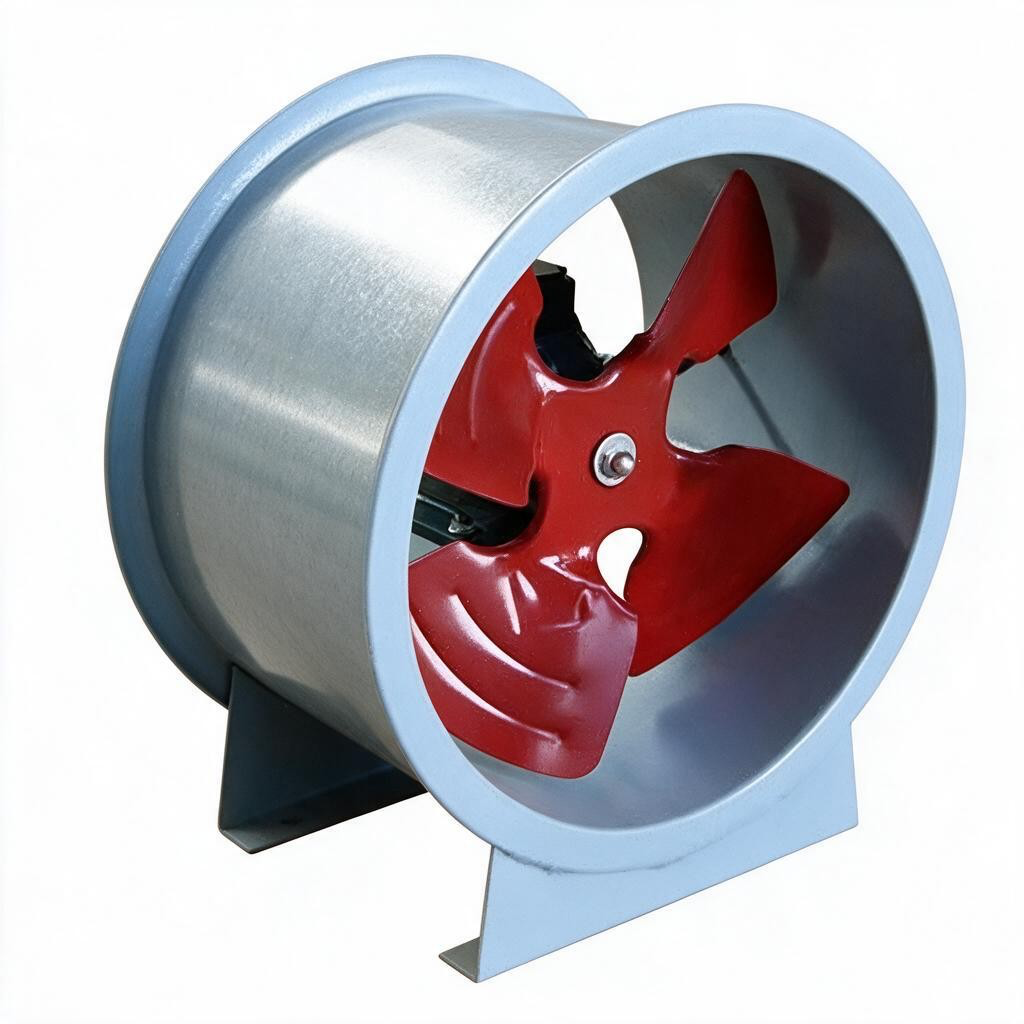

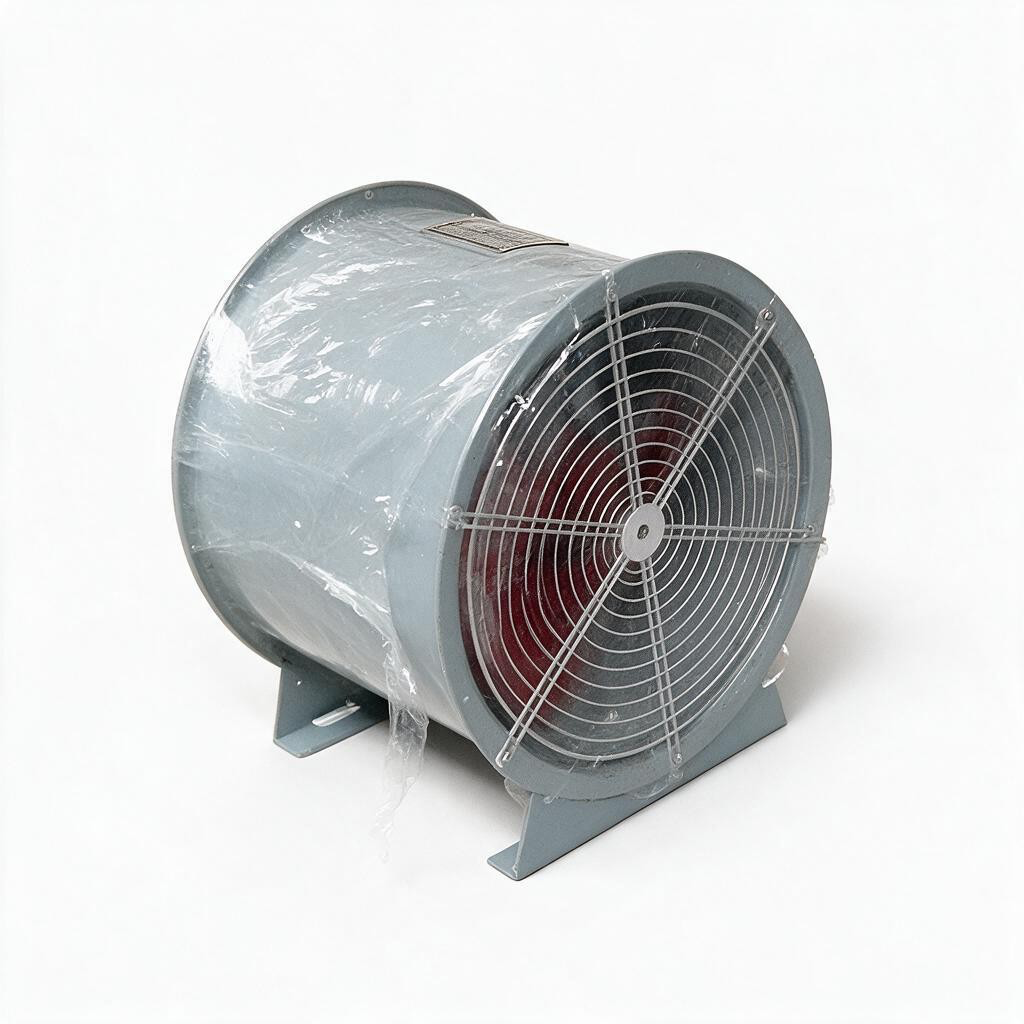

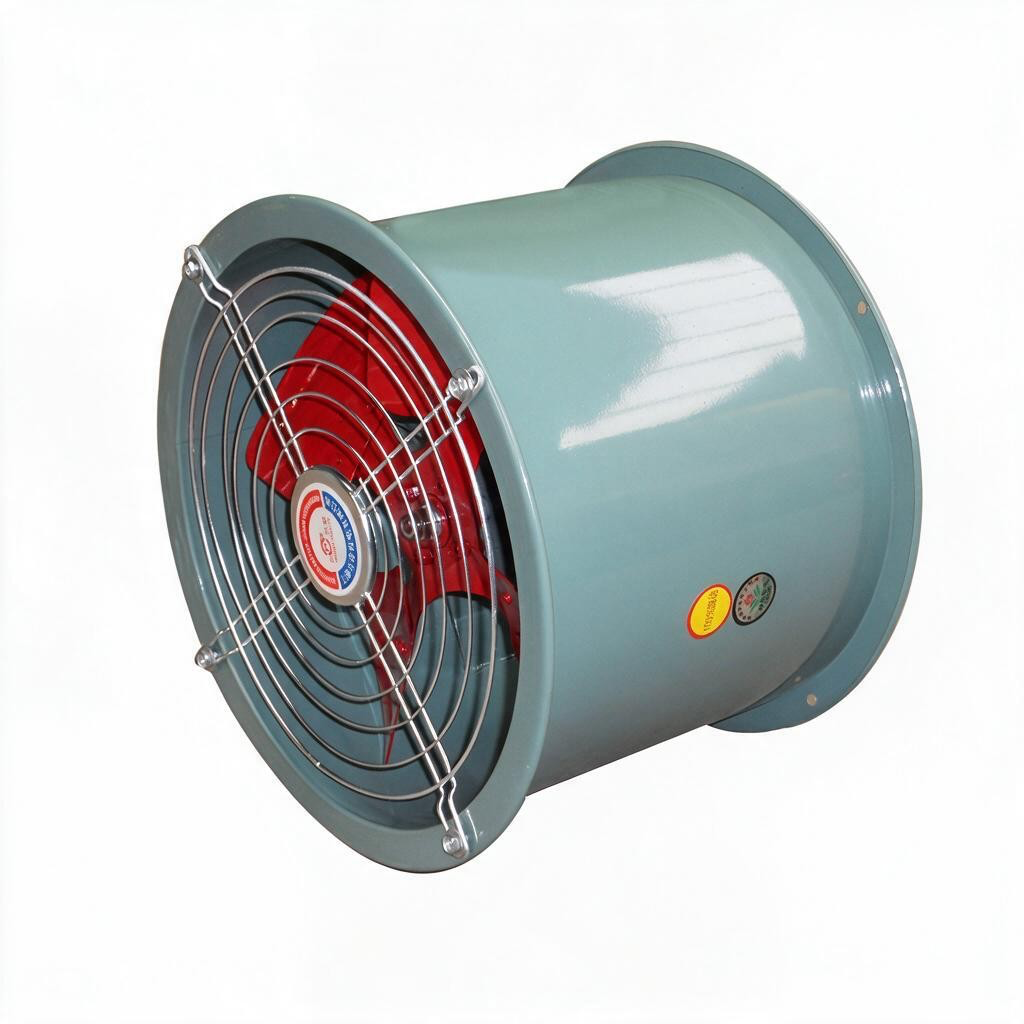

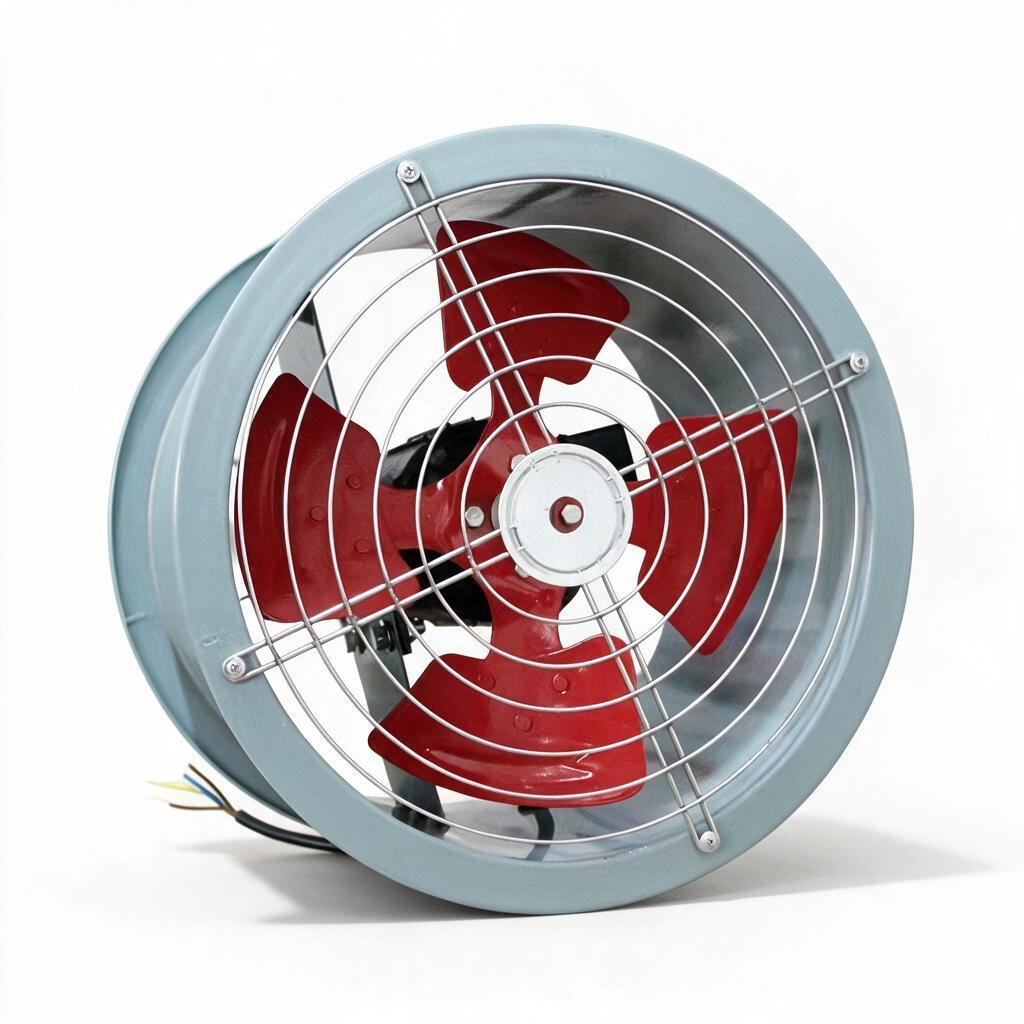

CDZ 系列超低噪声轴流风机

用途

该风机除具备T35-11 轴流风机的特点，由于采用了宽型前掠式叶片等栅距结构，减少了气流在叶片表面上的分离和气流旋涡的形成，降低了风机内气流的二次损耗，减少了声源的空气动力噪声，气流稳定，通过模型机的试验证明，达到了国家规定的超低噪声水准。风量、风压、噪声的性能指标在同类产品中处国内领先地位。对保护环境、节约能源，具有很好的社会与经济效益。

结构特点

CDZ 系列超低噪声轴流风机全部选用优质钢材制造，外形结构分为管道式、固定式、旋转式三种，广泛应用于工矿企业、车间、仓库、实验室、办公楼、体育场馆、宾馆、饭店等民用建筑的通风换气、也可在管道间串联或并联以提高压力、流量排风与送风。该风机宜输送非易燃无腐蚀性、无显著粉尘的气体，气体温度不得超过40℃。

性能与选择

CDZ 系列超低噪声轴流风机性能参数表

机号 No	转速/(r/min)	工况	流量/m³/h)	全压/Pa	功率/kw	出口A声级 /dB	壳体A声级 /dB	重量约 /kg
2.5	2900	1	1954	193	0.18	≤64	≤56	16
		2	1848	202
		3	1737	208
		4	1647	213
		5	1520	216
2.5	1450	1	977	48	0.025	≤54	≤49	15
		2	924	50
		3	868	52
		4	823	53
		5	760	54
2.8	2900	1	2745	242	0.25	≤68	≤60	19
		2	2597	254
		3	2439	260
		4	2314	267
		5	2136	271
2.8	1450	1	1372	60	0.04	≤56	≤51	18
		2	1298	63
		3	1219	65
		4	1157	66
		5	1068	67
3.15	2900	1	3908	307	71M2	≤71	≤63	28
		2	3697	322
		3	3473	330
		4	3295	338
		5	3041	343
3.15	1450	1	1954	76	0.06	≤57	≤52	20
		2	1848	80
		3	1736	82
		4	1647	84
		5	1520	85

(续)

机号 No	转速/(/min)	工况	流量/(m³/h)	全压/Pa	功率/kw	出口A声级 /dB	壳体A声级 /dB	重量约 /kg
3.55	2900	1	5595	390	80M2	≤76	≤67	32
		2	5293	409
		3	4972	419
		4	4716	426 440
		5	4353	426 440
3.55	1450	1	2797	97	63M1	≤60	≤55	22
		2	2646 2486	102
		3	2646 2486	104
		4	2358	107
		5	2176	109
4	2900	1	8003	495	90L	≤78	≤69	40
		2	7571	519
		3	7113	532
		4	6747	546
		5	6228	554
4	1450	1	4001	123	71M1	≤63	≤58	26
		2	3785	129
		3	3556	133
		4	3373	136
		5	3114	138
4.5	2900	1	11396	627	100L	≤81	≤69	55
		2	10780	657
		3	10128	674
		4	9607	691
		5	8867	701
4.5	1450	1	5698	156	71M2	≤64	≤58	32
		2	5390	164
		3	5064	168
		4	4803	172
		5	4433	175
5	1450	1	7816	198	80	≤69	≤62	42
		2	7394	202
		3	6964	208
		4	6589	213
		5	6082	216
5	960	1	5359	91	71	≤60	≤55	38
		2	5070	95
		3	4763	97
		4	4518	100
		5	4170	101
5.6	1450	1	10981	242	90	≤71	≤62	60
		2	10388	254
		3	9759	260
		4	9257	267
		5	8544	271
5.6	960	1	7126	104	80	≤63	≤57	54
		2	6826	109
		3	6413	112
		4	6083	115
		5	5615	117
6.3	1450	1	15858	316	100	≤77	≤69	70
		2	15002	331
		3	14094	339
		4	13369	348
		5	12340	353

(续)

机号 No	转速/(r/min)	工况	流量/(m³/h)	全压/Pa	功率/kw	出口A声级 /dB	壳体A声级 /dB	重量约 /kg
6.3	960	1	10498	138	90S	≤66	≤60	67
		2	9931	145
		3	9330	148
		4	8850	152
		5	8186	155
7.1	1450	1	23179	418 438	112M	≤80	≤69	110
		2	21928	418 438
		3	20600	449
		4	19541	461
		5	18036	468
7.1	960	1	15026	176	90L	≤69	≤62	80
		2	14215	184
		3	13354	189
		4	12668	194
		5	11692	196
8	1450	1	33158	531	132M	≤83	≤71	150
		2	31368	557
		3	29469	571
		4	27954	586
		5	25802	594
8	960	1	21495	223	112M	≤75	≤66	125
		2	20335	234
		3	19104	240
		4	18122	246
		5	16726	250
9	960	1	30606	282	132M1	≤82	≤70	165
		2	28954	296
		3	27201	303
		4	25802	311
		5	23816	316
9	720	1	23117	161	112M	≤74	≤64	140
		2	21869	169
		3	20545	173
		4	19489	177
		5	17988	180
10	960	1	42877	364	160M	≤82	≤80	232
		2	40563	381
		3	38106	391
		4	36147	401
		5	33364	407
10	720	1	31711	199	132M	≤78	≤70	170
		2	29999	208
		3	28183	214
		4	26734	219
		5	24676	222
11.2	960	1	60239	456	160L	≤88	≤75	270
		2	56988	478
		3	53537	490
		4	50784	503
		5	46875	511
11.2	720	1	45179	256	160M2	≤82	≤70	245
		2	42741	269
		3	40153	276
		4	38088 35156	283
		5	38088 35156	287

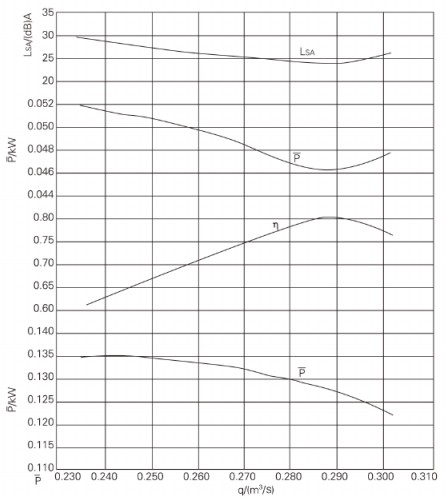

CDZ 超低噪声轴流风机无因次性能曲线

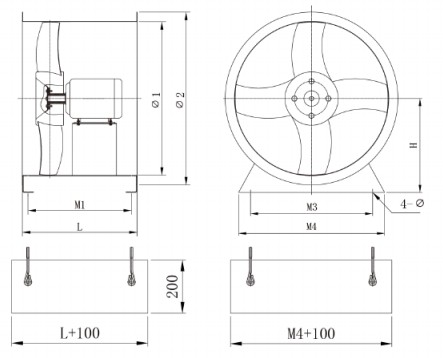

外形及安装尺寸

尺寸机号	φ1	φ2	M1	M3	M4	L	H	4-中	电机机座号
2.5	253	303	241	160	260	295	187	4-12	YSF501-Y712
2.8	283	333	241	160	260	295	202	4-12	YSF501-Y712
3.15	318	368	241	180	280	295	219	4-12	YSF501-YSF712
3.55	358	408	266	180	280	320	239	4-12	YSF501-YSF802
4	404	464	266	220	320	320	262	4-12	YSF561-YSF712
4	404	464	366	220	320	420	262	4-12	Y80-Y90L
4.5	454	514	256	260	360	320	287	4-12	YSF631-YSF712
4.5	454	514	416	260	360	480	287	4-12	Y100
5	504	564	256	300	400	320	312	4-12	YSF712
5	504	564	356	300	400	420	312	4-12	Y80-Y90L
5.6	564	624	416	340	440	480	342	4-12	Y80-Y100L
6.3	634	694	416	420	520	480	377	4-12	Y80-Y100L
7.1	717	797	415	460	560	480	419	4-16	Y90S-Y112M
8	808	888	415	540	640	480	464	4-16	Y90L-Y112M
8	808	888	535	540	640	600	464	4-16	Y132S-Y132M
9	909	989	395	620	720	480	515	4-16	Y100L-Y112M
9	909	989	515	620	720	600	515	4-16	Y132S-Y132M
10	1010	1090	515	700	800	600	565	4-16	Y132S-Y132M
10	1010	1090	645	700	800	730	565	4-16	Y160M
11.2	1130	1210	645	780	880	730	625	4-16	Y160M-Y160L

备注：1、超出样本功率，风机外形尺寸需提前沟通确认。

2、防爆风机外形尺寸根据电机型式不同有所区别，需提前沟通确认。

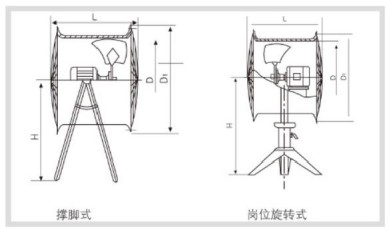

岗位轴流风机及安装尺寸图

型号	D	D1	L	H
3	308	400	280	530
4	410	500	350	710
5	510	610	350	710
6	610	725	530	915
7	710	830	530	915
8	810	930	560	915
9	910	1060	560	1000
10	1010	1160	580	1000

备注：岗位轴流风机仅供参考，技术性能风量、风压及噪声等参照接近型号，订货时需注明要求。
