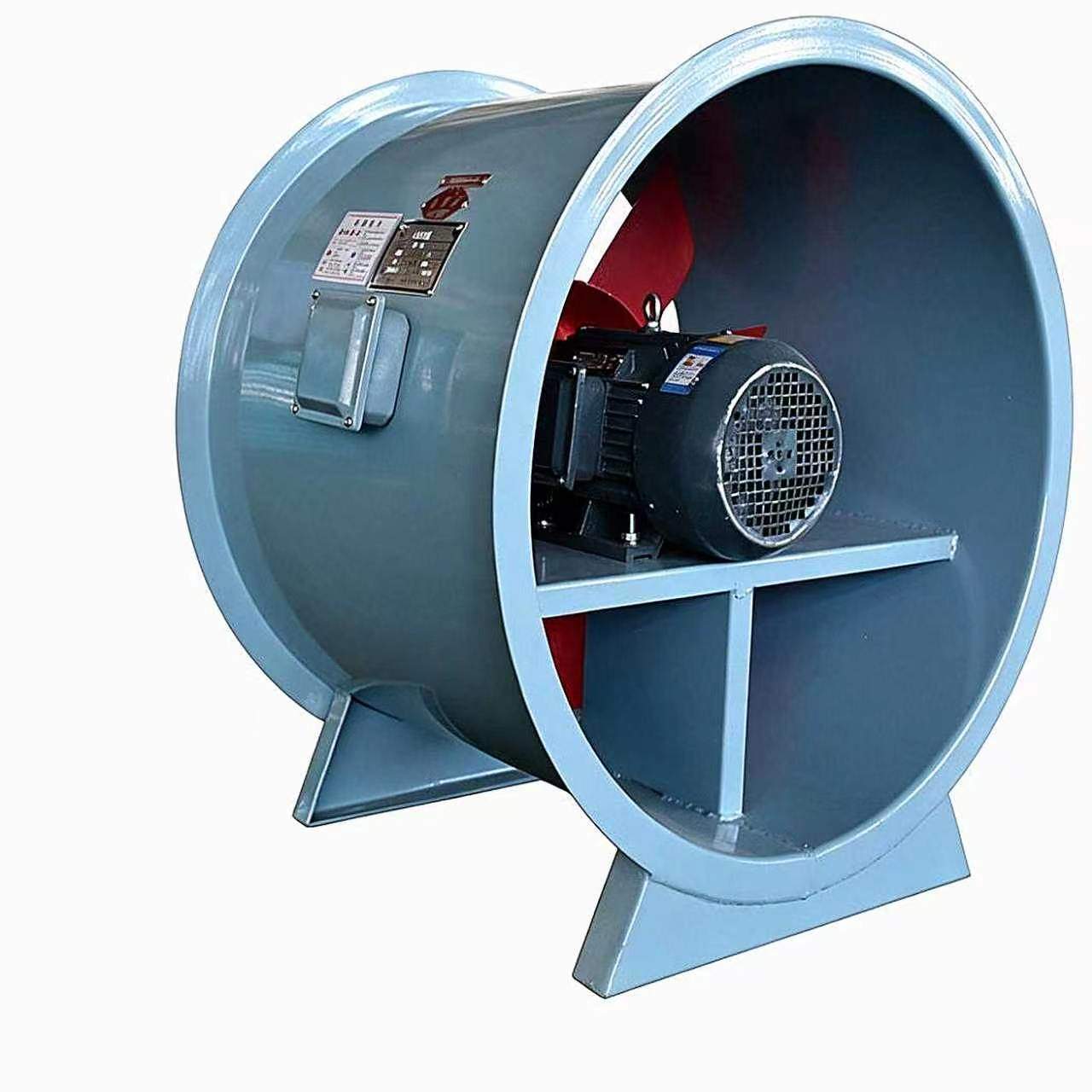

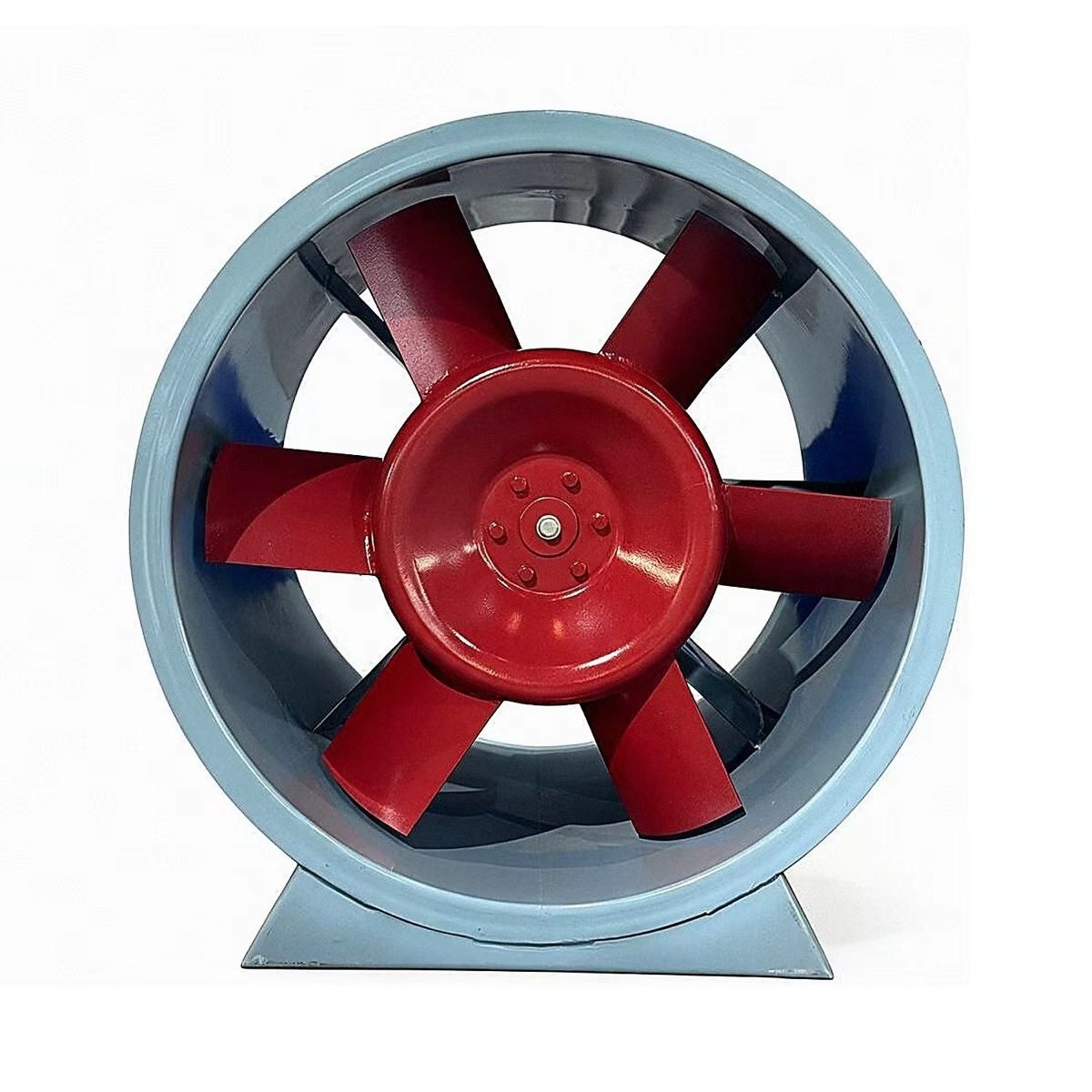

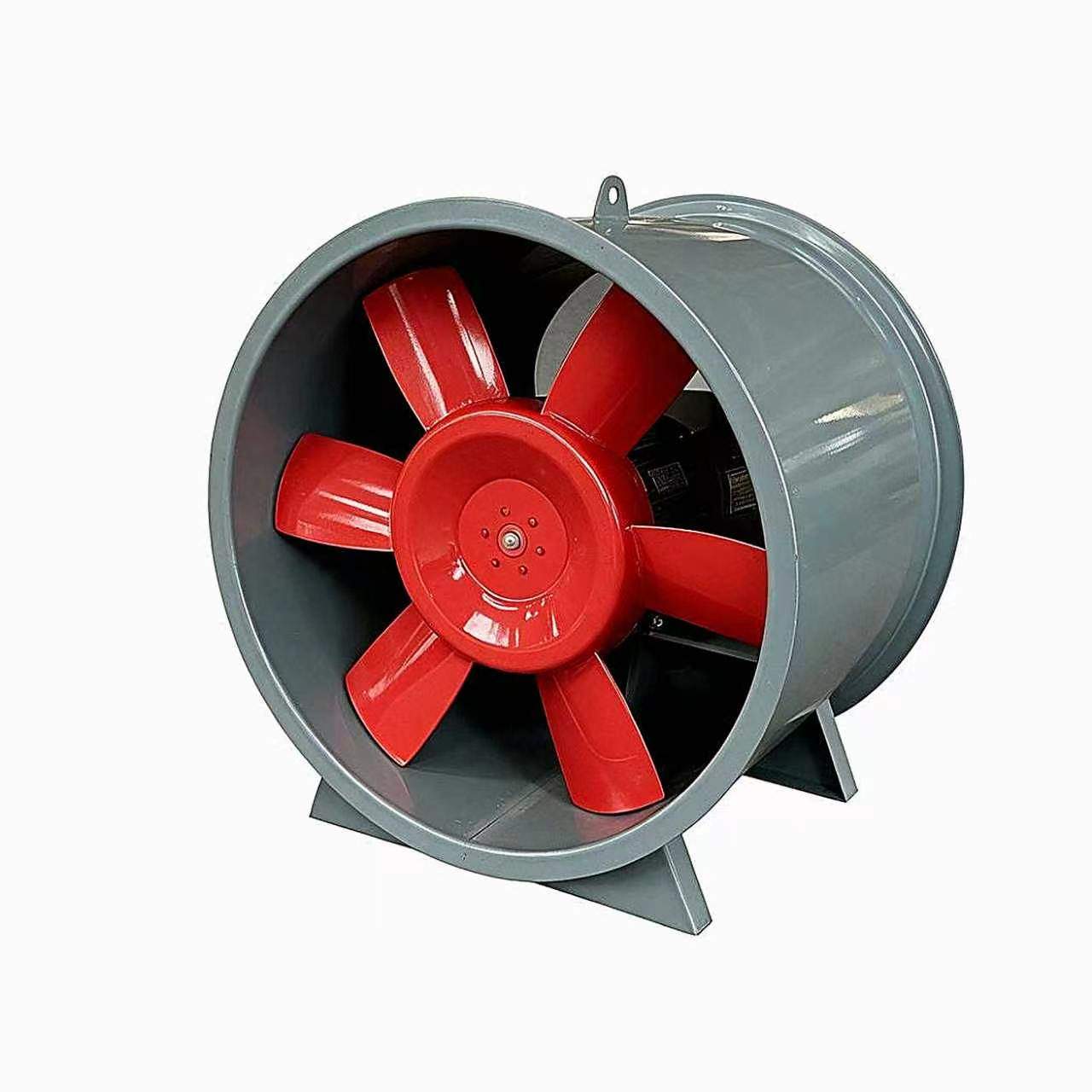

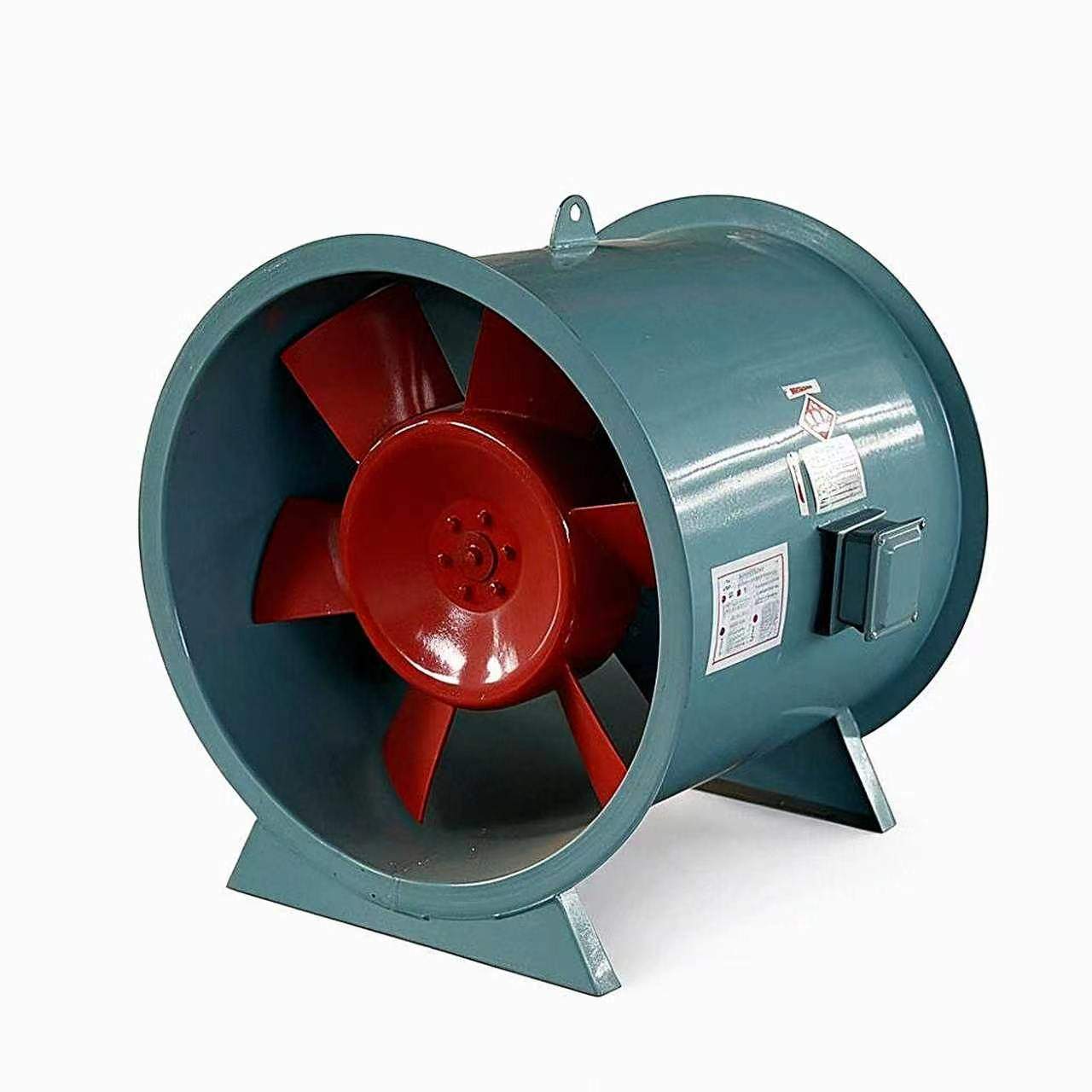

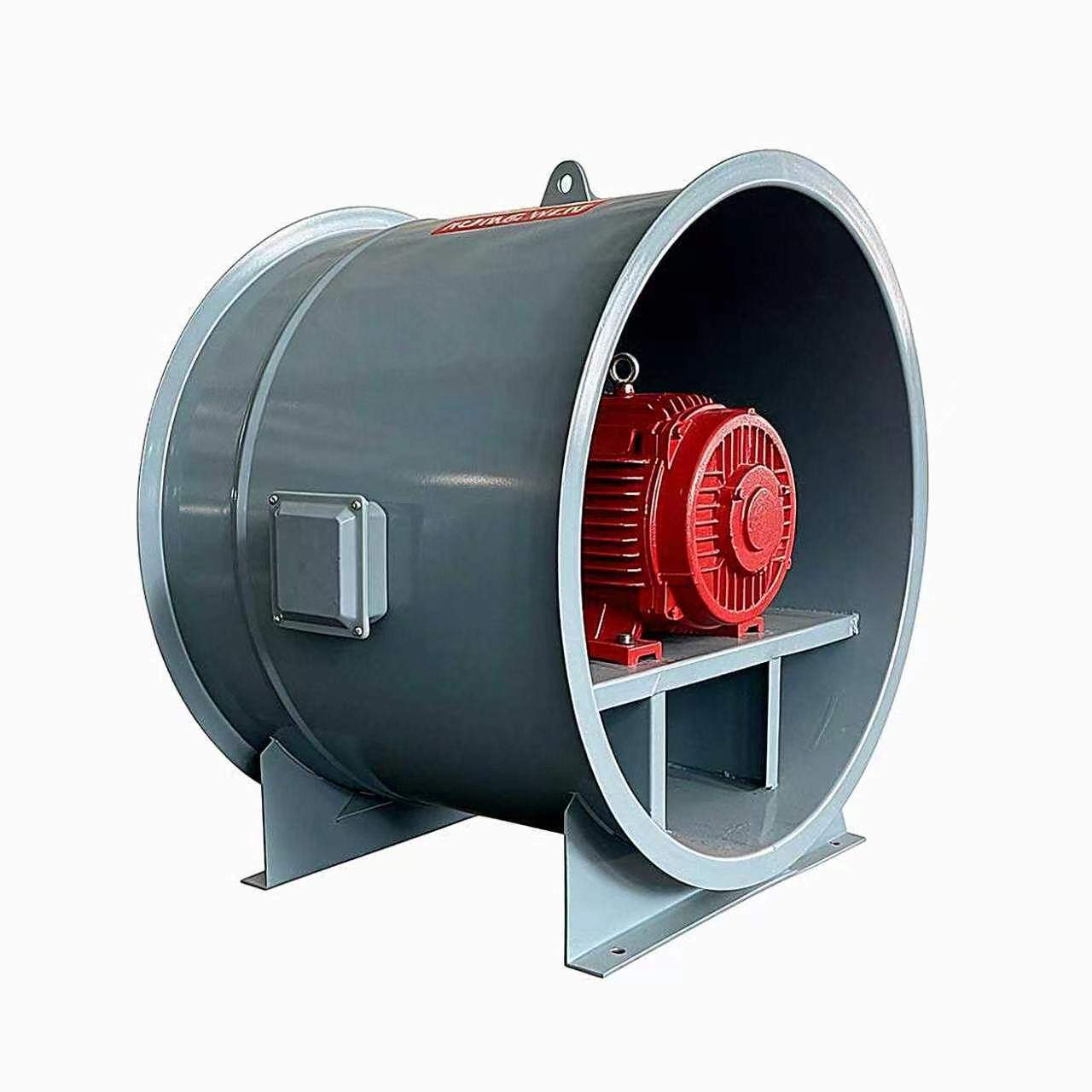

DTXF/BDTXF 系列高效低噪声斜流风机、防爆斜流风机
用途及特点
DTXF斜流风机与一般轴流风机的不同之处，在于该风机流道中气流 轴向速度增大，促使静压梯度减小，从而避免了气流脱离，得到了较高 的压力系数。
DTXF斜流风机子午平面上的气流加速是在通风机机壳为筒形的条件 下，依靠减小进口轮毂相对直径达到的。由于工作轮轮毂锥度较小，避 免了转子轮毂与后导叶轮毂有较大的凸台所造成的气流分离，从而使风 机获得高效率和低噪声。
DTXF 系列斜流风机经不断的改进，以先进的技术生产出具有品种 多、型号全、适应范围广等特点的一流产品。DTXF系列斜流风机按叶轮 直径分为400-1400mm14 种规格， -A、-B、-C、-S 四种类型，几十 个机号。系列风量3000-110000m³/h, 全压130-2200Pa; 这样就给设 计部门和施工单位提供了充分的选择条件，具体数据请查技术参数表。
为适应不同场所噪声的要求， DTXF 型斜流风机均可配不同长度的 消声器。为适应防爆环境需要，风机可做成防爆型， BDTXF 防爆斜流风 机适用于易燃易爆，不含腐蚀性气体，不含粉尘的场所，防爆等级分为 Exdb II BT4Gb和Exdb II CT4Gb。
该风机广泛应用在工矿企业、宾馆、饭店、博物馆、体育馆等通风 换气场所，最适用于管道加压、送风和排风及高层建筑、 一般建筑的通 风换气之用。
型号
执行标准
GB/T 1236-2017《工业通风机用标准化风道性能试验》
GB/T 2888-2008《风机和罗茨鼓风机噪声测量方法》
DTXF 系列风机性能参数
DTXF-A型高效低噪声斜流风机性能参数
DTXF-B 型高效低噪声斜流风机性能参数
DTXF-C型高效低噪声斜流风机性能参数
机号 No | 转速 r/min | 叶轮 直径 mm | 流量 m³/h | 全压 Pa | 功率 kw | 噪声 dB(A) | 参考 重量 约kg |
| 机号 No | 转速 r/min | 叶轮 直径 mm | 流量 m³/h | 全压 Pa | 功率 kw | 噪声 dB(A) | 参考 重量 约kg |
4-C |
2900 |
400 | 7320 6954 6100 5490 4941 | 536 612 720 770 792 |
2.2 |
≤86 |
42 |
8-C |
1450 |
800 | 36350 33444 30249 27615 24699 | 745 924 1146 1249 1304 |
15 |
≤94 |
210 |
4.5-C |
2900 |
450 | 8160 | 668 |
3 |
≤87 |
56 |
9-C |
1450 |
900 | 45424 41684 37574 34558 29475 | 732 |
15 |
≤91 |
225 |
7752 | 762 | 896 |
6800 | 896 | 1088 |
6120 | 959 | 1156 1207 |
5508 | 986 |
5-C |
2900 |
500 | 9600 9120 8000 7200 6480 | 780 894 1040 1113 1144 |
4 |
≤90 |
66 |
10-C |
1450 |
1000 | 55569 51733 47588 43043 35145 | 687 824 942 1112 1192 |
18.5 |
≤91 |
283 |
5.5-C |
2900 |
550 | 17656 | 839 |
7.5 |
≤93 |
110 |
11-C |
960 |
1100 | 64085 | 610 |
22 |
≤94 |
369 |
15794 | 1165 | 58950 53323 | 757 940 |
13676 | 1398 |
11167 | 1522 | 48677 | 1017 |
7897 | 1580 | 43537 | 1068 |
6-C |
2900 |
600 | 20829 | 747 |
11 |
≤93 |
162 |
12-C |
960 |
1200 | 70926 | 528 |
37 |
≤94 |
509 |
19392 16134 12025 5379 | 989 1512 1729 1930 | 66881 60285 55454 50158 | 598 921 966 1095 |
6.5-C |
2900 |
650 | 25893 | 877 |
15 |
≤96 |
180 |
13-C |
960 |
1300 | 89950 | 633 |
37 |
≤97 |
570 |
24106 | 1162 | 84808 76444 | 836 |
20056 | 1776 | 1103 |
16688 | 2031 | 70319 | 1193 |
13688 | 2166 | 63603 | 1310 |
7-C |
1450 |
700 | 26251 24438 22985 21432 19761 | 654 781 852 915 945 |
11 |
≤90 |
195 |
14-C |
960 |
1400 | 114829 105377 94925 86965 74514 | 798 977 1188 1261 1318 |
45 |
≤98 |
747 |
DT XF - S型高效低噪声斜流风机性能参数

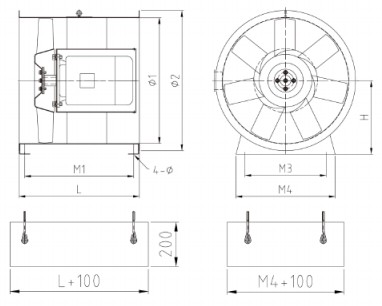

外形及安装尺寸
DTXF-BX 消声型高效低噪声斜流风机

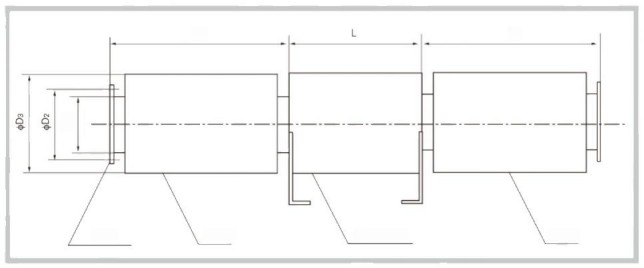

DTXF-BX 消声型高效低噪音斜流风机有3部分组成：隔声型风机、进口消声器和出口消声器。进、出口消声器按国家标准图制做。 消声器长度LX 有600、900、1200、1500、2000等5种尺寸，用户也可根据安装现场的实际情况，自定消声器长度LX尺寸。不同长度 LX 尺寸的消声器的消声量列于下表：
消声器长度Lx(mm) | 600 | 900 | 1200 | 1500 | 2000 |
消声量(分贝)dB(A) | 4-6 | 6-8 | 7-11 | 9-13 | 11-15 |
机号 | 4 | 4.5 | 5 | 5.5 | 6 | 6.5 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
D1 | 408 | 458 | 508 | 560 | 610 | 660 | 710 | 810 | 910 | 1010 | 1112 | 1212 | 1312 | 1412 |
D2 | 438 | 488 | 538 | 590 | 640 | 700 | 750 | 850 | 950 | 1050 | 1152 | 1262 | 1362 | 1462 |
D3 | 508 | 558 | 608 | 660 | 710 | 760 | 810 | 910 | 1010 | 1110 | 1212 | 1312 | 1412 | 1512 |
n | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 12 | 12 | 16 | 16 | 16 | 16 | 16 |
d | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 | 14 |
L | 消声型风机长度尺寸与不消声型风机长度尺寸一致，地脚螺栓孔尺寸不变。 |
LX | 600、900、1200、1500、2000 |
备注：消声器为单独，不在BX型号范围内，订货时必须附加说明。
