用 途

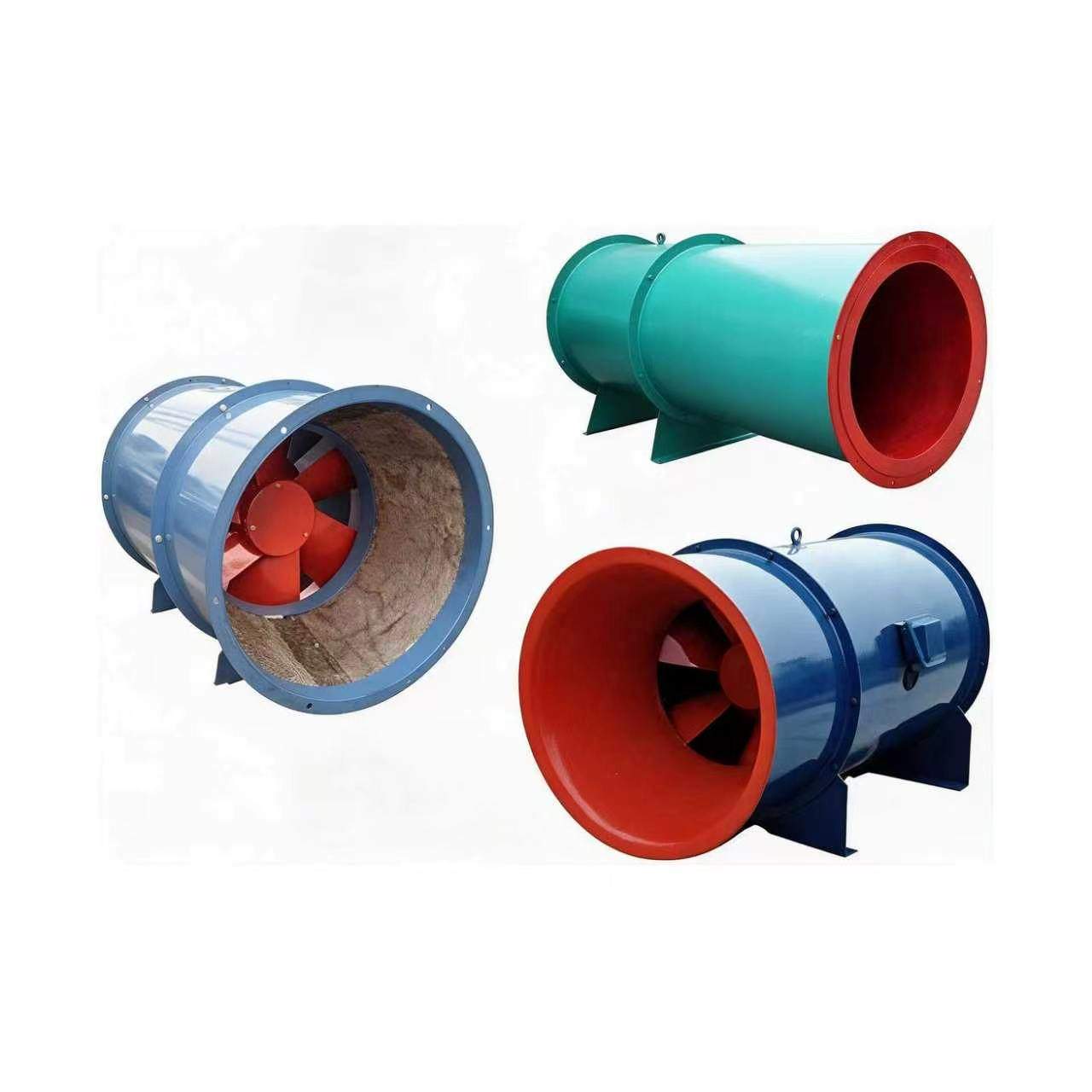

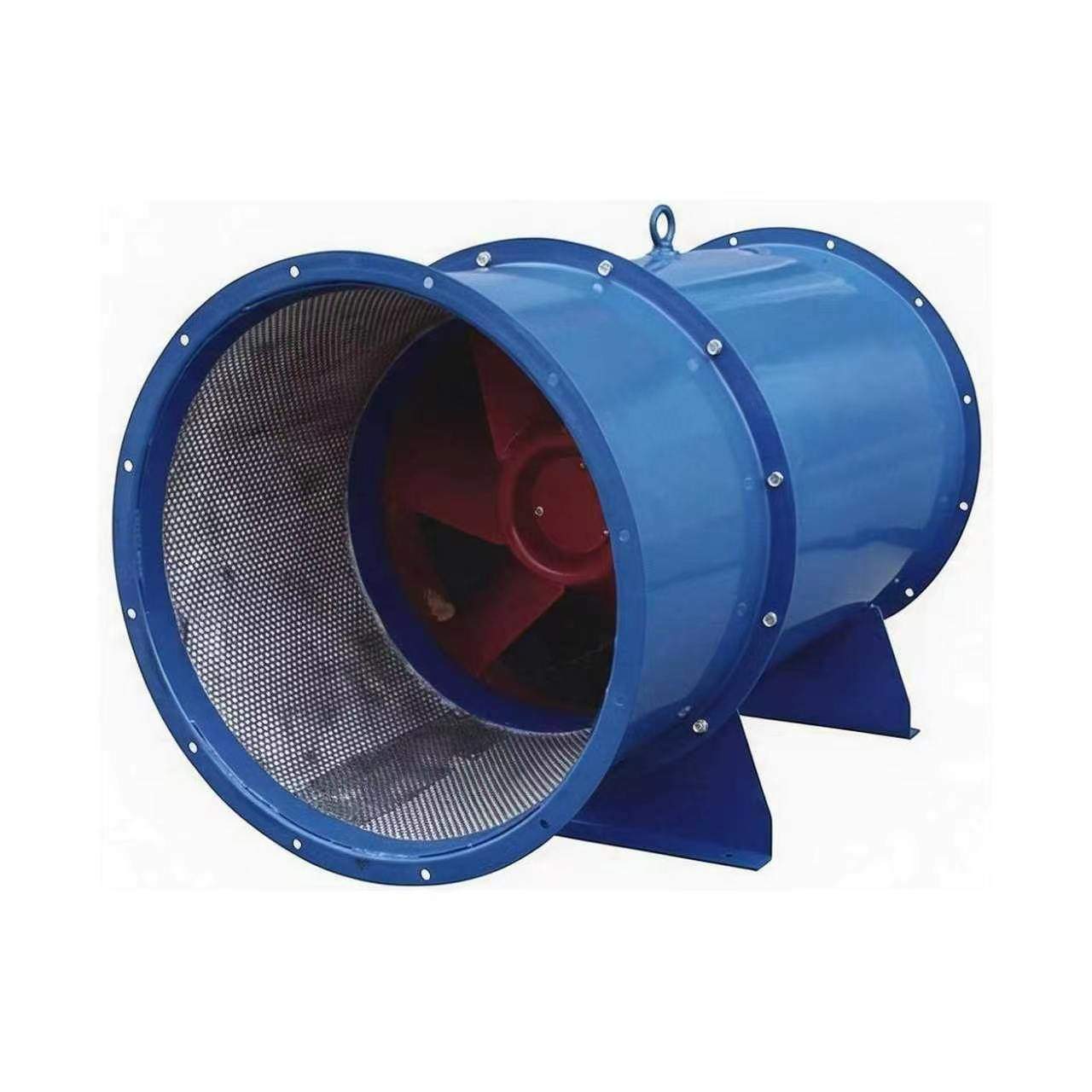

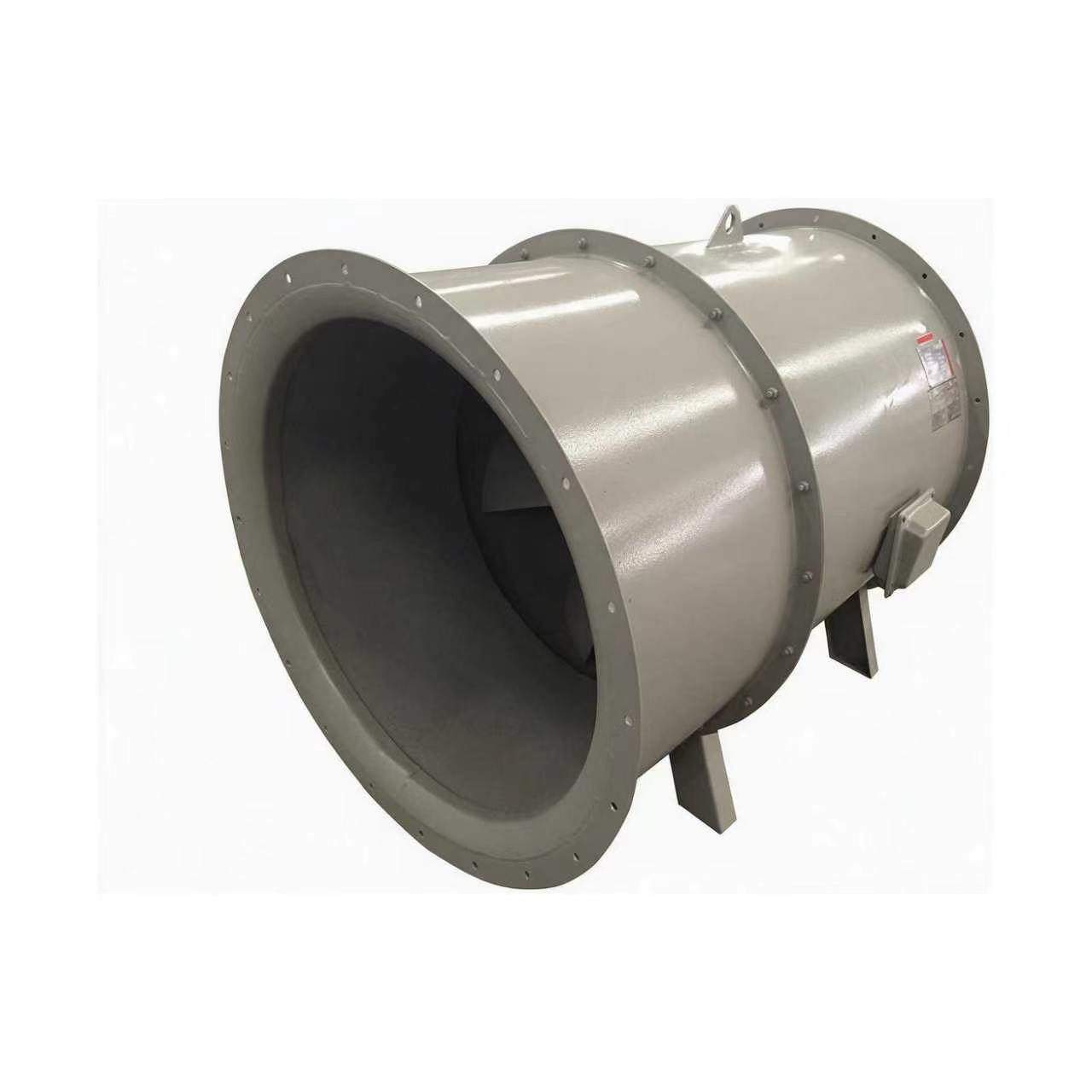

HL3-2A 型混流式通风机用于通风换气； PYHL-14A 轴流式消防排烟风机可作为高温排烟、通风换气两用。使用 条件如下：
1、应用场所HL3-A 型用于冷冻、空调、纺织、船 舶 、民 用 建筑等空调工程通风换气。 PYHL-14A 型用于隧道、地 下车库、冶金等高温排烟，在失火的情况下，能迅速排 烟 降 温 ，协助消防人员及时进入灾区灭火， 是消防安全 的必备设施。
2、输送气体的种类空气和其他不自燃的、对人体无害的、 对钢材无腐蚀性气体、在特殊环境中，可选用防爆型 混流风机。
3、气体内的杂质气体内不允许有黏性物质，所含的尘土 及硬质颗粒物不大于100mg/m³。
4、HL3-2A 通风机在-20℃~+45℃环境下可连续运转，PYHL-14A 轴 流式消防排烟风机，在280℃环境温度下可连续运行30min 以上。
结构特点
风机主要有叶轮、机壳、进口消声器、导流片、电动机等部件组成。叶轮采用有子午加速特点扭曲翼形叶片焊接在轮毂 上，经动平衡检验，超速试验，有良好的空气动力性能。
机壳采用圆筒形，采用全自动液压翻遍机 一 体成型，配有专利扎筋技术，强度高、圆度好。
性能与选择
1、风机的性能在性能表上查阅，表中列出的性能是最高效率范围内的性能，按流量分为五个性能点，选用时按性能表为准。
2、 出厂的风机合格品性能在额定流量下全压值不超过±5%。
3、性能选用表是标准状态下的性能， 无论技术文件或订货要求的性能均按标准状态为准，标准状态大气压pa=101325Pa,t =20℃, 相对 湿度ψ=50%时的空气状态，当实际使用条件与上述不符合时按有关公式进行换算。
4、风机安装方式可分为立式和卧式，如立式安装在订货时注明，如在流量、压力、安装尺寸等性能参数有特殊要求，厂家可另行设计生产。

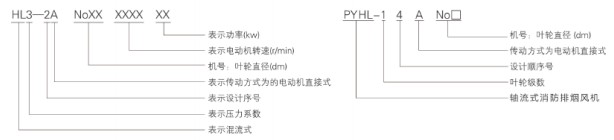

5、风机代号定义
混流式通风机性能参数
HL3-2A混流式通风机性能选用表
机号No | 转速(r/min) | 叶轮直径(mm) | 流量〔m³h〕 | 全压(Pa) | 配用电机功率(kw) | A 声 级 ( d B ) | 风机参考重量 约重kg |
2.5A | 2900 | 282 | 2253 2039 1696 | 402 452 532 542 554 | 0.75 | ≤73 | 32 |
1496 1340 | |||||||
1450 | 1126 1019 | 100 | 0.55 | ≤61 | 25 | ||
113 133 | |||||||
848 | |||||||
748 670 | 135 139 | ||||||
960 | 746 675 | 44 50 | 0.55 | ≤52 | 32 | ||
561 495 | 5B 59 | ||||||
444 | 61 | ||||||
3A | 2900 | 338 | 3893 | 578 | 1.1 | ≤74 | 41 |
3523 | 651 | ||||||
2930 | 767 | ||||||
2585 | 780 | ||||||
2316 | 798 | ||||||
1450 | 1946 | 145 | 0.55 | ≤61 | 39 | ||
1762 | 163 | ||||||
1465 | 192 | ||||||
1293 | 195 | ||||||
1158 | 200 | ||||||
960 | 1289 | 63 | 0.55 | ≤53 | 40 | ||
1166 | 71 | ||||||
970 | 84 | ||||||
856 | 85 | ||||||
767 | 87 | ||||||
3.5A | 2900 | 394 | 6181 | 787 | 2.2 | ≤75 | 54 |
5595 | 887 | ||||||
4653 | 1044 | ||||||
4104 | 1062 | ||||||
3678 | 1086 | ||||||
1450 | 3091 | 197 | 0.55 | ≤62 | 48 | ||
2797 2327 | 222 261 | ||||||
2052 | 265 | ||||||
1839 | 272 | ||||||
960 | 2046 | 86 | 0.55 | ≤54 | 49 | ||
1852 | 97 | ||||||
1540 | 114 | ||||||
1359 1217 | 116 119 | ||||||
4A | 1450 | 450 | 4614 4176 | 257 | 0.75 | ≤64 | 59 |
290 | |||||||
3473 | 341 | ||||||
3064 | 347 | ||||||
2745 | 355 | ||||||
960 | 3055 | 112 | 0.55 | ≤57 | 59 | ||
2765 | 127 | ||||||
2299 | 149 | ||||||
2028 | 152 | ||||||
1817 | 156 |
机号No | 转速(r/min) | 叶轮直径(mm) | 流量(m³h) | 全压(Pa) | 配用电机功率(kw) | A声级(dB) | 风机参考重量 约重kg |
4.5A | 1450 | 506 | 6569 5945 4945 4362 3908 4349 3936 3274 | 325 367 431 439 449 | 1.1 | ≤66 | 78 |
960 | 143 161 | 0.55 | ≤58 | 74 | |||
189 | |||||||
2888 | 192 | ||||||
2586 | 196 | ||||||
5A | 1450 | 563. | 9091 | 402 | 2.2 | ≤68 | 108 |
8156 | 453 | ||||||
6783 | 532 | ||||||
5984 | 542 | ||||||
5361 | 554 | ||||||
960 | 5966 | 176 | 0.75 | ≤60 | 95 | ||
5400 | 198 | ||||||
4491 | 233 | ||||||
3962 | 237 | ||||||
3549 | 243 | ||||||
5.5A | 1450 | 619 | 11993 | 486 | 3 | ≤70 | 123 |
10855 9028 7964 7136 7941 7187 5977 5273 4724 | 548 644 655 670 | ||||||
960 | 213 240 282 287 294 | 1.1 | ≤63 | 112 | |||
720 | 5955 5390 4483 3954 3543 | 120 135 159 162 165 | 1.1 | ≤57 | 122 | ||
6A | 1450 | 675 | 15571 | 578 | 5.5 | ≤72 | 169 |
14093 | 652 | ||||||
11721 | 767 | ||||||
10340 | 780 | ||||||
9264 | 798 | ||||||
960 | 10309 | 253 | 1.5 | ≤66 | 140 | ||
9330 | 286 | ||||||
7760 | 336 | ||||||
6846 | 342 | ||||||
6133 | 350 | ||||||
720 | 7732 | 142 | 1.1 | ≤58 | 144 | ||
6998 | 161 | ||||||
5820 | 189 | ||||||
5134 | 192 | ||||||
4600 | 197 |
机号No | 转速(r/min) | 叶轮直径(mm) | 流量(m³h) | 全压(Pa) | 配用电机功率(kw) | A声级(dB) | 风机参考重量 约重kg |
6.5A | 1450 | 732 | 19792 17918 14902 13146 11778 13107 11863 9866 8704 7798 9830 8897 7399 6528 | 679 765 890 916 937 | 7.5 | ≤75 | 203 |
960 | 298 335 394 401 411 167 189 222 226 | 2.2 | ≤68 | 176 | |||
720 | 1.1 | ≤62 | 167 | ||||
5849 | 231 | ||||||
7A | 1450 | 788 | 24726 | 787 | 11 | ≤78 | 268 |
22379 | 887 | ||||||
18612 16419 14710 16370 | 1044 1061 1086 | ||||||
960 | 345 | 3 | ≤70 | 218 | |||
14816 | 388 | ||||||
12322 | 457 | ||||||
10871 | 465 | ||||||
9340 | 476 | ||||||
720 | 12278 | 194 | 1.5 | ≤64 | 209 | ||
11112 | 219 | ||||||
9242 | 257 | ||||||
8153 7305 | 262 268 | ||||||
7.5A | 1450 | 844 | 30411 27525 22892 20195 | 904 1018 | 15 | ≤80 | 310 |
1198 | |||||||
1219 1247 | |||||||
18094 20135 18223 15156 13370 11979 15101 13668 11367 10027 8984 | 396 446 525 534 547 | 4 | ≤72 | 256 | |||
960 | |||||||
720 | 223 251 295 301 308 | 2.2 | ≤67 | 246 | |||
8A | 1450 | 900 | 36908 33405 27782 24505 | 1028 1159 1363 1387 | 18.5 | ≤83 | 371 |
21959 | 1419 | ||||||
960 | 24436 | 451 | 5.5 | ≤74 | 294 | ||
22117 | 508 | ||||||
18394 | 597 | ||||||
16227 | 608 | ||||||
14538 | 622 | ||||||
720 | 18327 16587 13795 | 253 286 | 2.2 | ≤70 | 276 | ||
336 342 350 | |||||||
12170 | |||||||
10904 |
机号No | 转速(r/min) | 叶轮直径(mm) | 流量(m³h) | 全压(Pa) | 配用电机功率(kw) | A声级(dB) | 风机参考重量 约重kg |
8.5A | 1450 | 957 | 44270 40068 33323 29398 26339 29310 26528 22062 19463 | 1161 1308 | 22 | ≤86 | 412 |
1539 1566 1602 509 573 674 686 702 | |||||||
960 | 7.5 | ≤77 | 347 | ||||
17438 | |||||||
720 | 21983 | 286 322 379 386 395 | 3 | ≤73 | 311 | ||
19896 16547 14597 | |||||||
13079 | |||||||
9A | 1450 | 1013 | 52551 | 1301 | 30 | ≤90 | 493 |
47563 | 1466 1726 1755 | ||||||
39557 34897 | |||||||
31266 | 1796 | ||||||
960 | 34793 | 570 | 11 | ≤80 | 396 | ||
31490 | 643 | ||||||
26189 | 756 | ||||||
23104 | 769 | ||||||
20700 26094 | 787 | ||||||
720 | 320 | 4 | ≤75 | 367 | |||
23618 | 362 | ||||||
19642 | 425 | ||||||
15525 | 433 | ||||||
14789 | 443 | ||||||
9.5A | 1450 | 1070 | 61806 55935 46526 41041 36769 40920 37033 30803 27172 24344 | 1448 1635 1921 1956 2001 | 37 | ≤93 | 577 |
960 | 634 717 842 857 877 | 11 | ≤82 | 423 | |||
720 | 30690 27774 23102 20379 18258 | 357 403 473 482 494 | 5.5 | ≤76 | 403 | ||
10A | 1450 | 1125 | 72087 65245 | 1606 | 55 | ≤96 | 716 |
1810 | |||||||
54262 | 2130 | ||||||
47869 | 2166 | ||||||
42888 | 2217 | ||||||
960 | 47726 43196 | 704 794 | 15 | ≤85 | 500 | ||
35925 | 934 | ||||||
31692 | 950 | ||||||
28395 | 972 | ||||||
720 | 35795 32397 26944 23770 | 396 446 | 7.5 | ≤77 | 461 | ||
525 | |||||||
534 | |||||||
21296 | 547 |
机号No | 转速(r/min) | 叶轮直径(mm)流量(m³h) | 全压(Pa) | 配用电机功率(kw) | 风机参考重量 A声级(dB) 约重kg | ||
10.5A | 1450 | 1181 | 83450 75523 62819 55413 49646 55250 50001 41591 36687 | 1769 1998 2346 2390 2444 | 75 | ≤99 | 903 |
960 | 775 876 1028 1047 | 18.5 | ≤87 | 597 | |||
32869 | 1071 | ||||||
720 | 41437 | 436 | 11 | ≤79 | 555 | ||
37501 | 492 578 589 602 | ||||||
31193 27515 24651 | |||||||
11A | 1450 | 1237 | 95949 | 1941 | 90 | ≤104 | 1060 |
86834 | 2192 | ||||||
72228 | 2575 | ||||||
63712 | 2623 | ||||||
57081 | 2682 | ||||||
960 | 63524 | 851 | 22 | ≤89 | 676 | ||
57490 | 961 | ||||||
47820 | 1128 | ||||||
42182 | 1149 | ||||||
37792 | 1176 | ||||||
720 | 47643 | 478 | 11 | ≤82 | 625 | ||
43117 | 540 | ||||||
35865 | 635 | ||||||
31636 | 646 | ||||||
28344 | 661 | ||||||
11.5A | 1450 | 1294 | 109636 | 2122 | 110 | ≤107 | 1368 |
99222 82532 72801 65224 | 2396 2814 2867 2932 | ||||||
960 | 72587 | 930 1050 1233 1256 1285 | 30 | ≤92 | 800 | ||
65692 54642 48200 43183 | |||||||
720 | 54440 | 523 | 15 | ≤84 | 733 | ||
49268 | 591 | ||||||
40981 | 694 | ||||||
36150 32387 | 707 723 | ||||||
12A | 1450 | 1350 | 124567 | 2311 | 132 | ≤111 | 1608 |
112734 | 2609 | ||||||
93772 | 3064 | ||||||
82716 | 3121 | ||||||
74107 | 3192 | ||||||
960 | 82472 | 1013 | 37 | ≤95 | 949 | ||
74638 62083 | 1144 | ||||||
1343 1368 | |||||||
54764 | |||||||
49054 | 1399 | ||||||
720 | 61854 | 570 | 15 | ≤86 | 813 | ||
55987 | 643 | ||||||
46562 | 755 | ||||||
41073 | 769 | ||||||
36798 | 787 | ||||||
机号No | 转速(t/min) | 叶轮直径(mm) | 流量(m³h) | 全压(Pa) | 配用电机功率(kw) | A声级(dB) | 风机参考重量 约重kg | |
12.5A | 1450 | 1406 | 140796 127422 | 2507 2831 3325 3387 3464 1099 1241 1457 | 160 | ≤117 | 1733 | |
105988 93492 83762 93217 84362 70171 61898 | ||||||||
960 | 45 | ≤99 | 1153 | |||||
1484 1518 | ||||||||
55456 | ||||||||
720 | 69912 | 618 | 18.5 | ≤88 | 928 | |||
63271 | 698 | |||||||
52628 46424 41592 | 820 | |||||||
835 854 | ||||||||
13A | 960 | 1462 | 104856 94896 | 1188 1342 | 55 | ≤103 | 1292 | |
78933 | 1576 | |||||||
69627 | 1605 | |||||||
62380 | 1642 | |||||||
720 | 78642 | 668 | 22 | ≤90 | 1040 | |||
71172 | 755 | |||||||
59200 | 886 | |||||||
52220 | 903 | |||||||
46785 | 923 | |||||||
560 | 61166 | 404 | 11 | ≤81 | 1021 | |||
55356 | 456 | |||||||
46044 | 536 | |||||||
40616 | 546 | |||||||
36388 | 558 | |||||||
13.5A | 960 | 1518 | 117426 | 1282 1447 1700 1731 1771 | 75 | ≤107 | 1649 | |
106272 88396 77974 69859 | ||||||||
720 | 88070 | 721 | 30 | ≤92 | 1200 | |||
79704 | 814 | |||||||
66297 | 956 974 996 | |||||||
58480 52394 68498 61992 57564 | ||||||||
560 | 436 492 578 | 15 | ≤82 | 1100 | ||||
45485 | 589 | |||||||
40751 | 602 | |||||||
14A | 960 | 1574 | 130963 | 1378 | 90 | ≤110 | 1843 | |
118522 | 1557 | |||||||
98586 | 1828 | |||||||
86963 | 1862 | |||||||
77912 | 1905 | |||||||
720 | 98222 | 775 | 37 | ≤94 | 1402 | |||
88892 | 875 | |||||||
73939 | 1028 | |||||||
65222 | 1047 | |||||||
58434 | 1071 | |||||||
560 | 76395 | 469 | 18.5 | ≤84 | 1223 | |||
69138 | 529 | |||||||
57508 | 622 | |||||||
50728 | 633 | |||||||
45448 | 648 | |||||||
HL3-2A型双速混流式通风机性能参数表
机号 No | 转速 (r/min) | 叶轮 直径 (mm) | 流量/(m³/h) | 全压/Pa | 配用电机功率/kw | 风机参考重量 约重kg |
2.5A | 2900/1450 | 282 | 2253/1126 | 402/100 | 0.95/0.25 | 32 |
2039/1019 | 452/133 | |||||
1696/848 | 532/133 | |||||
1496/748 | 542/135 | |||||
1340/670 | 554/139 | |||||
3A | 2900/1450 | 338 | 3893/1946 | 578/145 | 1.4/0.30 | 46 |
3523/1762 | 651/163 | |||||
2930/1465 | 767/192 | |||||
2585/1293 | 780/195 | |||||
2316/1158 | 798/200 | |||||
1450/960 | 1946/1298 | 145/63 | 1.1/0.32 | 46 | ||
1762/1166 | 163/71 | |||||
1465/970 | 192/84 | |||||
1293/856 | 195/85 | |||||
1158/767 | 200/87 | |||||
3.5A | 2900/1450 | 394 | 6181/3091 | 787/197 | 2.5/0.65 | 68 |
5595/2797 | 887/222 | |||||
4653/2327 | 1044/261 | |||||
4104/2052 | 1062/265 | |||||
3678/1839 | 1086/272 | |||||
1450/960 | 3091/2046 | 197/86 | 1.1/0.32 | 59 | ||
2797/1852 | 222/97 | |||||
2327/1540 | 261/114 | |||||
2052/1359 | 265/116 | |||||
1839/1217 | 272/119 | |||||
4A | 2900/1450 | 450 | 9227/4614 | 1028/257 | 5.5/0.75 | 104 |
8351/4176 | 1159/290 | |||||
6946/3473 | 1363/341 | |||||
6127/3064 | 1387/347 | |||||
5490/2745 | 1419/355 | |||||
1450/960 | 4614/3055 | 257/112 | 1.1/0.32 | 67 | ||
4176/2765 | 290/127 | |||||
3473/2299 | 341/149 | |||||
3064/2028 | 347/152 | |||||
2745/1817 | 355/156 | |||||
4.5A | 2900/1450 | 506 | 13138/6569 | 1301/325 | 8/2 | 120 |
11891/5945 9889/4945 8724/4362 7816/3908 6569/4349 | 1466/367 1725/431 1755/439 1796/449 | |||||
1450/960 | 325/143 | 1.4/0.45 | 85 | |||
5945/3936 | 367/161 | |||||
4945/3274 | 431/189 | |||||
4362/2888 | 439/192 | |||||
3908/2586 | 449/196 | |||||
5A | 2900/1450 | 563 | 18022/9091 | 1606/402 | 16/38 | 185 |
16311/8156 | 1810/453 | |||||
13565/6783 | 2130/532 | |||||
11967/5984 | 2167/542 | |||||
10722/5361 | 2217/554 | |||||
1450/960 | 9091/5966 | 402/176 | 2.2/0.7 | 113 | ||
8156/5400 6783/4491 5984/3962 | 453/198 | |||||
532/233 | ||||||
542/237 | ||||||
5361/3549 | 554/243 |
机号 No | 转速 (r/min) | 叶轮 直径 (mm) | 流量/(m³/h) | 全压/Pa | 配用电机功率/kw | 风机参考重量 约 重 k g |
5.5A | 1450/960 | 619 | 11993/7941 10855/7187 9028/5977 7964/5273 7136/4724 7941/5955 | 486/213 548/240 | 3.3/1.1 | 140 |
644/282 655/287 | ||||||
670/294 | ||||||
960/720 | 213/120 | 1.3/0.55 | 123 | |||
7187/5390 | 240/135 | |||||
5977/4483 | 282/159 | |||||
5273/3954 | 287/162 | |||||
4724/3543 | 294/165 | |||||
1450/720 | 11993/5955 | 486/120 | 3.2/0.9 | 140 | ||
10855/5390 | 548/135 | |||||
9028/4483 | 644/159 | |||||
7964/4483 | 655/162 | |||||
7136/3543 | 670/165 | |||||
6A | 1450/960 | 675 | 15571/10309 | 578/253 | 6.7/22 | 191 |
14093/9330 11721/7760 | 652/286 | |||||
767/336 | ||||||
10340/6846 | 780/342 | |||||
9264/6133 | 798/350 | |||||
960/720 | 10309/7732 | 253/142 | 16/0.75 | 146 | ||
9330/6998 7760/5820 | 286/161 | |||||
336/189 | ||||||
6846/5134 | 342/192 | |||||
6133/4600 | 350/197 | |||||
1450/720 | 15571/7732 | 578/142 | 6.3/1.5 | 191 | ||
14903/6998 | 652/161 | |||||
11721/5820 | 767/189 | |||||
10340/5134 | 780/192 | |||||
9264/4600 | 789/197 | |||||
6.5A | 1450/960 | 732 | 19797/13107 17918/11863 | 679/298 | 9/3 | 191 |
765/335 | ||||||
14902/9866 13146/8704 | 890/394 | |||||
916/401 | ||||||
11778/7798 | 937/411 | |||||
960/720 | 13107/9830 | 298/167 | 2.6/1.2 | 184 | ||
11863/8897 | 335/189 | |||||
9866/7399 | 394/222 | |||||
8704/6528 | 401/226 | |||||
7798/5849 | 411/231 | |||||
1450/720 | 19797/9830 | 679/167 | 8.9/2 | 241 | ||
17918/8897 | 765/189 | |||||
14902/7399 | 890/222 | |||||
13146/6528 | 916/226 | |||||
11778/5849 | 937/231 | |||||
7A | 1450/960 | 788 | 24726/16370 | 787/345 | 12/4 | 270 |
22379/14816 18612/12322 | 878/388 | |||||
1044/457 | ||||||
16419/10871 | 1061/465 | |||||
14710/9340 | 1088/476 | |||||
960/720 | 16370/12278 | 345/194 | 3.7/1.8 | 235 | ||
14816/11112 | 388/219 | |||||
12322/9242 | 457/257 | |||||
10871/8153 | 465/262 | |||||
9340/7305 | 476/263 | |||||
1450/720 | 24726/12278 | 787/194 | 12/2.7 | 270 | ||
22379/11112 18612/9242 | 887/219 | |||||
1044/257 | ||||||
16419/8153 14710/7305 | 1062/262 | |||||
1086/268 |
机号 No | 转速 (r/min) | 叶轮 直径 (mm) | 流量/(m³/h) | 全压/Pa | 配用电机功率/kw | 风机参考重量 约重kg |
7.5A | 1450/960 | 844 | 30411/20135 27525/18223 22892/15156 20195/13370 18094/11979 20135/15101 18223/13668 15156/11367 13370/10027 11979/8984 | 904/396 1018/446 1198/525 1219/534 1247/547 | 15.5/5.1 | 360 |
960/720 | 396/223 | 3.7/1.8 | 266 | |||
446/251 525/295 578/301 621 /308 | ||||||
1450/720 | 30411/15101 27525/13668 22892/11367 20195/10027 | 904/223 1018/251 | 16/4 | 360 | ||
1198/295 1219/301 | ||||||
18094/8984 | 1247/308 | |||||
8A | 1450/960 | 900 | 36908/24436 | 1028/451 | 17/5.5 | 392 |
33405/22117 | 1159/508 | |||||
27782/18394 | 1363/597 | |||||
24509/16227 21959/14538 24436/18327 | 1387/608 | |||||
1419/622 | ||||||
960/720 | 451/253 | 6/2.6 | 333 | |||
22117/16587 | 508/286 | |||||
18394/13795 | 597/336 | |||||
16227/12170 | 608/342 | |||||
14538/10904 | 622/350 | |||||
1450/720 | 36908/18327 33405/16587 | 1028/253 | 19.5/5 | 392 | ||
1159/286 | ||||||
27782/13795 24509/12170 | 1363/336 1387/342 | |||||
21959/10904 | 1419/350 | |||||
8.5A | 1450/960 | 957 | 44270/29310 | 1161/509 | 24/8 | 471 |
40068/26528 33323/22062 | 1308/573 1539/654 | |||||
29398/19463 | 1566/686 | |||||
960/720 | 29310/21983 26528/19463 | 509/286 | 8/3.7 | 381 | ||
573/322 | ||||||
22062/16547 | 654/379 | |||||
19463/14597 | 716/386 | |||||
17438/13079 | 775/395 | |||||
1450/720 | 44270/21983 | 1161/286 | 20/10 | 471 | ||
40068/19896 | 1308/322 | |||||
33323/16547 29398/14597 | 1539/379 | |||||
1566/386 | ||||||
26339/13079 | 1602/395 | |||||
9A | 1450/960 | 1013 | 52551/34793 | 1301/570 | 30/10 | 565 |
47563/31490 39557/26189 | 1466/643 | |||||
1726/756 | ||||||
34897/23104 31226/20700 | 1755/769 | |||||
1796/787 | ||||||
960/720 | 34932/26094 | 570/320 | 12/5.5 | 450 | ||
31490/23618 | 643/362 | |||||
26189/19642 | 756/425 | |||||
23104/15525 | 769/433 | |||||
20700/14789 | 787/443 | |||||
1450/720 | 52551/26094 47563/23618 39557/19642 34897/15525 31226/14789 | 1301/320 | 29/7.5 | 565 | ||
1466/362 | ||||||
1726/425 1755/433 1796/443 |
机号 No | 转速 (r/min) | 叶轮 直径 (mm) | 流量/(m³/h) | 全压/Pa | 配用电机功率/kw | 风机参考重量 约 重 k g |
9.5A | 1450/960 | 1070 | 61806/40920 55935/37033 46526/30803 41041/27127 36769/24344 40920/30690 37033/27774 30803/23102 27172/20379 | 1448/635 1636/716 1921/842 1957/858 2001/878 | 37/12 | 594 |
960/720 | 635/357 716/403 | 12/5.5 | 477 | |||
842/474 858/482 | ||||||
24344/18258 61806/30690 | 878/493 | |||||
1450/720 | 1448/357 | 40/9.5 | 594 | |||
55935/27774 46526/23102 | 1636/403 | |||||
1921/474 | ||||||
41041/20379 | 1957/482 | |||||
36769/18258 | 2001/493 | |||||
10A | 1450/960 | 1125 | 72087/47726 | 1605/704 | 60/20 | 824 |
65245/43196 54262/35925 | 1812/794 | |||||
2128/932 | ||||||
47869/31692 42888/28395 | 2168/950 | |||||
2217/972 | ||||||
960/720 | 47726/35795 43196/32397 35925/26944 31692/23770 | 704/396 | 17/8 | 556 | ||
794/447 | ||||||
932/525 | ||||||
950/535 | ||||||
28395/21296 | 972/547 | |||||
1450/720 | 72087/35795 | 1605/396 | 65/17 | 824 | ||
65245/32397 | 1812/447 | |||||
54262/26944 | 2128/525 | |||||
47869/23770 | 2168/535 | |||||
42888/21296 | 2217/547 | |||||
10.5A | 1450/960 | 1181 | 83450/55250 | 1769/776 | 72/17 | 936 |
75523/50001 62819/41591 | 1998/876 | |||||
2346/1029 | ||||||
55413/36687 49646/32869 | 2390/1048 2444/1072 | |||||
960/720 | 55250/41437 50001/37501 | 776/436 | 20/10 | 621 | ||
876/493 | ||||||
41591/31193 36687/27515 32869/24651 | 1029/579 | |||||
1048/589 | ||||||
1072/603 | ||||||
1450/720 | 83450/41437 75523/37501 | 1769/436 | 75/18.5 | 936 | ||
1998/493 | ||||||
62819/31193 55413/27515 | 2346/579 2390/589 | |||||
49646/24651 | 2444/603 | |||||
11A | 960/720 | 1237 | 63524/47643 | 851/478 | 25/12 | 761 |
57490/43117 47820/35865 | 961/540 | |||||
1128/635 | ||||||
42182/31636 37792/28344 | 1149/646 | |||||
1176/661 | ||||||
11.5A | 960/720 | 1294 | 72587/54440 | 930/523 | 30/15 | 900 |
65692/49268 54642/40981 48200/36150 43183/32387 | 1050/591 | |||||
1233/694 1256/707 | ||||||
1285/723 | ||||||
12A | 960/720 | 1350 | 82472/61854 74638/55978 | 1013/570 | 37/18 | 1094 |
1144/643 | ||||||
62083/46562 54764/41073 49064/36798 | 1343/755 | |||||
1368/769 1399/787 |
机号 No | 转速 (r/min) | 叶轮 直径 (mm) | 流量/(m³/h) | 全压/Pa | 配用电机功率/kw | 风机参考重量 约重kg |
12.5A | 960/720 | 1406 | 93217/69912 | 1099/618 | 45/22 | 1230 |
84362/63271 | 1241/698 | |||||
70171/52628 | 1457/820 | |||||
61898/46424 | 1484/835 | |||||
55456/41592 | 1518/854 | |||||
13A | 960/720 | 1462 | 104856/78642 | 1188/668 | 55/27 | 1316 |
94896/71172 | 1342/755 | |||||
78922/59200 | 1576/886 | |||||
69627/52220 | 1605/903 | |||||
62380/46785 | 1642/923 | |||||
720/560 | 78642/61166 | 668/404 | 22/12 | 1136 | ||
71172/55356 | 755/456 | |||||
59200/46044 | 886/536 | |||||
52220/40616 | 903/546 | |||||
46785/36388 | 923/558 | |||||
13.5A | 720/560 | 1518 | 88070/68498 | 721/436 | 37/20 | 1406 |
79704/61992 | 814/492 | |||||
66297/57564 | 956/589 | |||||
58480/45485 | 974/589 | |||||
52394/40751 | 996/602 | |||||
14A | 720/560 | 1574 | 98222/76395 | 775/469 | 40/22 | 1503 |
88892/69138 | 875/529 | |||||
73939/57508 | 1028/622 | |||||
65222/50728 | 1047/633 | |||||
58434/45448 | 1071/648 |
外形及安装尺寸

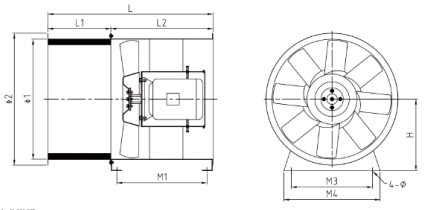

HL3-2A 型风机外型安装尺寸示意图
技术说明：
1、 该风机的外形尺寸为集中统一尺寸， 一般取风机转速的中间值长度为主，出图时以此图为准。
2、加工尺寸应尽量精确，在风机的总体长度上允许偏差为±10mm,支架腿尺寸允许偏差为±5mm。
型号 | 转速 (rpm) | 功率 (kW) | 电机 机座号 | φ1 (mm) | φ2 (mm) | M1 (mm) | M3 (mm) | M4 (mm) | L (mm) | L1 (mm) | L2 (mm) | H (mm) | 4-ø (mm) |
2.5A | 2900 | 0.75 | 80 | 290 | 340 | 303 | 160 | 260 | 570 | 220 | 350 | 205 | 4-φ12 |
3A | 2900 | 1.1 | 80 | 346 | 396 | 353 | 180 | 280 | 620 | 220 | 400 | 233 | 4-φ12 |
1450 | 0.55 | 80 | 353 | 620 | 220 | 400 | |||||||
3.5A | 2900 1450 | 2.2 | 90 | 402 | 462 | 413 353 | 220 | 320 | 680 | 220 | 460 | 261 | 4-φ12 |
0.55 | 80 | 620 | 220 | 400 | |||||||||
4A | 1450 | 0.75 | 80 | 458 | 518 | 332 | 260 | 360 | 640 | 240 | 400 | 289 | 4-φ12 |
4.5A | 1450 | 1.1 | 90 | 514 | 574 | 392 | 300 | 400 | 740 | 280 | 460 | 317 | 4-φ12 |
5A | 1450 | 2.2 | 100 | 573 | 633 | 412 | 340 | 440 | 790 | 310 | 480 | 347 | 4-φ12 |
5.5A | 1450 | 3 | 100 | 629 | 689 | 412 | 380 | 480 | 810 | 330 | 480 | 375 | 4-φ12 |
6A | 1450 | 5.5 | 132 | 685 | 765 | 472 | 420 | 520 | 900 | 360 | 540 | 403 | 4-φ12 |
6.5A | 1450 | 7.5 | 132 | 742 | 822 | 527 | 460 | 560 | 990 | 390 | 600 | 431 | 4-φ12 |
7A | 1450 | 11 | 160 | 798 | 878 | 740 | 540 | 640 | 1240 | 420 | 820 | 459 | 4-φ12 |
7.5A | 1450 | 15 | 160 | 854 | 934 | 740 | 580 | 680 | 1280 | 460 | 820 | 487 | 4-φ16 |
8A | 1450 | 18.5 | 180 | 910 | 990 | 795 625 | 620 | 720 | 1370 1200 | 490 | 880 | 515 | 4-φ16 |
960 | 5.5 | 132 | 490 | 710 | |||||||||
8.5A | 1450 | 22 | 180 | 967 | 1047 | 795 | 700 | 800 | 1400 | 520 | 880 | 544 | 4-φ16 |
960 | 7.5 | 160 | 735 | 1340 | 520 | 820 | |||||||
9A | 1450 | 30 | 200 | 1023 | 1103 | 880 730 | 700 | 800 | 1520 | 550 | 970 | 572 | 4-φ16 |
960 | 11 | 160 | 1370 | 550 | 820 | ||||||||
9.5A | 1450 | 37 | 225 | 1080 | 1160 | 910 | 780 | 880 | 1590 | 590 | 1000 | 600 | 4-φ16 |
960 | 11 | 160 | 730 | 1410 | 590 | 820 | |||||||
10A | 960 | 15 | 180 | 1137 | 1217 | 790 | 780 | 880 | 1500 | 620 | 880 | 629 | 4-φ16 |
720 | 7.5 | 160 | 730 | 1440 | 620 | 820 | |||||||
10.5A | 960 | 18.5 | 200 | 1193 | 1273 | 880 790 | 860 | 960 | 1620 1530 | 650 | 970 | 657 | 4-φ16 |
720 | 11 | 180 | 650 | 880 | |||||||||
11A | 960 | 22 | 200 | 1249 | 1349 | 872 782 | 860 | 960 | 1630 | 660 | 970 | 685 | 4-φ16 |
720 | 11 | 180 | 1540 | 660 | 880 | ||||||||
11.5A | 960 | 30 | 225 | 1306 | 1406 | 898 868 | 940 | 1040 | 1690 | 690 | 1000 | 713 | 4-φ16 |
720 | 15 | 200 | 1660 | 690 | 970 | ||||||||
12A | 960 | 37 | 250 | 1362 | 1462 | 1040 | 940 | 1040 | 1870 | 720 | 1150 | 741 | 4-φ20 |
720 | 15 | 200 | 860 | 1690 | 720 | 970 | |||||||
12.5A | 960 | 45 | 280 | 1418 | 1518 | 1120 890 | 1020 | 1120 | 1980 | 750 | 1230 1000 | 769 | 4-φ20 |
720 | 18.5 | 225 | 1750 | 750 | |||||||||
13A | 960 | 55 | 280 | 1474 | 1574 | 1110 880 | 1020 | 1120 | 2010 | 780 | 1230 | 797 | 4-φ20 |
720 | 22 | 225 | 1780 | 780 | 1000 | ||||||||
13.5A | 960 | 75 | 315S | 1534 | 1634 | 1310 1030 | 1100 | 1200 | 2240 | 810 | 1430 | 827 | 4-φ20 |
720 | 30 | 250 | 1960 | 810 | 1150 | ||||||||
14A | 960 | 90 | 315M | 1590 | 1690 | 1360 1110 | 1180 | 1280 | 2320 2070 | 840 | 1480 | 855 | 4-φ20 |
720 | 37 | 280 | 840 | 1230 |
备注：1、为了保证用户的安装尺寸，底座钻孔(4-φ)仅供参考，若无用户说明，风机法兰一般不打孔，如有特殊要求，可按要求制作。
2、机号7#以下产品，一般采用无内筒结构，如有特殊要求，可按要求制作。

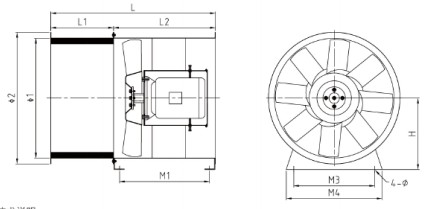

HL3-2A 型双速风机外形安装尺寸示意图
技术说明：
1、该风机的外形尺寸为集中统一尺寸， 一般取风机转速的中间值长度为主，出图时以此图为准。
2、加工尺寸应尽量精确，在风机的总体长度上允许偏差为±10mm,支架腿尺寸允许偏差为±5mm。
型号 | 转 速 功率 | 电 机 | φ1 | φ2 | M1 | M3 | M4 | L | L1 | L2 | H | 4-φ | |
(rpm) (kW) | 机座号 | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | ||
2.5A | 2P/4P 0.95/0.25 | 80 | 290 | 340 | 303 | 160 | 260 | 570 | 220 | 350 | 205 | 4φ12 | |
3A | 2P/4P 1.4/0.3 4P/6P 1.1/0.32 | 80 90 | 346 | 396 | 353 413 | 180 | 280 | 620 680 | 220 220 | 400 460 | 233 | 4φ12 | |
3.5A | 2P/4P 2.5/0.65 4P/6P 1.1/0.32 | 100 90 | 402 | 462 | 433 413 | 220 | 320 | 700 680 | 220 220 | 480 460 | 261 | 4φ12 | |
4A | 2P/4P 5.9/1.4 4P/6P 1.1/0.32 | 132 90 | 458 | 518 | 472 392 | 260 | 360 | 780 700 | 240 240 | 540 460 | 289 | 4φ12 | |
4.5A | 2P/4P 8/2 4P/6P 1.4/0.45 | 132 90 | 514 | 574 | 532 392 | 300 | 400 | 880 740 | 280 280 | 600 460 | 317 | 4φ12 | |
5A | 2P/4P 16/3.8 4P/6P 2.2/0.7 | 160 100 | 573 | 633 | 662 412 | 340 | 440 | 1040 790 | 310 310 | 730 480 | 347 | 4φ12 | |
5.5A | 4P/6P 3.3/1.1 6P/8P 1.3/0.55 | 112 100 | 629 | 689 | 412 412 | 380 | 480 | 810 810 | 330 330 | 480 480 | 375 | 4φ12 | |
6A | 4P/6P 6.7/22 6P/8P 1.6/0.75 | 132 100 | 685 | 765 | 532 412 | 420 | 520 | 960 840 | 360 360 | 600 480 | 403 | 4φ12 | |
6.5A | 4P/6P 9/3 6P/8P 2.6/1.2 | 160 132 | 742 | 822 | 617 467 | 460 | 560 | 1080 930 | 390 390 | 690 540 | 431 | 4φ12 | |
7A | 4P/6P 12/4 6P/8P 3.7/1.8 | 160 132 | 798 | 878 | 740 630 | 540 | 640 | 1240 1130 | 420 420 | 820 710 | 459 | 4φ12 | |
7.5A | 4P/6P 15.5/5.1 6P/8P 3.7/1.8 | 180 132 | 854 | 934 | 800 630 | 580 | 680 | 1340 1170 | 460 460 | 880 710 | 487 | 4φ16 | |
8A | 4P/6P 17/5.5 6P/8P 6/2.6 | 180 160 | 910 | 990 | 795 735 | 620 | 720 | 1370 1310 | 490 490 | 880 820 | 515 | 4φ16 | |
8.5A | 4P/6P 24/8 6P/8P 8/3.7 | 200 160 | 967 | 1047 | 885 735 | 700 | 800 | 1490 1340 | 520 520 | 970 820 | 544 | 4φ16 | |
9A | 4P/6P 30/10 | 225 | 1023 | 1103 | 810 | 700 | 800 | 1550 | 550 | 1000 | 572 | 4φ16 | |
9.5A | 4P/6P 37/12 | 225 | 1080 | 1160 | 910 | 780 | 880 | 1590 | 590 | 1000 | 600 | 4φ16 | |
10A | 6P/8P 17/8 | 200 | 1137 | 1217 | 880 | 780 | 880 | 1590 | 620 | 970 | 629 | 4φ16 | |
10.5A | 6P/8P 20/10 | 1193 | 1273 | 880 | 860 | 960 | 1620 | 650 | 970 | 657 | 4-φ16 | ||
11A | 6P/8P 25/12 | 225 | 1249 | 1349 | 902 | 860 | 960 | 1660 | 660 | 1000 | 685 | 4φ16 | |
11.5A | 6P/8P 30/15 | 1306 | 1406 | 1048 | 940 | 1040 | 1840 | 690 | 1150 | 713 | 4-φ16 | ||
12A | 6P/8P 37/18 | 280 | 1362 | 1462 | 1120 | 940 | 1040 | 1950 | 720 | 1230 | 741 | 4φ20 | |
12.5A | 6P/8P 45/22 | 280 | 1418 | 1518 | 1120 | 1020 | 1120 | 1980 | 750 | 1230 | 769 | 4φ20 | |
13A | 6P/8P 8P/10P | 55/27 22/12 | 280 250 | 1474 | 1574 | 1110 1030 | 1020 | 1120 | 2010 1930 | 780 780 | 1230 1150 | 797 | 4φ20 |
13.5A | 8P/10P 37/20 | 280 | 1534 | 1634 | 1110 | 1100 | 1200 | 2040 | 810 | 1230 | 827 | 4φ20 | |
14A | 8P/10P 40/22 | 315 | 1590 | 1690 | 1310 | 1180 | 1280 | 2270 | 840 | 1430 | 855 | 4φ20 | |
备注：1、为了保证用户的安装尺寸，底座钻孔(4-φ)仅供参考，若无用户说明，风机法兰一般不打孔，如有特殊要求，可按要求制作。
2、机号7#以下产品，一般采用无内筒结构，如有特殊要求，可按要求制作。
常见问题
请提供型号、风量、全压/静压、安装方向、进出风形式、材质、保温、电机电压/频率、控制方式、过滤模块、防排烟要求、数量及包装要求。性能、尺寸及认证信息以确认的产品和订单文件为准。
