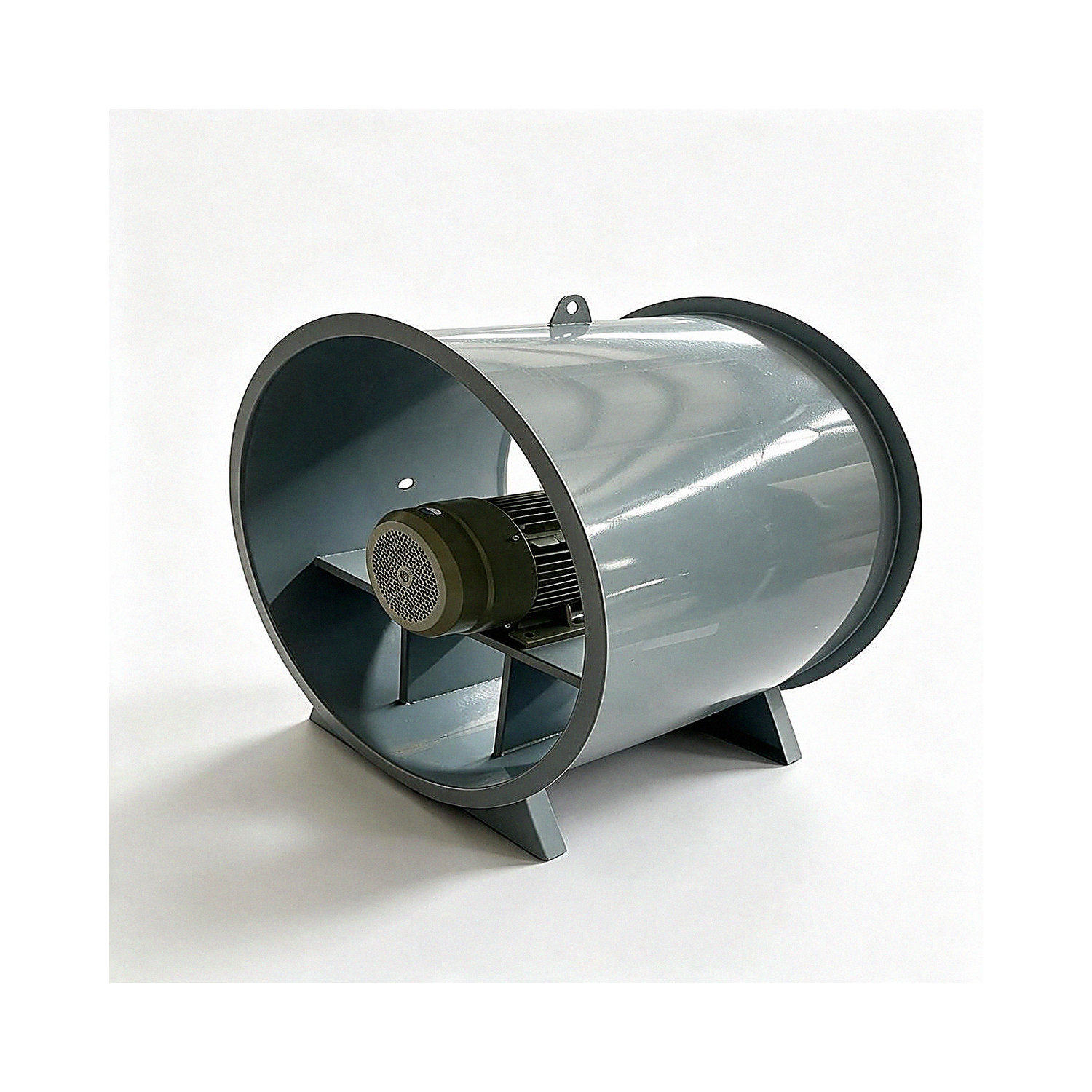

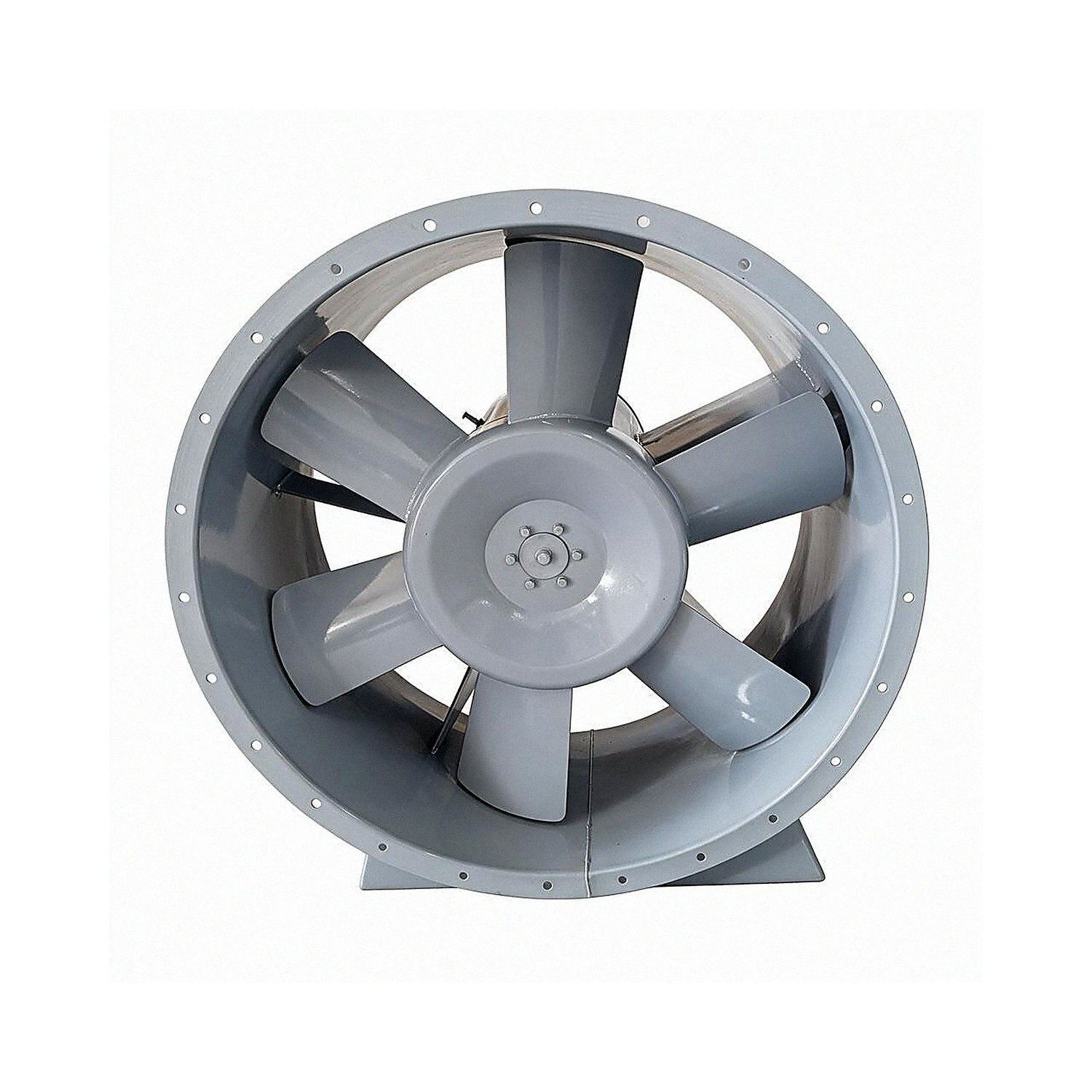

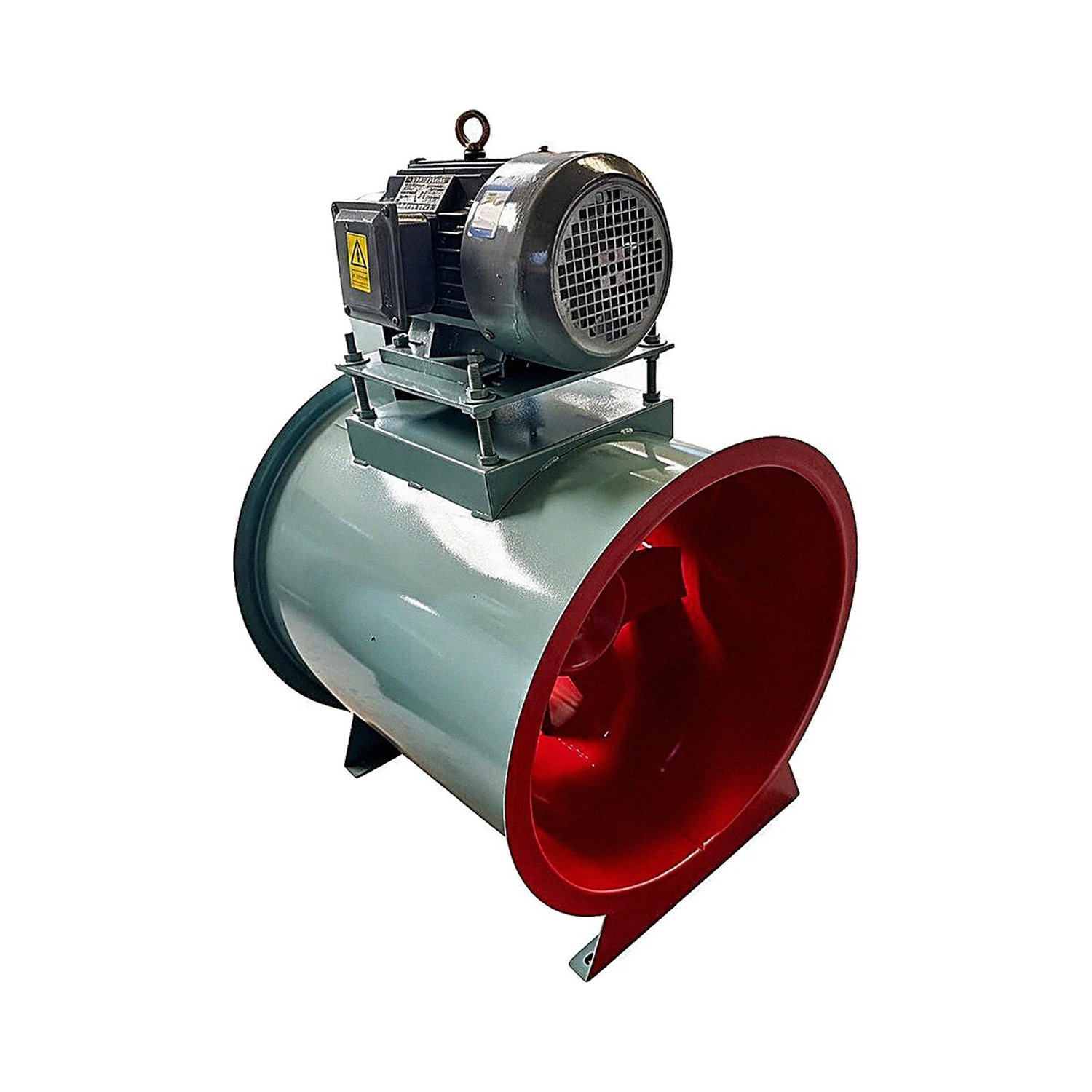

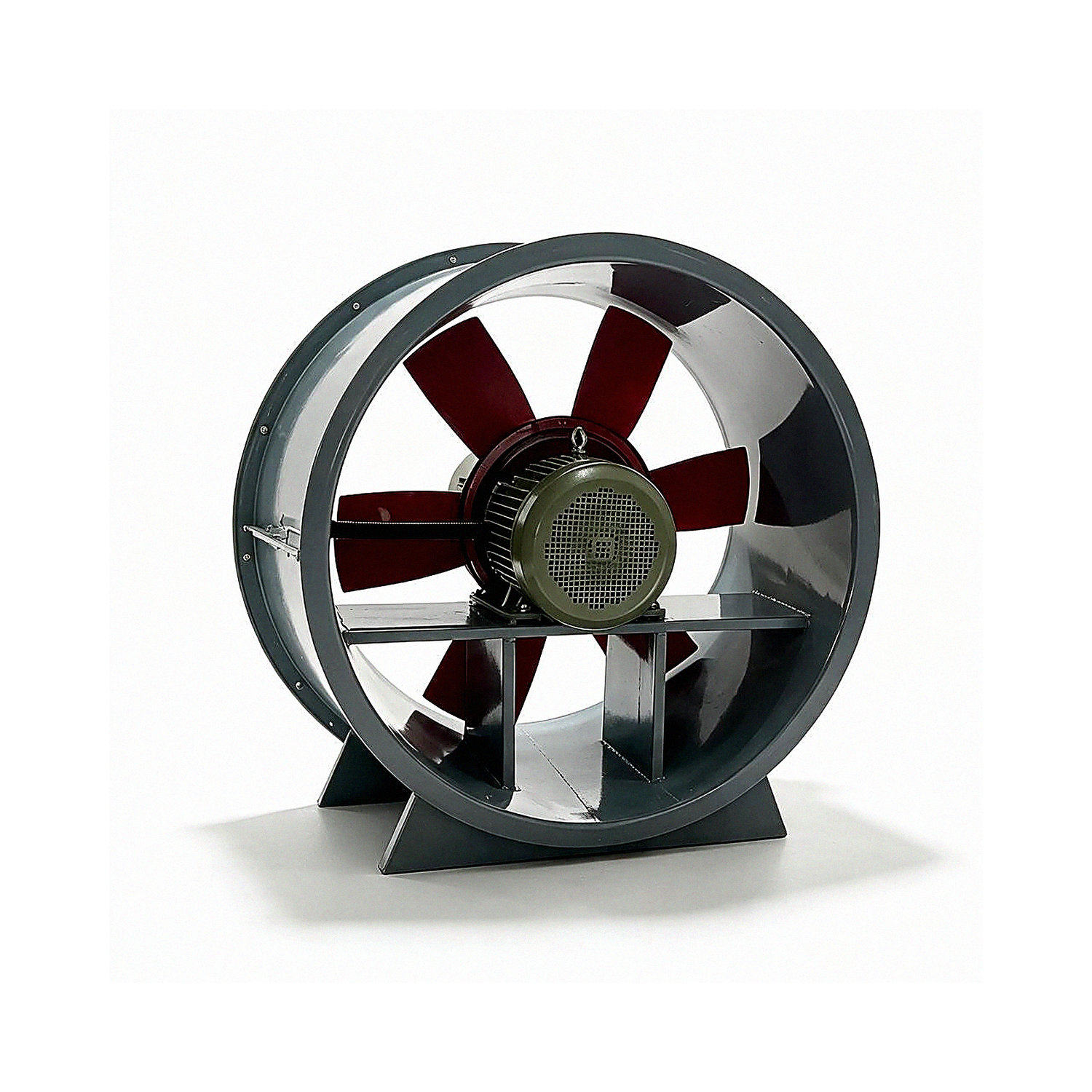

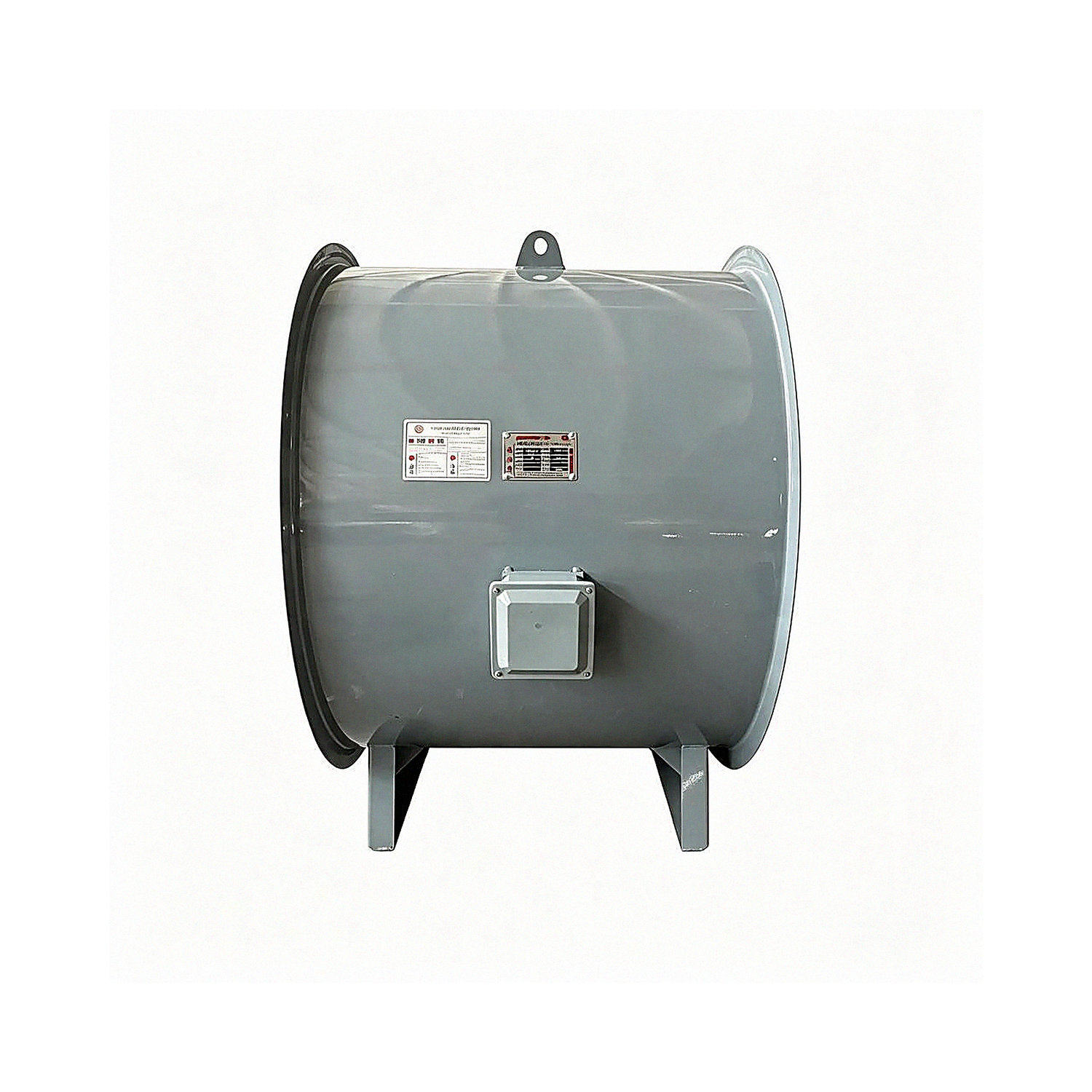

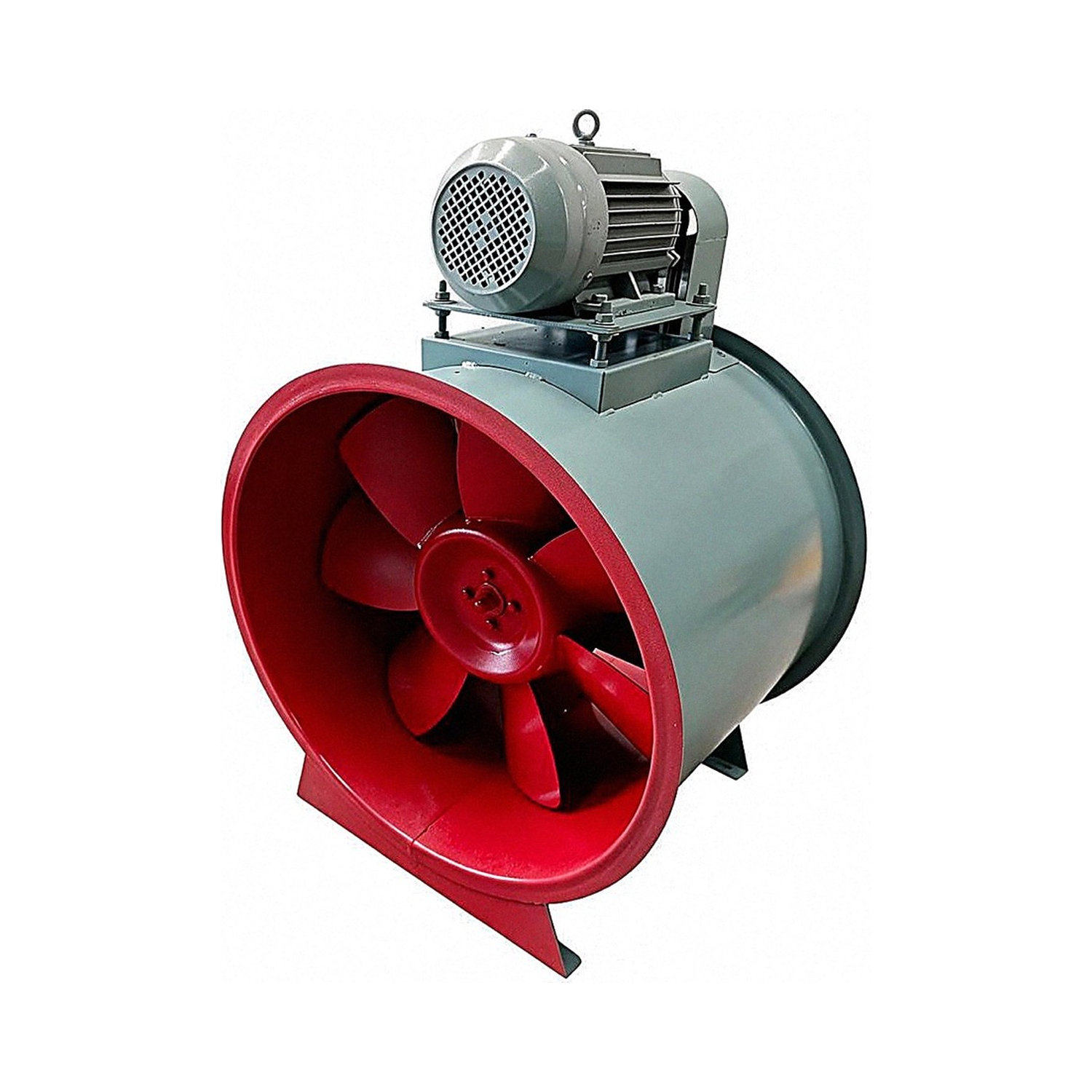

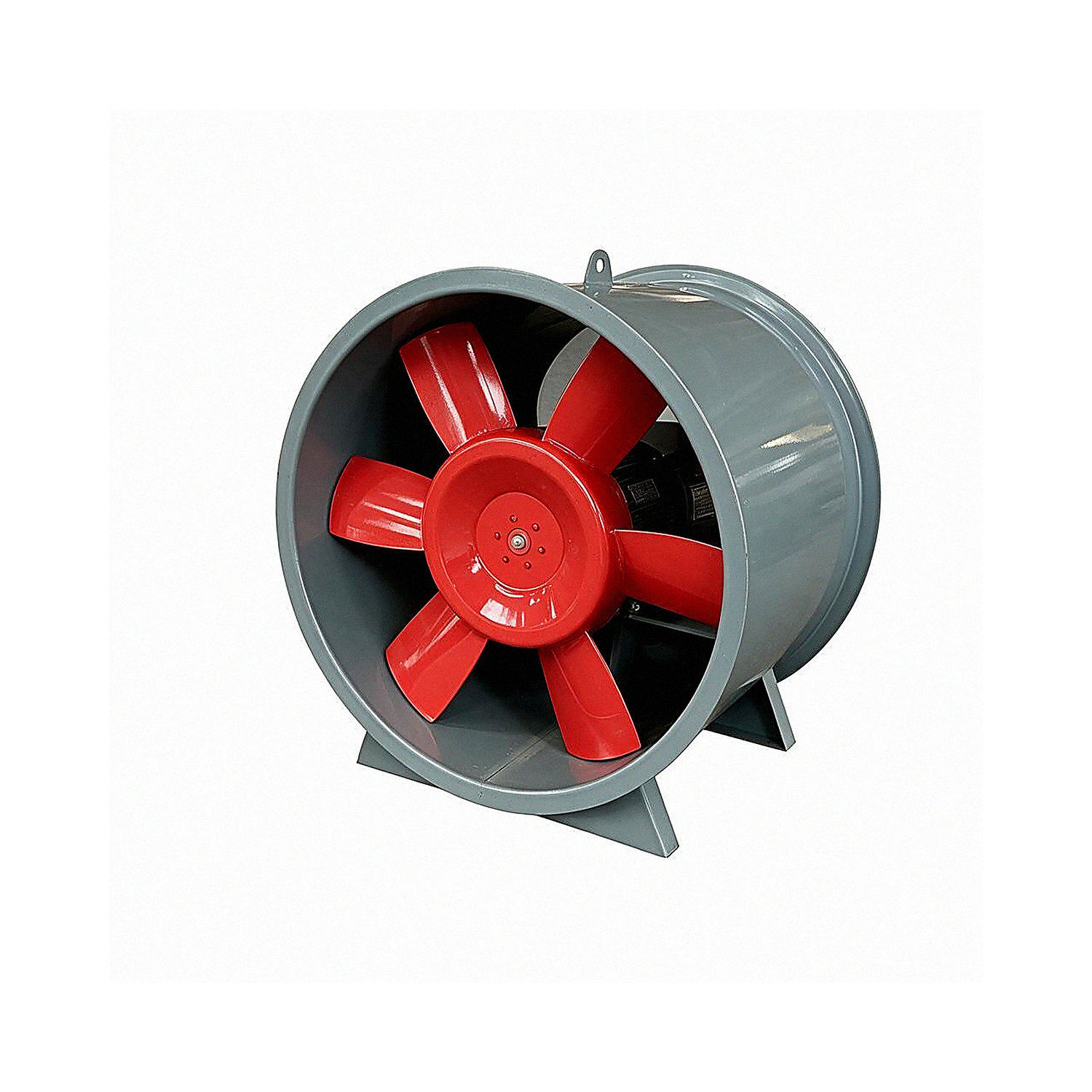

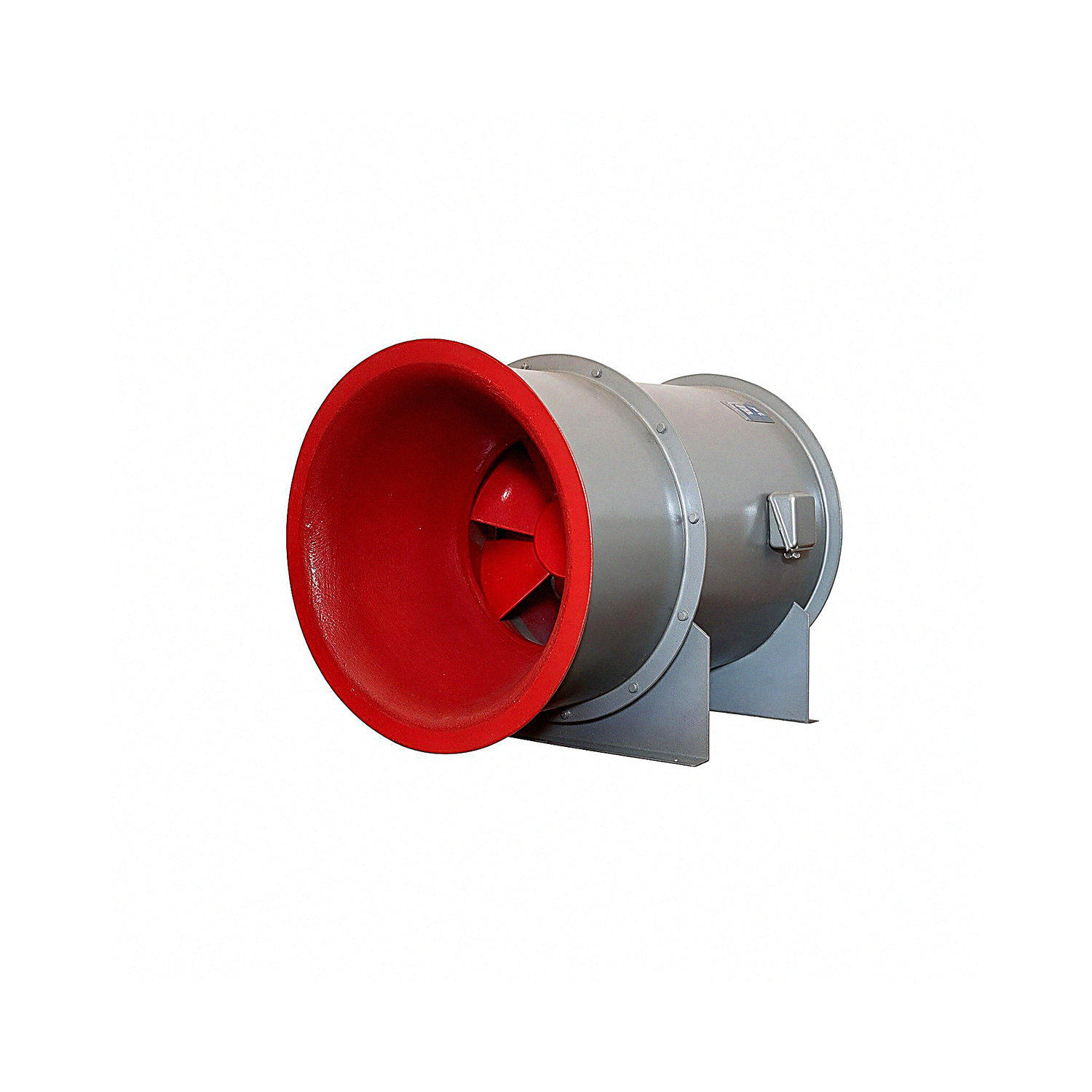

SWF 系列混流式通风机

1、效率高、高效区宽

本风机采用先进的CAD系统软件，并经多目标优化、性能预示设计研制的高科技产品，应用斜流子午加速方法(亦称斜流风机),压力较同机号轴流风机高，风量较同机号离心风机大，具有效率高、高效区宽等特点。

2、结构紧凑，安装方便，运行可靠：

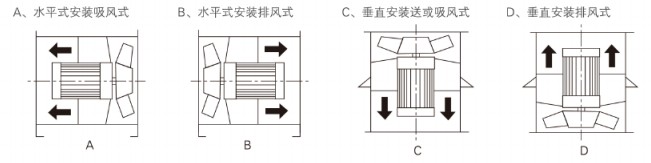

该风机在相同风量、风压的情况下，均比轴流式或离心式体积小，可直接与风管联接，可水平安装或垂直安装，具有操作、使用方便、运行可靠的特点。

3、噪声低：

该风机的外壳经特别设计，可较大地降低涡流噪声。在单位风量、单位风压的工况条件下，比A声级可降低2-3dB(A), 同时在较低转速的情况下，可获得较高风机压力。在工矿企业和高级民用建筑的送排风系统中可替代低压离心风机或替代高压轴流风机而不采用大量消声措施。

4、适用范围广：

本系列产品分单速和双速二种型号，可根据不同的使用场合，改变风机安装角度，改变叶片数和变换转速达到其使用要求。

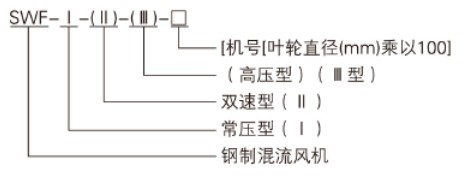

标定代号说明

SWF 系列混流式风机使用、维护、保养

1、维护保养

a 、安装前应认真检查风叶及机壳有否因运输损坏或变形，否则应待修复后方可安装；

b、检查叶片与风筒有否因连接螺钉松动而碰壳，如叶片与风筒间隙不均匀，则应先调整后方可安装；

c、风机启动前，首先要检查风机及管道内有无妨碍转动的物品；

d、检查电机绝缘性能是否良好，接通电源后查看有无磨擦碰撞及异常振动；

e、在正常运行中，如遇下列情况应立即停机检查：①电机温升超过70℃;②电机冒白烟；③发生强烈振动或有较大碰擦声。

2、风机常见故障分析：

风机振动产生的原因很多，可从下述方面进行检查：

a、叶轮与风筒相磨擦，并发出异常的声音及振动；

b、支架底脚螺栓未紧固，亦会出现较大的振动；

c、叶轮因运输中受压变形，或螺栓松动而产生的振动；

d、叶轮与轴套连接螺钉松动或主轴弯曲变形；

e、支架与电机连接螺钉松动导致叶轮不平衡，轴承损坏而造成剧烈振动。

3 、发热

在常温下运行一段时间后，发现电机升温过高，则可能由下列原因造成：

a、电机轴承损坏，配合间隙小，不符合要求；

b、轴与轴承安装歪斜，两个轴承不同轴；

c、阻力过大，电机超负荷运行；

d、电源电压过低或三相电机断相运行。

通风机性能参数表

SWF-1型

机号 No	叶轮直径 mm	流量 m³h	全压 Pa	转速 r/min	功率 kw	A噪声 dB(A)	参考重量约kg
3	300	2312 2009 1606	121 184 236	1450	0.25	≤66	17
3.5	350	3320 2876 2130	125 174 257	1450	0.25	≤68	25
4	400	4302 3636 3053	143	1450	0.37	≤71	30
4	400	4302 3636 3053	175 212	1450	0.37	≤71	30
4.5	450	4552 4040 3392	207 216 265	1450	0.55	≤73	37
5	500	7433 6664 5252	220 278 326	1450	1.1	≤77	46
5.5	550	9126 7938 6925	258 328 385	1450	1.5	≤78	59
6	600	10000 8900 8121	200 262 325	1450	1.5	≤79	63
6.5	650	15064 12255 9424	282 350 418	1450	2.2	≤80	80
7	700	18800 15319 11780	329 370 470	1450	3	≤82	95
7.5	750	22538 18382 14136	378 465 542	1450	4	≤82	112
8	800	25467 22424 18636	193 292 382	960	4	≤82	158
9	900	34206 32056 27174	282 370 430	960	5.5	≤86	176
10	1000	44054 40598 36916	288 329 371	960	7.5	≤86	232
11	1100	48729 46099 43572	310 346 376	960	11	≤86	255
12	1200	64292 60820 57226	429 471 498	720	15	≤91	389
13	1300	71565 67702 63699	441 482 508	720	15	≤91	433
14	1400	84446 75164 67648	494 572 642	720	18.5	≤92	486
15	1500	105300 96820 88210	482 512 548	720	22	≤93	524

SWF-1I型

机号

叶轮直径

流量

m³/h

全压

转速

r/min

功率

A噪声

dB(A)

参考重量约kg

700

18800

15319

11780

12050

10140

7799

329

370

470

124

162

206

1450

4/3

≤82

≤73

128

960

800

41256

35380

28148

25467

22424

18636

560

667

872

193

292

382

1450

12/4

≤91

227

960

≤82

8.2

820

46066

42370

34709

30499

28052

22979

539

754

926

1450

15.5/51

≤91

≤84

229

236

331

436

960

900

56666

51590

48044

34206

32056

27174

644

845

981

1450

18.5/6.2

≤92

314

282

370

430

960

≤86

1000

66541

61321

55758

44054

40598

36916

704

751

804

1450

24/8

≤93

352

228

329

371

960

≤86

1100

73601

68629

63812

48729

46099

709

789

843

310

346

1450

24/8

≤94

363

960

≤86

43572

370

1200

85723

81093

76031

64292

60820

57226

763

837

886

960

25/12

≤95

470

429

720

≤91

471

498

1300

95420

785

960

30/15

≤95

615

90270

84933

71565

67702

63699

857

904

441

482

508

720

≤91

SWF- I 型

机号 No	叶轮直径 mm	风量 m³/h	全压 Pa	转速 r/min	功率 kw	A噪声 dB(A)	参考重量约kg
3	300	4000 3370 3000	560	2900	2.2	≤73	39
			650
			800
4	400	6801	710	2900	4.0	≤78	62
		6221	880
		5688	950
4.5	450	8731	720	2900	5.5	≤80	88
		8159	840
		7561	960
5	500	13110	750	2900	5.5	≤83	93
		12410	850
		11342	960
5.5	550	16820	824	2900	7.5	≤84	104
		14562	1128
		12264	1338
6	600	19230	780	2900	7.5	≤85	129
		18220	850
		17210	960
6.5	650	25124	445	1450	7.5	≤82	142
		23044	707
		18672	882
7	700	31380	600	1450	11	≤82	200
		29880	810
		27330	980
7.5	750	30627 27232 23422	605	1450	15	≤87	207
			894 1051
8	800	37350	800	1450	15	≤91	217
		35380	820
		33210	1000
9	900	46138	780	1450	18.5	≤92	266
		41590	950
		37310	1000
10	1000	51821	780	1450	18.5	≤93	280
		48152	980
		45032	1000
11	1100	59521	800	1450	22	≤94	315
		56659	980
		53530	1100
12	1200	68358	800	960	22	≤95	384
		65158	980
		62058	1100
13	1300	84386	880	960	30	≤95	494
		80386	990
		76280	1120
14	1400	99554	849	960	37	≤96	621
		90010	998
		72908	1292
15	1500	105300	910	960	37	≤96	644
		96820	1020
		88210	1150

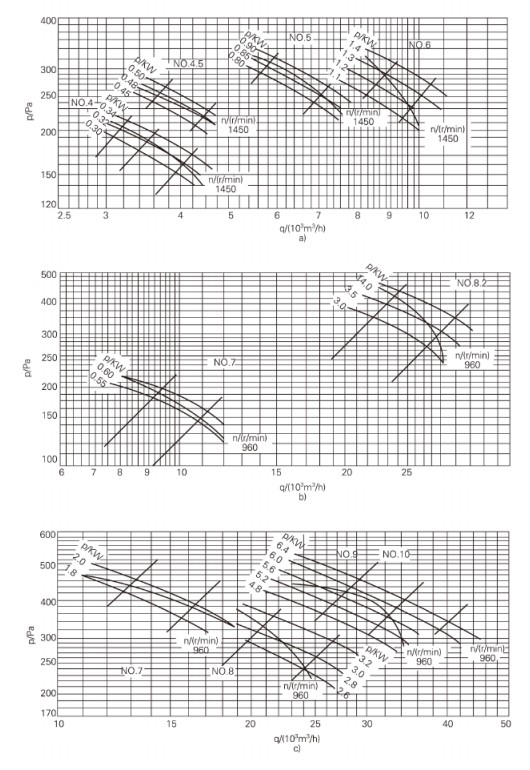

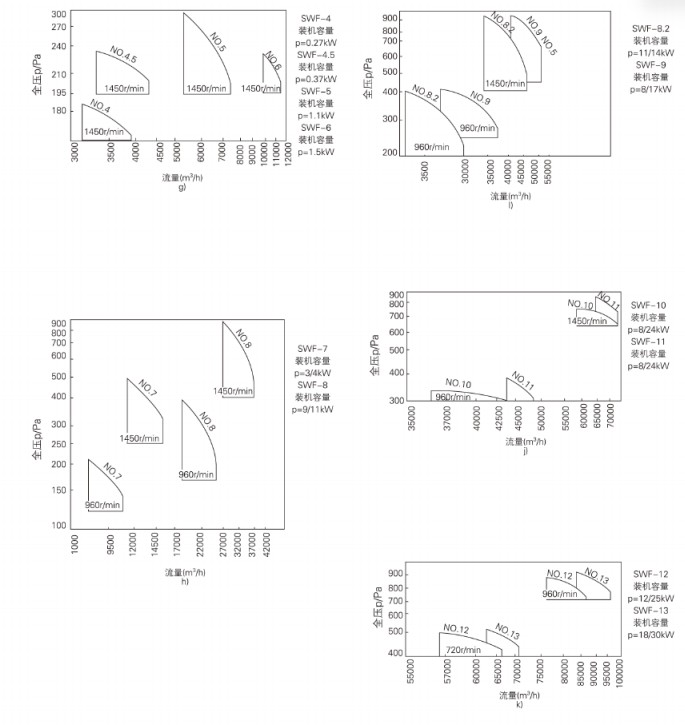

SWF 系列混流式通风机性能曲线

SWF 系列混流式通风机外形与安装尺寸表

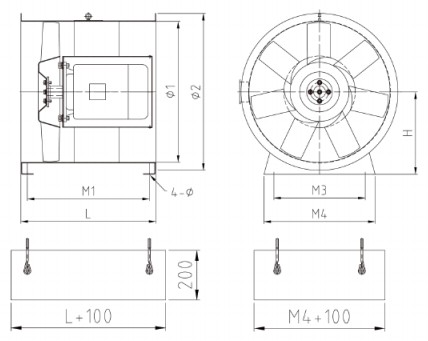

SWF-I型混流风机外形及安装尺寸

尺寸机号	mm)	中 1	φ2	M1	M3	M4	L	H	4-中
3		308	358	246	180	280	300	214	4-12
3.5		358	408	246	180	280	300	239	4-12
4		408	468	246	220	320	300	264	4-12
4.5		458	518	336	260	360	400	289	4-12
5		508	568	396	300	400	460	314	4-12
5.5		560	620	396	340	440	460	339	4-12
6		610	670	396	380	480	460	365	4-12
6.5		660	740	416	420	520	480	390	4-12
7		710	790	415	460	560	480	415	4-16
7.5		760	840	555	500	600	620	440	4-16
8		810	890	645	540	640	710	465	4-16
9		910	990	625	620	720	710	515	4-16
10		1010	1090	735	700	800	820	565	4-16
11		1112	1192	735	780	880	820	616	4-16
12		1212	1312	885	860	960	970	666	4-16
13		1312	1412	874	940	1040	970	716	4-20
14		1412	1512	904	1020	1120	1000	766	4-20
15		1512	1612	894	1100	1200	1000	816	4-20

SWF-II型混流风机外形及安装尺寸

SWF-IⅢ 型混流风机外形及安装尺寸

尺寸机号 mm)	φ1	φ2	M1	M3	M4	L	H	4-中
3	308	358	366	180	280	400	214	4-12
4	408	468	426	220	320	480	264	4-12
4.5	458	518	476	260	360	540	289	4-12
5	508	568	476	300	400	540	314	4-12
5.5	560	620	476	340	440	540	339	4-12
6	610	670	476	380	480	540	365	4-12
6.5	660	740	536	420	520	600	390	4-12
7	710	790	625	460	560	690	415	4-16
7.5	760	840	755	500	600	820	440	4-16
8	810	890	755	540	640	820	465	4-16
9	910	990	795	620	720	880	515	4-16
10	1010	1090	795	700	800	880	565	4-16
11	1112	1192	795	780	880	880	616	4-16
12	1212	1312	885	860	960	970	666	4-16
13	1312	1412	904	940	1040	1000	716	4-20
14	1412	1512	1054	1020	1120	1150	766	4-20
15	1512	1612	1054	1100	1200	1150	816	4-20
