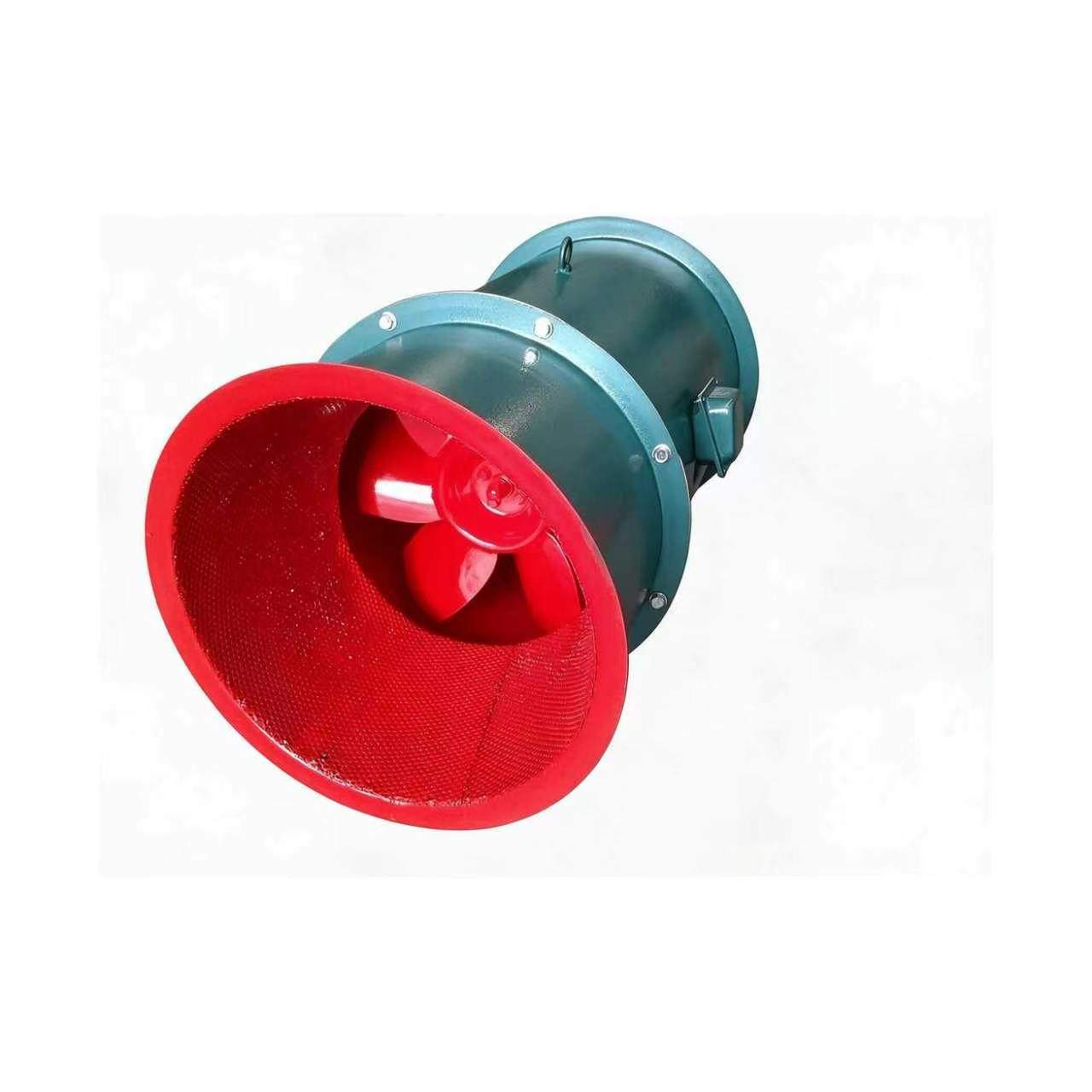

HL3-2A 混流式通风机、PYHL-14A 轴流式消防排烟风机
用 途
HL3-2A 型混流式通风机用于通风换气； PYHL-14A 轴流式消防排烟风机可作为高温排烟、通风换气两用。使用 条件如下：
1、应用场所HL3-A 型用于冷冻、空调、纺织、船 舶 、民 用 建筑等空调工程通风换气。 PYHL-14A 型用于隧道、地 下车库、冶金等高温排烟，在失火的情况下，能迅速排 烟 降 温 ，协助消防人员及时进入灾区灭火， 是消防安全 的必备设施。
2、输送气体的种类空气和其他不自燃的、对人体无害的、 对钢材无腐蚀性气体、在特殊环境中，可选用防爆型 混流风机。
3、气体内的杂质气体内不允许有黏性物质，所含的尘土 及硬质颗粒物不大于100mg/m³。
4、HL3-2A 通风机在-20℃~+45℃环境下可连续运转，PYHL-14A 轴 流式消防排烟风机，在280℃环境温度下可连续运行30min 以上。

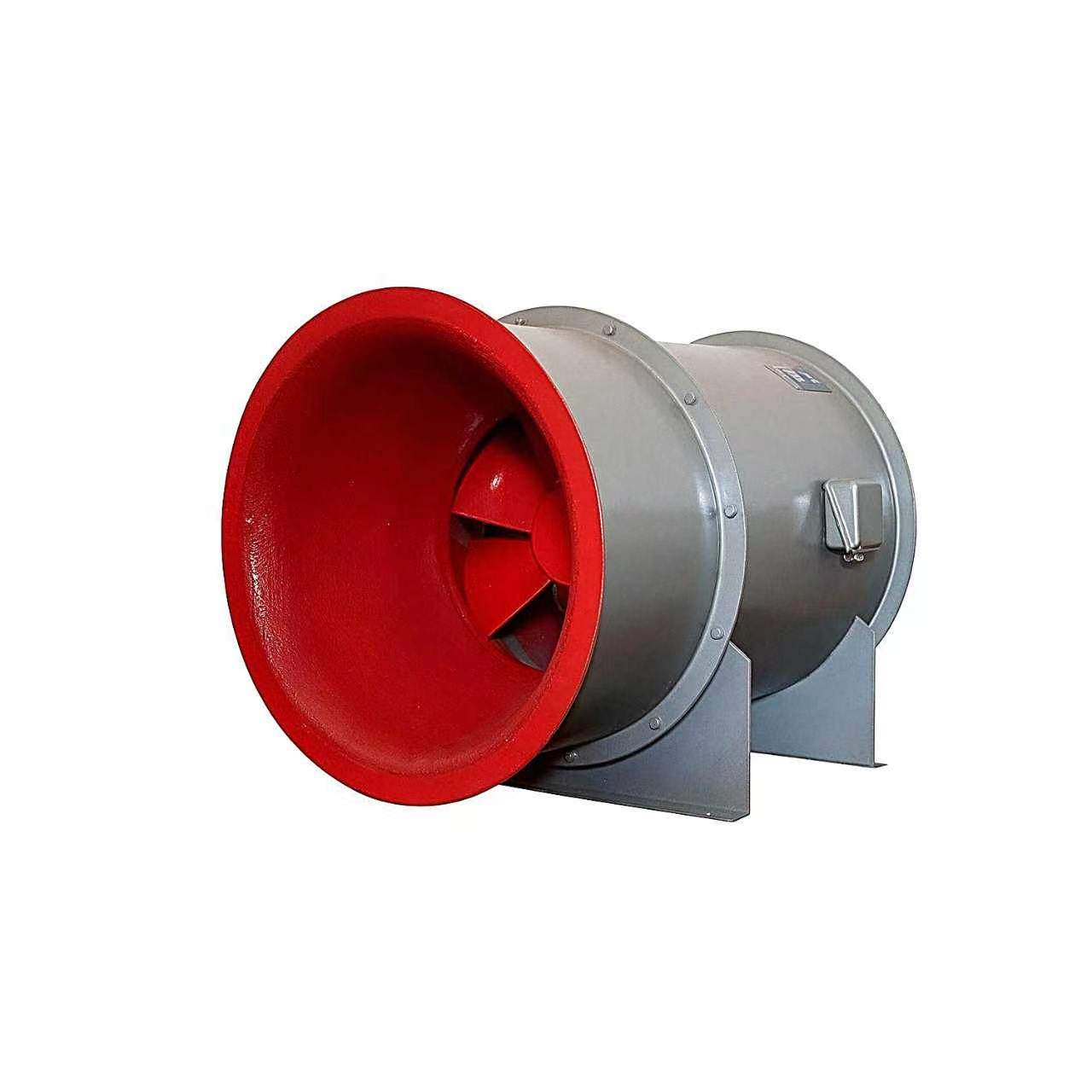

结构特点
风机主要有叶轮、机壳、进口消声器、导流片、电动机等部件组成。叶轮采用有子午加速特点扭曲翼形叶片焊接在轮毂 上，经动平衡检验，超速试验，有良好的空气动力性能。
机壳采用圆筒形，采用全自动液压翻遍机 一 体成型，配有专利扎筋技术，强度高、圆度好。
性能与选择
1、风机的性能在性能表上查阅，表中列出的性能是最高效率范围内的性能，按流量分为五个性能点，选用时按性能表为准。
2、 出厂的风机合格品性能在额定流量下全压值不超过±5%。
3、性能选用表是标准状态下的性能， 无论技术文件或订货要求的性能均按标准状态为准，标准状态大气压pa=101325Pa,t =20℃, 相对 湿度ψ=50%时的空气状态，当实际使用条件与上述不符合时按有关公式进行换算。
4、风机安装方式可分为立式和卧式，如立式安装在订货时注明，如在流量、压力、安装尺寸等性能参数有特殊要求，厂家可另行设计生产。
5、风机代号定义
6、性能表内的噪声值是安装管道的数值。
PYHL-14A轴流式消防排烟风机性能参数表
机号No | 转速(r/min) | 叶轮直径(mm | )流量(m³/h) | 全压(Pa) | 配用电机功率(kw) | A声级(dB) | 风机参考重量 约重kg |
2.5A |
2900 |
282 | 2253 2039 1696 1496 | 402 452 532 542 554 |
0.75 |
≤73 |
32 |
1340 |
1450 | 1126 | 100 |
0.55 |
≤63 |
25 |
1019 | 113 |
848 | 133 |
748 | 135 |
670 | 139 |
960 | 746 | 44 |
0.55 |
≤53 |
32 |
675 | 50 |
561 | 58 |
495 | 59 |
444 | 61 |
3A |
2900 |
3378 | 3893 | 578 |
1.1 |
≤76 |
41 |
3523 | 651 |
2930 | 767 |
2585 | 780 |
2316 | 798 |
1450 | 1946 | 145 |
0.55 |
≤63 |
39 |
1762 | 163 |
1465 | 192 |
1293 | 195 |
1158 | 200 |
960 | 1289 | 63 |
0.55 |
≤54 |
40 |
1166 | 71 |
970 | 84 |
856 | 85 |
767 | 87 |
3.5A |
2900 |
394 | 6181 | 787 |
2.2 |
≤77 |
54 |
5595 | 887 |
4653 | 1044 |
4104 | 1062 |
3678 | 1086 |
1450 | 3091 | 197 |
0.55 |
≤64 |
48 |
2797 | 222 |
2327 | 261 |
2052 | 265 |
1839 | 272 |
960 | 2046 | 86 |
0.55 |
≤56 |
49 |
1852 | 97 |
1540 | 114 |
1359 | 116 |
1217 | 119 |
4A |
1450 |
450 | 4614 | 257 |
0.75 |
≤66 |
59 |
4176 | 290 |
3473 | 341 |
3064 | 347 |
2745 | 355 |
960 | 3055 | 112 |
0.55 |
≤58 |
59 |
2765 | 127 |
2299 | 149 |
2028 | 152 |
1817 | 156 |
机号No | 转速(r/min) | 叶轮直径〔mm〕 | 流量(m³h) | 全压(Pa) | 配用电机功率(kw) | A声级(dB) | 风机参考重量 约重kg |
4.5A |
1450 |
506 | 6569 | 325 |
1.1 |
≤68 |
78 |
5945 | 367 |
4945 | 431 |
4362 | 439 |
3908 | 449 |
960 | 4349 | 143 |
0.55 |
≤60 |
74 |
3936 | 161 |
3274 | 189 |
2888 | 192 |
2586 | 196 |
5A |
1450 |
563 | 9091 | 402 |
2.2 |
≤70 |
108 |
8156 | 453 |
6783 | 532 |
5984 | 542 |
5361 | 554 |
960 | 5966 | 176 |
0.75 |
≤62 |
95 |
5400 | 198 |
4491 | 233 |
3962 | 237 |
3549 | 243 |
5.5A |
1450 |
619 | 11993 | 486 |
3 |
≤72 |
123 |
10855 | 548 |
9028 | 644 |
7964 | 655 |
7136 | 670 |
960 | 7941 | 213 |
1.1 |
≤65 |
112 |
7187 | 240 |
5977 | 282 |
5273 | 287 |
4724 | 294 |
720 | 5955 | 120 |
1.1 |
≤58 |
122 |
5390 | 135 |
4483 | 159 |
3954 | 162 |
3543 | 165 |
6A |
1450 |
675 | 15571 | 578 |
5.5 |
≤74 |
169 |
14093 | 652 |
11721 | 767 |
10340 | 780 |
9264 | 798 |
960 | 10309 | 253 |
1.5 |
≤68 |
140 |
9330 | 286 |
7760 | 336 |
6846 | 342 |
6133 | 350 |
720 | 7732 | 142 |
1.1 |
≤59 |
144 |
6998 | 161 |
5820 | 189 |
5134 | 192 |
4600 | 197 |
机号No | 转速(r/min) | 叶轮直径(mm) | 流量(m³h) | 全压(Pa) | 配用电机功率(kw) | A声级(dB) | 风机参考重量 约重kg |
6.5A |
1450 |
732 | 19797 17918 14902 13146 11778 13107 11863 9866 8704 | 679 765 890 916 937 |
7.5 |
≤77 |
203 |
960 | 298 335 394 401 |
2.2 |
≤70 |
176 |
7798 | 411 |
720 | 9830 | 167 |
1.1 |
≤63 |
167 |
8897 | 189 |
7399 | 222 |
6528 | 226 |
5849 | 231 |
7A |
1450 |
788 | 24726 | 787 |
11 |
≤80 |
268 |
22379 | 887 |
18612 | 1044 |
16419 | 1061 |
14710 | 1086 |
960 | 16370 | 345 |
3 |
≤72 |
218 |
14816 | 388 |
12322 | 457 |
10871 | 465 |
9340 | 476 |
720 | 12278 | 194 |
1.5 |
≤66 |
209 |
11112 | 219 |
9242 | 257 |
8153 | 262 |
7305 | 268 |
7.5A |
1450 |
844 | 30411 27525 | 904 |
15 |
≤82 |
310 |
1018 |
22892 | 1198 |
20195 | 1219 |
18094 | 1247 |
960 | 20135 | 396 |
4 |
≤74 |
256 |
18223 | 446 |
15156 | 525 534 |
13370 |
11979 | 547 |
720 | 15101 | 223 |
2.2 |
≤69 |
246 |
13668 | 251 |
11367 | 295 |
10027 | 301 |
8984 | 308 |
8A |
1450 |
900 | 36908 | 1028 |
18.5 |
≤85 |
371 |
33405 | 1159 |
27782 | 1363 |
24509 | 1387 |
21959 | 1419 |
960 | 24436 | 451 |
55 |
≤76 |
294 |
22117 | 508 |
18394 | 597 |
16227 | 608 |
14538 | 622 |
720 | 18327 | 253 |
2.2 |
≤72 |
276 |
16587 | 286 |
13795 | 336 |
12170 | 342 |
10904 | 350 |
机号No | 转速(r/min) | 叶轮直径(mm) | 流量(m³h) | 全压(Pa) | 配用电机功率〔kw〕 | A 声 级 ( d B ) | 风机参考重量 约重kg |
8.5A |
1450 |
957 | 44270 | 1161 |
22 |
≤88 |
412 |
40068 | 1308 |
33323 | 1539 |
29398 26339 29310 26528 22062 | 1566 1602 |
960 | 509 573 |
7.5 |
≤79 |
347 |
674 |
19463 | 686 |
17438 | 702 |
720 | 21983 | 286 |
3 |
≤75 |
311 |
19896 | 322 |
16547 | 379 |
14597 13079 | 386 395 |
9A |
1450 |
1013 | 52551 | 1301 |
30 |
≤92 |
493 |
47563 | 1466 |
39557 | 1726 |
34897 | 1755 |
31266 | 1796 |
960 | 34793 | 570 |
11 |
≤82 |
396 |
31490 | 643 |
26189 | 756 |
23104 | 769 |
20700 | 787 |
720 | 26094 | 320 |
4 |
≤77 |
367 |
23618 | 362 |
19642 | 425 |
15525 | 433 |
14789 | 443 |
9.5A |
1450 |
1070 | 61806 55935 46526 | 1448 1635 1921 1956 2001 |
37 |
≤95 |
577 |
41041 |
36769 |
960 | 40920 | 634 |
11 |
≤84 |
423 |
37033 | 717 |
30803 | 842 |
27172 | 857 |
24344 | 877 |
720 | 30690 | 357 403 |
5.5 |
≤78 |
403 |
27774 |
23102 | 473 |
20379 | 482 |
18258 | 494 |
10A |
1450 |
1125 | 72087 | 1606 |
55 |
≤98 |
716 |
65245 | 1810 |
54262 | 2130 |
47869 | 2166 |
42888 | 2217 |
960 | 47726 | 704 |
15 |
≤87 |
500 |
43196 | 794 |
35925 | 934 |
31692 | 950 |
28395 | 972 |
720 | 35795 | 396 |
7.5 |
≤79 |
461 |
32397 | 446 |
26944 | 525 |
23770 | 534 |
21296 | 547 |
机号No | 转速(r/min) | 叶轮直径(mm) | 流量(m³h) | 全压(Pa) | 配用电机功率(kw) | A 声 级 ( d B ) | 风机参考重量 约重kg |
10.5A |
1450 |
1181 | 83450 | 1769 |
75 |
≤101 |
903 |
75523 62819 | 1998 2346 2390 2444 |
55413 |
49646 |
960 | 55250 50001 41591 36687 | 775 876 1028 1047 1071 |
18.5 |
≤89 |
597 |
32869 |
720 | 41437 | 436 |
11 |
≤81 |
555 |
37501 | 492 |
31193 | 578 |
27515 24651 | 589 602 |
11A |
1450 |
1237 | 95949 | 1941 |
90 |
≤106 |
1060 |
86834 | 2192 |
72228 | 2575 |
63712 | 2623 |
57081 | 2682 |
960 | 63524 | 851 |
22 |
≤91 |
676 |
57490 | 961 |
47820 | 1128 |
42182 | 1149 |
37792 | 1176 |
720 | 47643 | 478 |
11 |
≤84 |
625 |
43117 | 540 |
35865 | 635 |
31636 | 646 |
28344 | 661 |
11.5A |
1450 |
1294 | 109636 99222 | 2122 2396 |
110 |
≤109 |
1368 |
82532 | 2814 |
72801 | 2867 |
65224 | 2932 |
960 | 72587 | 930 |
30 |
≤94 |
800 |
65692 | 1050 |
54642 48200 | 1233 1256 1285 |
43183 |
720 | 54440 | 523 |
15 |
≤86 |
733 |
49268 | 591 |
40981 | 694 |
36150 | 707 |
32387 | 723 |
12A |
1450 |
1350 | 124567 | 2311 |
132 |
≤113 |
1608 |
112734 | 2609 |
93772 | 3064 |
82716 | 3121 |
74107 | 3192 |
960 | 82472 | 1013 |
37 |
≤97 |
949 |
74638 | 1144 |
62083 | 1343 |
54764 | 1368 |
49054 | 1399 |
720 | 61854 | 570 |
15 |
≤88 |
813 |
55987 | 643 |
46562 | 755 |
41073 | 769 |
36798 | 787 |
机号No | 转速(r/min) | 叶轮直径(mm | ) 流量(m³h) | 全压(Pa) | 配用电机功率(kw) | A声级(dB) | 风机参考重量 约重kg |
12.5A |
1450 |
1406 | 140796 | 2507 2831 3325 3387 3464 |
160 |
≤119 |
1733 |
127422 105988 |
93492 |
83762 |
960 | 93217 84362 | 1099 1241 1457 |
45 |
≤101 |
1153 |
70171 |
61898 | 1484 |
55456 | 1518 |
720 | 69912 | 618 |
18.5 |
≤90 |
928 |
63271 | 698 |
52628 46424 | 820 |
835 854 |
41592 |
13A |
960 |
1462 | 104856 | 1188 |
55 |
≤105 |
1292 |
94896 | 1342 |
78933 | 1576 |
69627 | 1605 |
62380 | 1642 |
720 | 78642 | 668 |
22 |
≤92 |
1040 |
71172 | 755 |
59200 | 886 |
52220 | 903 |
46785 | 923 |
560 | 61166 | 404 |
11 |
≤83 |
1021 |
55356 | 456 |
46044 | 536 |
40616 | 546 |
36388 | 558 |
13.5A |
960 |
1518 | 117426 | 1282 |
75 |
≤109 |
1649 |
106272 | 1447 |
88396 | 1700 |
77974 | 1731 |
69859 | 1771 |
720 | 88070 | 721 814 956 |
30 |
≤94 |
1200 |
79704 66297 |
58480 | 974 |
52394 | 996 |
560 | 68498 | 436 |
15 |
≤84 |
1100 |
61992 | 492 |
57564 | 578 |
45485 40751 | 589 602 |
14A |
960 |
1574 | 130963 | 1378 |
90 |
≤112 |
1843 |
118522 | 1557 |
98586 | 1828 |
86963 | 1862 |
77912 | 1905 |
720 | 98222 | 775 |
37 |
≤96 |
1402 |
88892 | 875 |
73939 | 1028 |
65222 | 1047 |
58434 | 1071 |
560 | 76395 | 469 |
18.5 |
≤86 |
1223 |
69138 | 529 |
57508 | 622 |
50728 | 633 |
45448 | 648 |
外形及安装尺寸

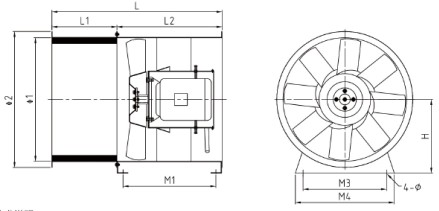

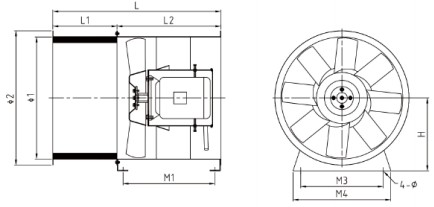

PYHL-14A 型轴流式消防排烟风机外形安装尺寸示意图
技术说明：
1、 该风机的外形尺寸为集中统一尺寸， 一般取风机转速的中间值长度为主，出图时以此图为准。
2、加工尺寸应尽量精确，在风机的总体长度上允许偏差为±10mm,支架腿尺寸允许偏差为±5mm。
型号 | 转速 (rpm) | 功率 (kW) | 电机 机座号 | φ1 (mm) | φ2 (mm) | M1 (mm) | M3 (mm) | M4 (mm) | L (mm) | L¹ (mm) | L2 (mm) | H (mm) | 4-ø (mm) |
2.5A | 2900 | 0.75 | 80 | 290 | 340 | 303 | 160 | 260 | 570 | 220 | 350 | 205 | 4-φ12 |
3A | 2900 1450 | 1.1 | 80 | 346 | 396 | 353 | 180 | 280 | 620 | 220 | 400 | 233 | 4-φ12 |
0.55 | 80 | 353 | 620 | 220 | 400 |
3.5A | 2900 | 2.2 | 90 | 402 | 462 | 413 353 | 220 | 320 | 680 | 220 | 460 | 261 | 4-φ12 |
1450 | 0.55 | 80 | 620 | 220 | 400 |
4A | 1450 | 0.75 | 80 | 458 | 518 | 332 | 260 | 360 | 640 | 240 | 400 | 289 | 4-φ12 |
4.5A | 1450 | 1.1 | 90 | 514 | 574 | 392 | 300 | 400 | 740 | 280 | 460 | 317 | 4-φ12 |
5A | 1450 | 2.2 | 100 | 573 | 633 | 412 | 340 | 440 | 790 | 310 | 480 | 347 | 4-φ12 |
5.5A | 1450 | 3 | 100 | 629 | 689 | 412 | 380 | 480 | 810 | 330 | 480 | 375 | 4-φ12 |
6A | 1450 | 5.5 | 132 | 685 | 765 | 472 | 420 | 520 | 900 | 360 | 540 | 403 | 4-φ12 |
6.5A | 1450 | 7.5 | 132 | 742 | 822 | 527 | 460 | 560 | 990 | 390 | 600 | 431 | 4-φ12 |
7A | 1450 | 11 | 160 | 798 | 878 | 740 | 540 | 640 | 1240 | 420 | 820 | 459 | 4-φ12 |
7.5A | 1450 | 15 | 160 | 854 | 934 | 740 | 580 | 680 | 1280 | 460 | 820 | 487 | 4-φ16 |
8A | 1450 | 18.5 | 180 | 910 | 990 | 795 | 620 | 720 | 1370 | 490 | 880 | 515 | 4-φ16 |
960 | 5.5 | 132 | 625 | 1200 | 490 | 710 |
8.5A | 1450 |
| 180 | 967 | 1047 | 795 | 700 | 800 | 1400 | 520 | 880 | 544 | 4-φ16 |
960 | 7.5 | 160 | 735 | 1340 | 520 | 820 |
9A | 1450 | 30 | 200 | 1023 | 1103 | 880 730 | 700 | 800 | 1520 | 550 | 970 | 572 | 4-φ16 |
960 | 11 | 160 | 1370 | 550 | 820 |
9.5A | 1450 960 | 37 | 225 160 | 1080 | 1160 | 910 730 | 780 | 880 | 1590 1410 | 590 590 | 1000 820 | 600 | 4-φ16 |
11 |
10A | 960 | 15 | 180 | 1137 | 1217 | 790 | 780 | 880 | 1500 | 620 | 880 | 629 | 4-φ16 |
720 | 7.5 | 160 | 730 | 1440 | 620 | 820 |
10.5A | 960 | 18.5 | 200 180 | 1193 | 1273 | 880 790 | 860 | 960 | 1620 1530 | 650 | 970 | 657 | 4-φ16 |
720 | 11 | 650 | 880 |
11A | 960 | 22 | 200 | 1249 | 1349 | 872 782 | 860 | 960 | 1630 | 660 | 970 | 685 | 4-φ16 |
720 | 11 | 180 | 1540 | 660 | 880 |
11.5A | 960 | 30 | 225 | 1306 | 1406 | 898 868 | 940 | 1040 | 1690 | 690 | 1000 | 713 | 4-φ16 |
720 | 15 | 200 | 1660 | 690 | 970 |
12A | 960 | 37 | 250 | 1362 | 1462 | 1040 860 | 940 | 1040 | 1870 | 720 | 1150 | 741 | 4-φ20 |
720 | 15 | 200 | 1690 | 720 | 970 |
12.5A | 960 | 45 | 280 | 1418 | 1518 | 1120 890 | 1020 | 1120 | 1980 1750 | 750 | 1230 | 769 | 4-φ20 |
720 | 18.5 | 225 | 750 | 1000 |
13A | 960 | 55 | 280 | 1474 | 1574 | 1110 880 | 1020 | 1120 | 2010 1780 | 780 | 1230 | 797 | 4-φ20 |
720 |
| 225 | 780 | 1000 |
13.5A | 960 |
| 315S | 1534 | 1634 | 1310 1030 | 1100 | 1200 | 2240 1960 | 810 | 1430 | 827 | 4-φ20 |
720 | 30 | 250 | 810 | 1150 |
14A | 960 | 90 | 315M 280 | 1590 | 1690 | 1360 1110 | 1180 | 1280 | 2320 2070 | 840 840 | 1480 | 855 | 4-φ20 |
720 | 37 | 1230 |
备注：1、为了保证用户的安装尺寸，底座钻孔(4-φ)仅供参考，若无用户说明，风机法兰一般不打孔，如有特殊要求，可按要求制作。
2、机号7#以下产品，一般采用无内筒结构，如有特殊要求，可按要求制作。
PYHL-14A 型双速轴流式消防排烟风机外形安装尺寸示意图
技术说明：
1、该风机的外形尺寸为集中统一尺寸， 一般取风机转速的中间值长度为主，出图时以此图为准。
2、加工尺寸应尽量精确，在风机的总体长度上允许偏差为±10mm,支架腿尺寸允许偏差为±5mm。
型号 | 转速 (rpm) | 功率 (kW) | 电机 机座号 | φ1 (mm) | φ2 (mm) | M1 (mm) | M3 (mm) | M4 (mm) | L (mm) | L1 (mm) | L2 (mm) | H (mm) | 4-φ (mm) |
2.5A | 2P/4P | 0.95/0.25 | 80 | 290 | 340 | 303 | 160 | 260 | 570 | 220 | 350 | 205 | 4φ12 |
3A | 2P/4P | 1.4/0.3 | 80 | 346 | 396 | 353 413 | 180 | 280 | 620 | 220 | 400 | 233 | 4φ12 |
4P/6P | 1.1/0.32 | 90 | 680 | 220 | 460 |
3.5A | 2P/4P | 2.5/0.65 | 100 | 402 | 462 | 433 413 | 220 | 320 | 700 680 | 220 | 480 460 | 261 | 4φ12 |
1.1/0.32 | 90 | 220 |
4A | 2P/4P | 5.9/1.4 | 132 | 458 | 518 | 472 392 | 260 | 360 | 780 | 240 | 540 | 289 | 4-φ12 |
4P/6P | 1.1/0.32 | 90 | 700 | 240 | 460 |
4.5A | 2P/4P 4P/6P | 8/2 | 132 | 514 | 574 | 532 392 | 300 | 400 | 880 740 | 280 | 600 | 317 | 4φ12 |
1.4/0.45 | 90 | 280 | 460 |
5A | 2P/4P | 16/3.8 | 160 | 573 | 633 | 662 | 340 | 440 | 1040 | 310 | 730 | 347 | 4φ12 |
4P/6P | 2.2/0.7 | 100 | 412 | 790 | 310 | 480 |
5.5A | 4P/6P 6P/8P | 3.3/1.1 | 112 100 | 629 | 689 | 412 412 | 380 | 480 | 810 810 | 330 330 | 480 480 | 375 | 4φ12 |
1.3/0.55 |
6A | 4P/6P | 6.7/2.2 | 132 | 685 | 765 | 532 412 | 420 | 520 | 960 840 | 360 | 600 480 | 403 | 4φ12 |
6P/8P | 1.6/0.75 | 100 | 360 |
6.5A | 4P/6P | 9/3 | 160 | 742 | 822 | 617 | 460 | 560 | 1080 | 390 | 690 | 431 | 4φ12 |
6P//8P | 2.6/1.2 | 132 | 467 | 930 | 390 | 540 |
7A | 4P//6P | 12/4 | 160 | 798 | 878 | 740 | 540 | 640 | 1240 | 420 | 820 | 459 | 4φ12 |
6P/8P | 3.7/18 | 132 | 630 | 1130 | 420 | 710 |
7.5A | 4P/6P | 15.5/5.1 | 180 | 854 | 934 | 800 | 580 | 680 | 1340 | 460 | 880 | 487 | 4φ16 |
6P/8P | 3.7/1.8 | 132 | 630 | 1170 | 460 | 710 |
8A | 4P/6P | 17/5.5 | 180 | 910 | 990 | 795 | 620 | 720 | 1370 1310 | 490 | 880 | 515 | 4φ16 |
6P/8P | 6/2.6 | 160 | 735 | 490 | 820 |
8.5A | 4P/6P | 24/8 | 200 | 967 | 1047 | 885 | 700 | 800 | 1490 | 520 | 970 | 544 | 4φ16 |
6P/8P | 8/3.7 | 160 | 735 | 1340 | 520 | 820 |
9A | 4P/6P | 30/10 |
| 1023 | 1103 1160 | 810 | 700 | 800 | 1550 | 550 | 1000 | 572 600 | 4φ16 4-φ16 |
9.5A | 4P/6P | 37/12 | 225 | 1080 | 910 | 780 | 880 | 1590 | 590 | 1000 |
10A | 6P/8P | 17/8 | 200 | 1137 | 1217 | 880 | 780 | 880 | 1590 | 620 | 970 | 629 | 4-φ16 |
10.5A | 6P/8P | 20/10 | 200 | 1193 | 1273 | 880 | 860 | 960 | 1620 | 650 | 970 | 657 | 4-φ16 |
11A | 6P/8P | 25/12 |
| 1249 | 1349 | 902 | 860 | 960 | 1660 | 660 | 1000 | 685 | 4φ16 |
11.5A | 6P/8P | 30/15 | 225 | 1306 | 1406 | 1048 | 940 | 1040 | 1840 | 690 | 1150 | 713 | 4-φ16 |
12A | 6P/8P | 37/18 | 280 | 1362 | 1462 | 1120 | 940 | 1040 | 1950 | 720 | 1230 | 741 | 4-φ20 |
12.5A | 6P/8P | 45/22 | 280 | 1418 | 1518 | 1120 | 1020 | 1120 | 1980 | 750 | 1230 | 769 | 4φ20 |
13A | 6P/8P | 55/27 | 280 | 1474 | 1574 | 1110 | 1020 | 1120 | 2010 | 780 | 1230 | 797 | 4-φ20 |
8P/10P | 22/12 | 250 | 1030 | 1930 | 780 | 1150 |
13.5A | 8P/10P | 37/20 | 280 | 1534 | 1634 | 1110 | 1100 | 1200 | 2040 | 810 | 1230 | 827 | 4-φ20 4-φ20 |
14A | 8P/10P | 40/22 | 315 | 1590 | 1690 | 1310 | 1180 | 1280 | 2270 | 840 | 1430 | 855 |
备注：1、为了保证用户的安装尺寸，底座钻孔(4-φ)仅供参考， 若无用户说明，风机法兰一般不打孔，如有特殊要求，可按要求制作。
2、机号7#以下产品，一般采用无内筒结构，如有特殊要求，可按要求制作。
