当前位置: 首页 > 通风机系列 > 通风机类 > DTF系列轴流式消防排烟风机

用途和特点

1、用途

DTF 系列轴流式消防排烟风机，即可用于各种建筑消防排烟，还可用于各种建筑、人防工程、地下铁路、矿井隧道等排烟和排风。

2、特点

DTF 系列轴流式消防排烟风机具有高效节能、运行平稳、噪声低、耐高温、结构合理，与同风量离心风机少占空间三分之二。重量减轻一半以上。保证功率、便于安装、可立式、卧式和吊式安装；

该风机设计有特殊的电机冷却系统，风冷电机内置型式；

该风机可根据建筑建设的要求采用卧式立式和吊顶式安装。电源三相380V,50Hz;

主风道介质温度为280℃时可连续运行30分钟以上，100℃温度条件下连续20小时/次不损坏， -20~+45℃可连续运转。

符合国家技术监督局和中华人民共和国建设部联合发出的——— 《高层民用建筑设计防火规范》(GB50016-2014);

《汽车库停车场、设计防火规范》(GB50067-2014);

《人民防空地下设计规范》(GB50038-2019) 的规定；

经国家固定灭火系统和耐火构件质量监督检验测试中心检验合格，并取得了全系列3C认证证书；

为适应防爆环境需要，风机可做成防爆风机，防爆等级为ExdblIBT4、ExdblICT4;

本产品共分为：①常压单速②常压双速③中压单速④中压双速⑤低压单速五个系列。

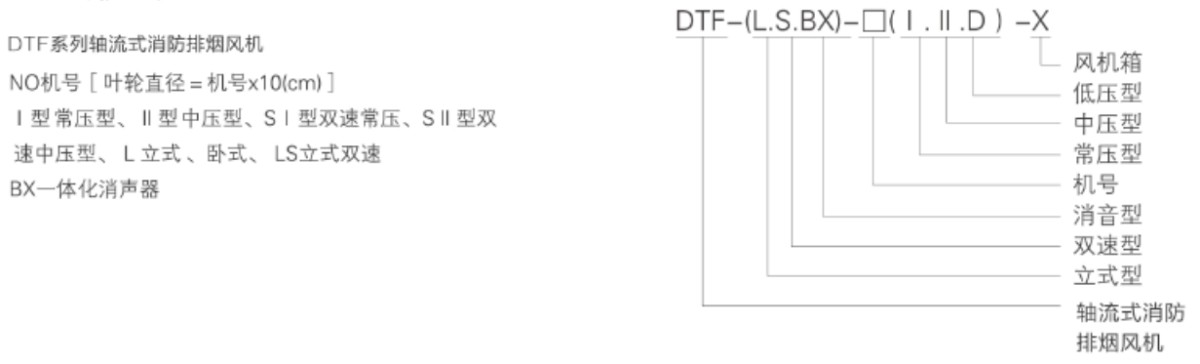

形式

性能与选择

DTF-I 型单速常压系列轴流式消防排烟风机性能参数表

DTF-I型单速中压系列轴流式消防排烟风机性能参数表

机号 No	叶轮直径 mm	流量 m³/h	全压 Pa	转速 r/min	功率 kw	噪声 dB(A)	参考重量约kg	机号 No	叶轮直径 mm	流量 m³/h	全压 Pa	转速 r/min	功率 kw	噪声 dB(A)	参考重量约kg
4-Ⅱ	400	7320	490	2900	2.2	≤86	48	8-lⅡ	800	36356	745	1450	15	≤93	214
		6830 6501	651							33444 30249	924
			803								1146
		5919	903							27615	1241
		5224	1012							24699	1304
4.5-IⅡ	450	9897	556	2900	3	≤87	63	9-Ill	900	45424	732	1450	15	≤93	227
		9164	760							41684	896
		8365	927							37574	1088
		7483	1023							34558	1156
		6480	1089							29475	1207
5-II	500	12083	498	2900	4	≤90	73	10-I	1000	55569	687	1450	18.5	≤92	283
		11249	659							51733	824
		9360	1008							47588	942
		6976	1152							43043	1012
		3120	1286							35145	1092
5.5-IⅡ	550	17656	839	2900	7.5	≤93	113	11-Ⅱ	1100	64085	610	960	22	≤93	370
		15791	1165							58950	754
		13676	1398							53323	940
		11167	1522							48677	1017
		7897	1580							43537	1068
6-Ⅱ	600	20829	747	2900	11	≤93	164	12-Ⅱ	1200	74567	625	960	30	≤94	433
		19392	989							69290	866
		16134	1512							63530	1023
		12025	1729							57313	1169
		5379	1930							50266	1240
6.5-Ⅱ	650	25893	877	2900	15	≤95	183	13-Ⅱ	1300	91915	688	960	30	≤97	480
		24106	1162							84347	843
		20056	1776							76030	1024
		14949	2031							69937	1087
		6687	2266							59642	1137
7-Il	700	26251	654	1450	15	≤89	204	14-Ⅱ	1400	114829	798	960	45	≤98	752
		24438	781							105377	977
		22985 21432	852							94925 86965	1188 1261
			915
		19761	945							74514	1381

DTF-S I型双速常压系列轴流式消防排烟风机性能参数表

DTF-S II型双速中压系列轴流式消防排烟风机性能参数表

机号 No	叶轮直径 mm	流量 m³/h	全压 Pa	转速 r/min	功率 kw	噪声 dB(A)	参考重量约kg	机号 No	叶轮直径 mm	流量 m³/h	全压 Pa	转速 r/min	功率 kw	噪声 dB(A)	参考重量约kg
6-SII	600	13359 12594 11353 10443	308 406 537 580 636	1450	2.5/0.9	≤81	78	11-SII	1100	64745	622	960	25/12	≤94	439
										59557	772
										53872	959
										49179	1038
		9446 8846
			135	960		≤75				43985	1090
		8339	178							48228	345	720		≤86
		7518	235							44364	428
		6915 6255	254
										40129	532
			279
7-SII	700	26251 24438	654 781	1450	9/3	≤90	188			36623	576
										32764	605
		22985	852
								12-SII	1200	82443	709	960	30/15	≤94	561
		21432	915
										77342	900
		19761	945
		17440	289	960		≤81				71867	1055
		16236	345							65953	1174
		15270	376							57115	1273
		14239	404
										61411	438	720		≤86
		13129	417
8-SII	800	36605 33673 30456	755 937	1450	17/5.5	≤93	293			57611	499
										53533	585
			1162							49128	651
		27804	1258
										42544	706
		24864	1322
		24403	335	960		≤86		13-SII	1300	91915	688	960	30/15	≤96	607
		22448 20304	416							84347	843
			516							76030	1024
		18536	559
										69937	1087
		16578	589
										59642	1137
9-SII	900	45735 41969	742	1450	17/5.5	≤90	305
			908							68467	382	720		≤87
		37831 34795 29677	1103							62830	467
			1172
										56634	568
			1224
		30490	330	960		≤82				52096	603
		27969 25220	403							44427	630
			490					14-SII	1400	114829	798	960	45/22	≤96	805
		23197	521
										105377	977
		19785	544
10-SⅡ	1000	60177	824	1450	24/8	≤91	347			94925	1188
		56632 51870 47712 40690	943 1151 1305 1389							86965	1261
										74514	1318
										86707	455	720		≤88
		40118 37755 34580 31802 27127	366 419 511 580 617	960		≤84				79570	557
										71678	677
										65667	719
										56265	751

DTF-D 型轴流式消防排烟风机性能参数表

机号

叶轮直径

流量 m³/h

全压

转速 r/min

功率

噪声 dB(A)

参考重量

约kg

500

5220

140

1450

1.1

≤78

4860

210

3950

230

5.5

550

7250

115

1450

1.5

≤78

6840

220

5420

230

600

11000

152

1450

1.5

≤79

9120

250

7840

300

6.5

650

14580

190

960

2.2

≤82

12690

280

10820

320

700

17240

270

960

≤84

131

15210

310

10820

350

800

23680

230

960

≤85

139

20540

310

16840

350

900

28400

250

960

≤86

171

25420

320

21450

350

1000

35210

210

960

5.5

≤87

186

30820

320

25460

350

1100

40620

210

960

5.5

≤88

203

34100

330

30450

350

1200

53420

320

720

≤90

320

51480

350

43500

400

1300

58540

330

720

≤92

374

53680

400

50410

450

1500

72860

350

720

≤93

499

68750

420

58420

480

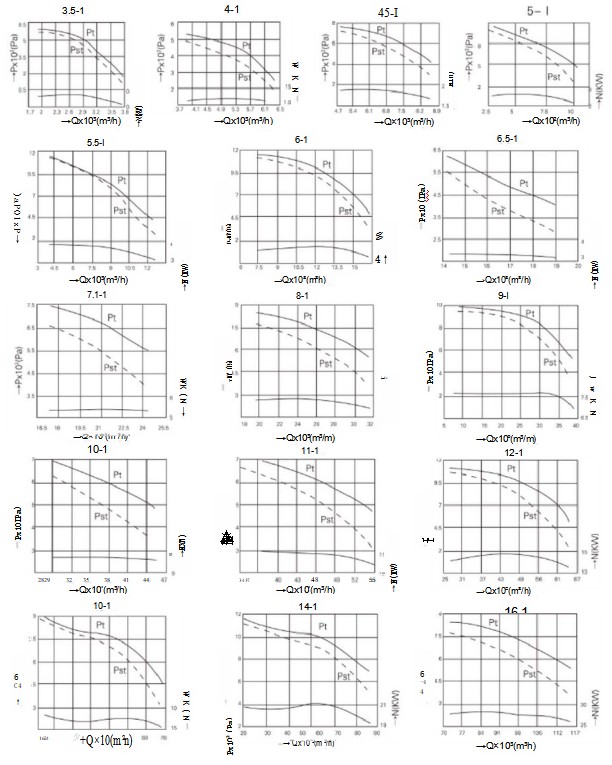

DTF-I 型轴流式消防排烟风机性能曲线

DTF-II 型轴流式消防排烟风机性能曲线

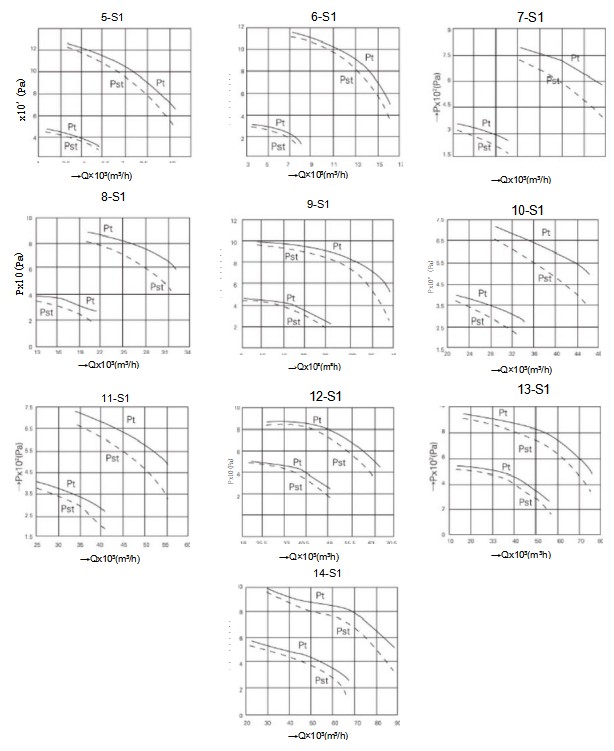

DTF- SI 型轴流式消防排烟风机性能曲线

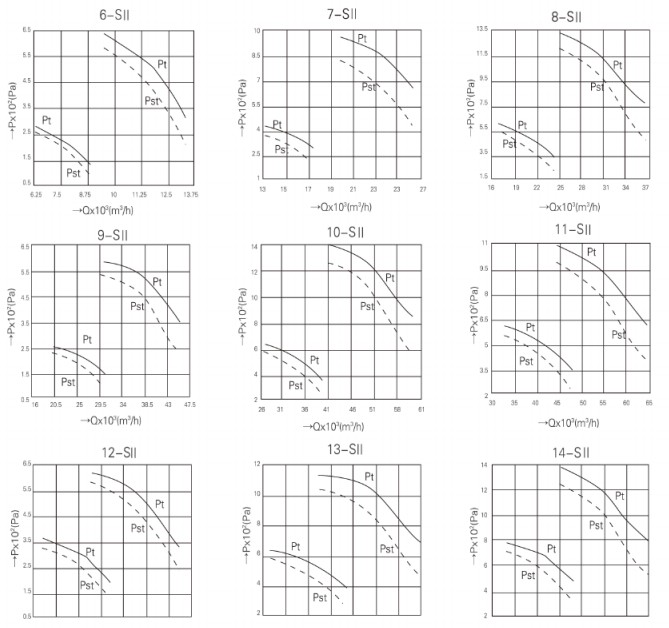

DTF-SII 型轴流式消防排烟风机性能曲线

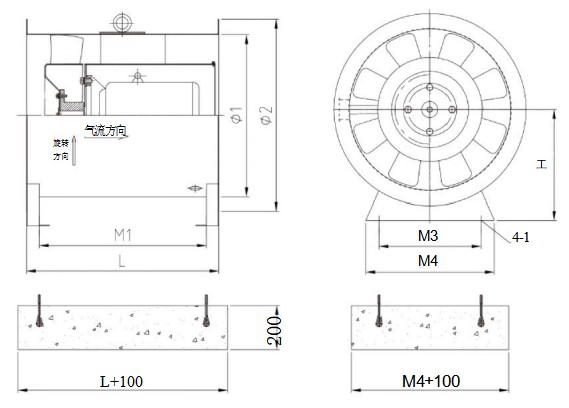

外型及安装尺寸

DTF-1轴流式消防排烟风机外形安装尺寸

尺寸机号 (mm)	φ1	φ2	M1	M3	M4	L	H	4-中
3.5	358	408	346	180	280	400	239	4-12
4	408	468	406	220	320	460	264	4-12
4.5	458	518	396	260	360	460	289	4-12
5	508	568	416	300	400	480	314	4-12
5.5	560	620	416	340	440	480	340	4-12
6	610	670	476	380	480	540	365	4-12
6.5	660	740	416	420	520	480	390	4-12
7	710	790	475	460	560	540	415	4-16
8	810	890	645	540	640	710	465	4-16
9	910	990	735	620	720	820	515	4-16
10	1010	1090	735	700	800	820	565	4-16
11	1112	1192	795	780	880	880	616	4-16
12	1212	1312	795	860	960	880	666	4-16
13	1312	1412	874	940	1040	970	716	4-20
14	1412	1512	874	1020	1120	970	766	4-20
15	1512	1612	894	1100	1200	1000	816	4-20
16	1616	1716	1044	1180	1280	1150	868	4-20

备注：1、为了保证用户的安装尺寸，底座钻孔(4- φ)仅供参考，若无用户说明，风机法兰一般不打孔，如有特殊要求，可按要求制作。

2、机号7#以下产品，一般采用无内筒结构，如有特殊要求，可按要求制作。

DTF-II轴流式消防排烟风机外形安装尺寸

尺寸机号 (mm)	φ1	φ2	M1	M3	M4	L	H	4-中
4	408	468	406	220	320	460	264	4-12
4.5	458	518	416	260	360	480	289	4-12
5	508	568	416	300	400	480	314	4-12
5.5	560	620	476	340	440	540	340	4-12
6	610	670	626	380	480	690	365	4-12
6.5	660	740	626	420	520	690	390	4-12
7	710	790	665	460	560	730	415	4-16
8	810	890	754	540	640	820	465	4-16
9	910	990	734	620	720	820	515	4-16
10	1010	1090	794	700	800	880	565	4-16
11	1112	1192	884	780	880	970	616	4-16
12	1212	1312	914	860	960	1000	666	4-16
13	1312	1412	904	940	1040	1000	716	4-20
14	1412	1512	1134	1020	1120	1230	766	4-20

DTF-SI轴流式消防排烟风机外形安装尺寸

尺寸机号 mm	φ1	φ2	M1	M3	M4	L	H	4-中
4.5	458	518	396	260	360	460	289	4-12
5	508	568	416	300	400	480	314	4-12
6	610	670	476	380	480	540	365	4-12
7	710	790	535	460	560	600	415	4-16
8	810	890	755	540	640	820	465	4-16
9	910	990	735	620	720	820	515	4-16
10	1010	1090	795	700	800	880	565	4-16
11	1112	1192	885	780	880	970	616	4-16
12	1212	1312	885	860	960	970	666	4-16
13	1312	1412	874	940	1040	970	716	4-20
14	1412	1512	904	1020	1120	1000	766	4-20
DTF-SII轴流式消防排烟风机外形安装尺寸
尺寸机号 mm)	φ1	φ2	M1	M3	M4	L	H	4-中
6	610	670	416	380	480	480	365	4-12
7	710	790	625	460	560	690	415	4-16
8	810	890	815	540	640	880	465	4-16
9	910	990	795	620	720	880	515	4-16
10	1010	1090	885	700	800	970	565	4-16
11	1112	1192	915	780	880	1000	615	4-16
12	1212	1312	1065	860	960	1150	666	4-16
13	1312	1412	1054	940	1040	1150	716	4-20
14	1412	1512	1134	1020	1120	1230	766	4-20

备注：1、为了保证用户的安装尺寸，底座钻孔(4-φ)仅供参考，若无用户说明，风机法兰一般不打孔，如有特殊要求，可按要求制作。

2、机号7#以下产品，一般采用无内筒结构，如有特殊要求，可按要求制作。

DTF- D 轴流式消防排烟风机外形安装尺寸

尺寸机号 mm	φ1	φ2	M1	M3	M4	L	H	4-中
5	508	568	396	300	400	460	314	4-12
5.5	560	620	396	340	440	460	340	4-12
6	610	670	396	380	480	460	365	4-12
6.5	660	740	416	420	520	480	390	4-12
7	710	790	475	460	560	540	415	4-16
8	810	890	645	540	640	710	465	4-16
9	910	990	625	620	720	710	515	4-16
10	1010	1090	625	700	800	710	565	4-16
11	1112	1192	625	780	880	710	616	4-16
12	1212	1312	795	860	960	880	666	4-16
13	1312	1412	784	940	1040	880	716	4-20
15	1512	1612	864	1100	1200	970	816	4-20

备注：1、为了保证用户的安装尺寸，底座钻孔(4-φ)仅供参考，若无用户说明，风机法兰一般不打孔，如有特殊要求，可按要求制作。

2、机号7#以下产品，一般采用无内筒结构，如有特殊要求，可按要求制作。

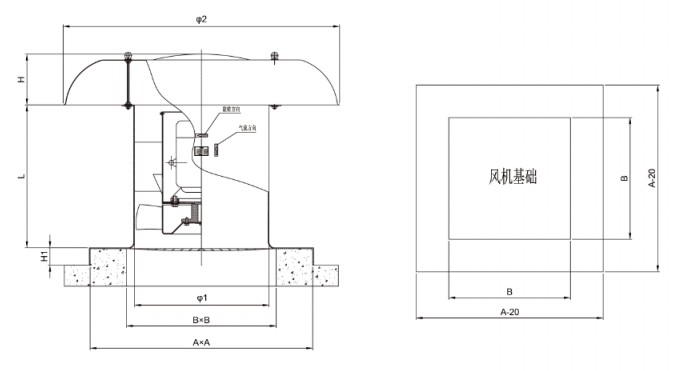

DTF-I-L 立式轴流式消防排烟风机外形安装尺寸

尺寸机号 (mm)	φ1	A	B	φ2	H	H1	L
3.5	358	560	400	710	150	40	400
4	408	600	440	820	160	40	460
4.5	458	650	490	820	160	40	460
5	508	700	540	1020	200	40	480
5.5	560	750	590	1020	200	40	480
6	610	800	640	1220	200	40	540
6.5	660	850	690	1220	200	40	480
7	710	950	750	1220	200	40	540
8	810	1050	850	1370	200	40	710
9	910	1150	950	1580	200	40	820
10	1010	1250	1050	1580	200	40	820
11	1112	1400	1160	1580	200	40	880
12	1212	1500	1260	1850	240	60	880
13	1312	1600	1360	1850	240	60	970
14	1412	1700	1460	1950	270	60	970
15	1512	1800	1560	2250	320	60	1000
16	1616	1900	1660	2250	320	60	1150

DTF-I-L 立式轴流式消防排烟风机外形安装尺寸

尺寸机号 mm	φ1	A	B	φ2	H	H1	L
4	408	600	440	820	160	40	460
4.5	458	650	490	820	160	40	480
5	508	700	540	1020	200	40	480
5.5	560	750	590	1020	200	40	540
6	610	800	640	1220	200	40	690
6.5	660	850	690	1220	200	40	690
7	710	950	750	1220	200	40	730
8	810	1050	850	1370	200	40	820
9	910	1150	950	1580	200	40	820
10	1010	1250	1050	1580	200	40	880
11	1112	1400	1160	1580	200	40	970
12	1212	1500	1260	1850	240	60	1000
13	1312	1600	1360	1850	240	60	1000
14	1412	1700	1460	1950	270	60	1230

DTF-SI-L 立式轴流式消防排烟风机外形及安装尺寸

尺寸机号 (mm)	φ1	A	B	φ2	H	H1	L
4.5	458	650	490	820	160	40	460
5	508	700	540	1020	200	40	480
6	610	800	640	1220	200	40	540
7	710	950	750	1220	200	40	600
8	810	1050	850	1370	200	40	820
9	910	1150	950	1580	200	40	820
10	1010	1250	1050	1580	200	40	880
11	1112	1400	1160	1580	200	40	970
12	1212	1500	1260	1850	240	60	970
13	1312	1600	1360	1850	240	60	970
14	1412	1700	1460	1950	270	60	1000

DTF-SII-L立式轴流式消防排烟风机外形及安装尺

尺寸机号 mm)	φ1	A	B	φ2	H	H1	L
6	610	800	640	1220	200	40	480
7	710	950	750	1220	200	40	690
8	810	1050	850	1370	200	40	880
9	910	1150	950	1580	200	40	880
10	1010	1250	1050	1580	200	40	970
11	1112	1400	1160	1580	200	40	1000
12	1212	1500	1260	1850	240	60	1150
13	1312	1600	1360	1850	240	60	1150
14	1412	1700	1460	1950	270	60	1230
DTF-D-	L 立式轴流式消防排烟风机外形及安装尺寸
尺寸机号 mm)	φ1	A	B	φ2	H	H1	L
5	508	700	540	1020	200	40	460
5.5	560	750	590	1020	200	40	460
6	610	800	640	1220	200	40	460
6.5	660	850	690	1220	200	40	480
7	710	950	750	1220	200	40	540
8	810	1050	850	1370	200	40	710
9	910	1150	950	1580	200	40	710
10	1010	1250	1050	1580	200	40	710
11	1112	1400	1160	1580	200	40	710
12	1212	1500	1260	1850	240	60	880
13	1312	1600	1360	1850	240	60	880
15	1512	1800	1560	2250	320	60	970

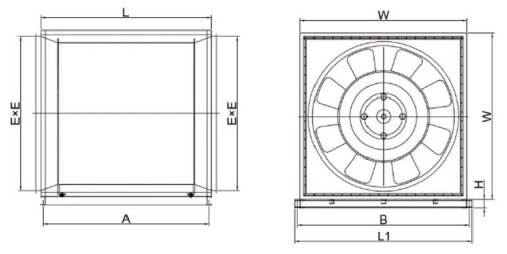

DTF-× 外形图

DTF-X 系列风机箱尺寸表

尺寸机号 (m)	L	W	E	A	B	L1	H
3.5	800	650	510	750	710	770	63
4	800	650	510	750	710	770	63
4.5	850	750	610	800	810	870	63
5	850	750	610	850	810	870	63
5.5	850	850	710	850	910	970	63
6	1000	850	710	950	910	970	63
6.5	1000	950	810	950	1010	1070	63
7	1150	950	810	1100	1010	1070	63
8	1200	1100	960	1150	1160	1220	63
9	1300	1200	1060	1250	1260	1320	100
10	1300	1300	1160	1250	1360	1420	100
11	1500	1400	1260	1450	1460	1520	100
12	1550	1500	1360	1500	1560	1620	100
13	1550	1600	1460	1500	1660	1720	100
14	1650	1700	1560	1600	1760	1820	100
15	1650	1800	1660	1600	1860	1920	100
16	1750	1900	1760	1700	1960	2020	100

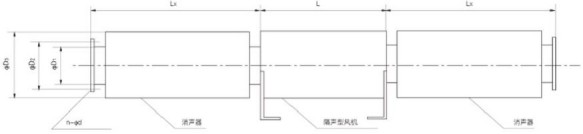

DTF-BX 外形图

DTF-BX 消声型轴流式消防排烟风机有3部分组成：隔声型风机、进口消声器和出口消声器。隔声型风机的技术参数与不隔声型风机一致，进、出口消声器按国家标准图制做。消声器长度LX 有600、900、1200、1500、2000等5种尺寸，用户也可根据安装现场的实际情况，自定消声器长度LX 尺寸。不同长度LX 尺寸的消声器的消声量列于下表：

消声器长度Lx(mm)	600	900	1200	1500	2000
消声量(分贝)dB(A)	4-6	6-8	7-11	9-13	11-15

机号	4	4.5	5	5.5	6	6.5	7	8	9	10	11	12	13	14
D1	408	458	508	560	610	660	710	810	910	1010	1112	1212	1312	1412
D2	438	488	538	590	640	700	750	850	950	1050	1152	1262	1362	1462
D3	508	558	608	660	710	760	810	910	1010	1110	1212	1312	1412	1512
n	8	8	8	8	12	12	12	12	12	16	16	16	16	16
d	10	10	10	10	12	12	12	12	12	14	14	14	14	14
L	消声型风机长度尺寸与不消声型风机长度尺寸一致，地脚螺栓孔尺寸不变。
LX	600、900、1200、1500、2000

备注：消声器为单独，不在BX型号范围内，订货时必须附加说明。

常见问题

Q：消防排烟风机和普通轴流风机有什么区别？

A：

消防排烟风机除了满足风量和压力外，还必须满足项目规定的高温排烟工况、运行持续时间、控制联锁及相关检测/认证要求。普通轴流风机只有在对应型号具备所需消防证据时，才能作为消防排烟风机使用。

Q： HTF (XGF) 消防排烟风机可以同时用于平时通风和消防排烟吗？

A：

海通现有样册说明该系列可根据建筑要求采用单速或多速形式，以满足平时通风和消防高温排烟需求。最终两种工况点、速度切换和控制逻辑必须按项目设计确认。

Q：可以提供 50Hz 和 60Hz 配置吗？

A：

可以根据项目电源条件进行评估，但频率变化会影响转速、风量、压力和功率，必须针对目标频率重新复核风机性能和电机配置。

Q：网站可以直接写“280℃运行 30 分钟以上”吗？

A：

海通现有宣传册中出现过类似耐温表述，但消防性能属于强证据要求。海外官网正式发布前，必须核对对应型号当前有效的检测报告、证书和适用范围；在证据未完成复核前，不建议把具体温度和持续时间作为所有型号的统一承诺。

Q：网站可以直接写 CCCF / 3C 消防认证吗？

A：

只有在当前有效证书能够明确对应本页展示的具体型号、产品名称和适用范围时才可以。不得因为旧宣传册出现过“CCCF/3C”字样，就自动扩展到全部 HTF 或全部消防排烟风机。

Q：消防排烟风机可以使用变频控制吗？

A：

是否允许 VFD 以及消防状态下的运行逻辑必须按照项目消防控制要求和适用标准确认。若项目采用平时通风与消防排烟两种工况，应明确正常模式、消防模式、旁路/联锁要求及最终审批原则。

Q：可以水平、垂直或吊装吗？

A：

海通现有宣传资料提到多种安装方式，但具体型号是否支持某一安装方向，应结合结构、轴承/电机布置、基础和检修要求逐项确认，生产前通过 GA 图冻结。

Q：海外项目需要提供哪些消防资料？

A：

请客户提供目标国家/地区、项目消防规范、温度与持续时间要求、审批要求以及所需证书或检测报告清单。海通再根据具体型号核对可提供的现有文件；不能假设中国国内证书自动等同于目标市场的法定认证。

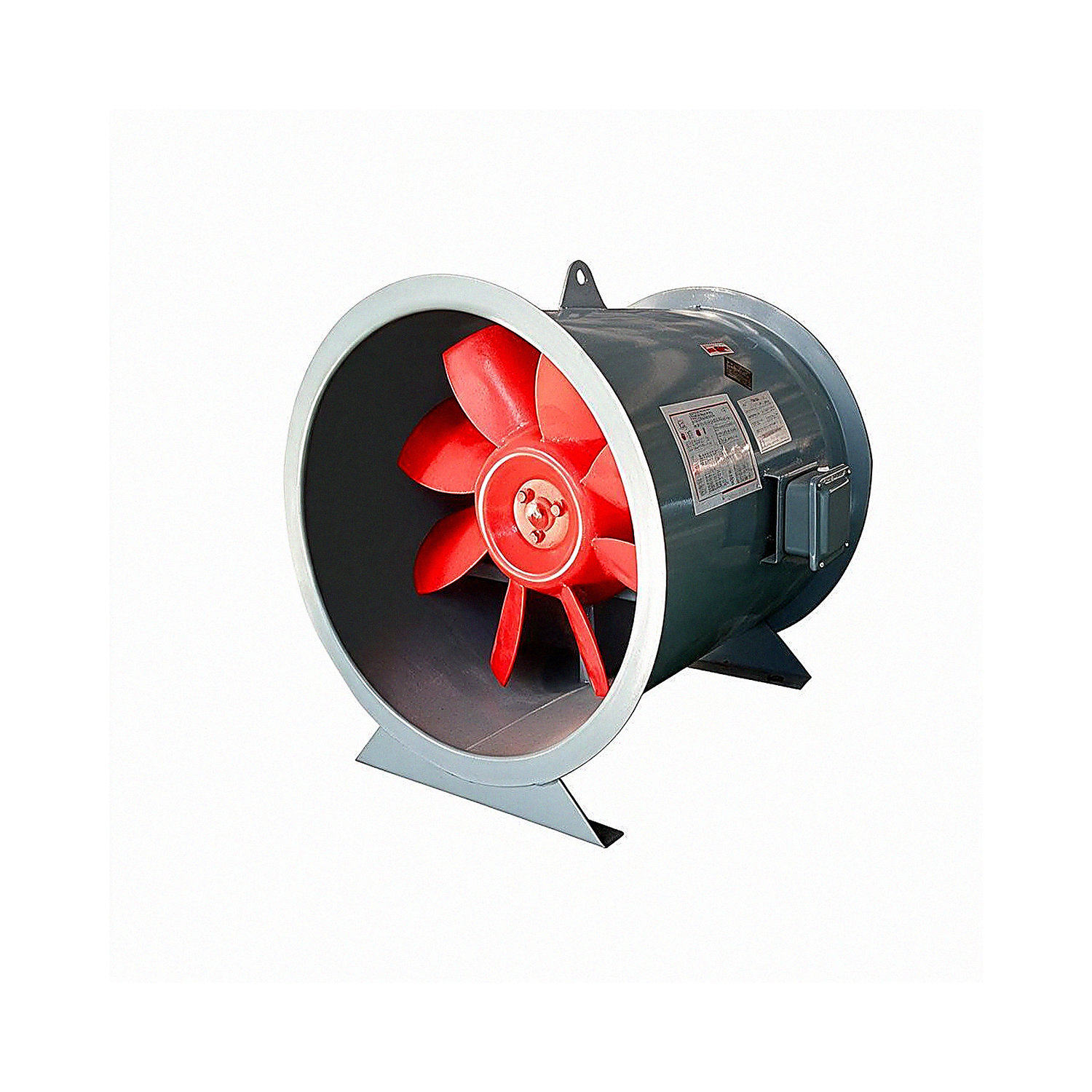

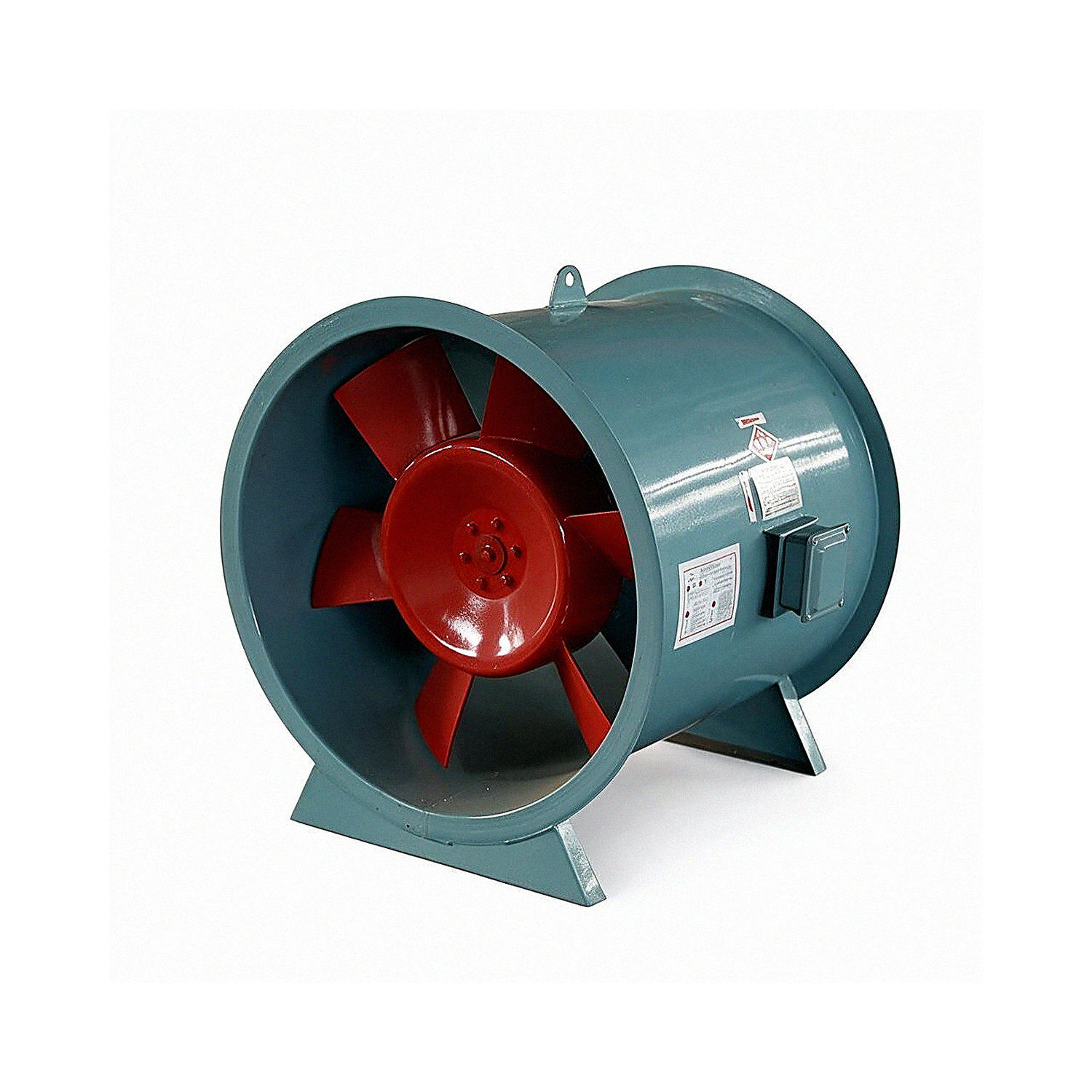

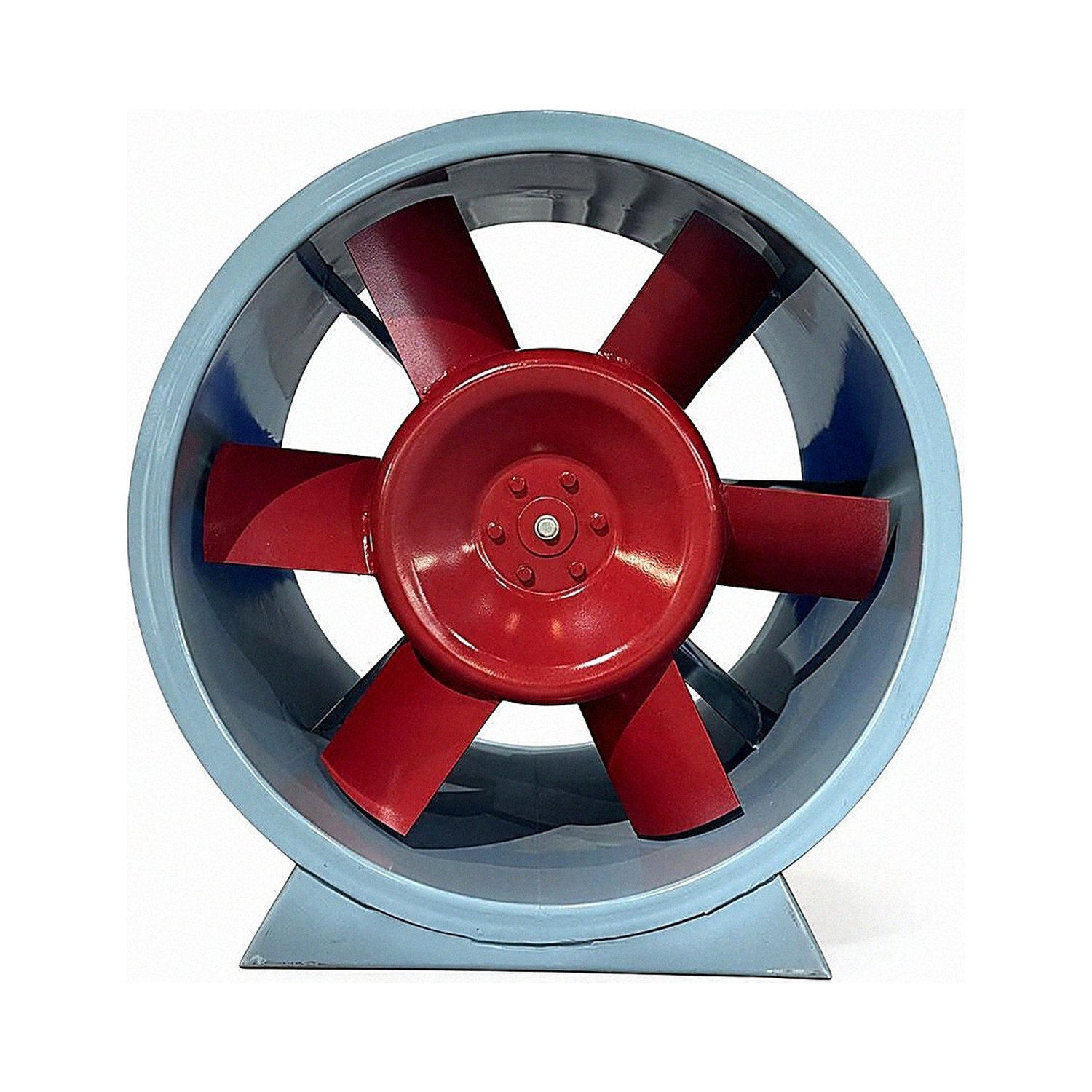

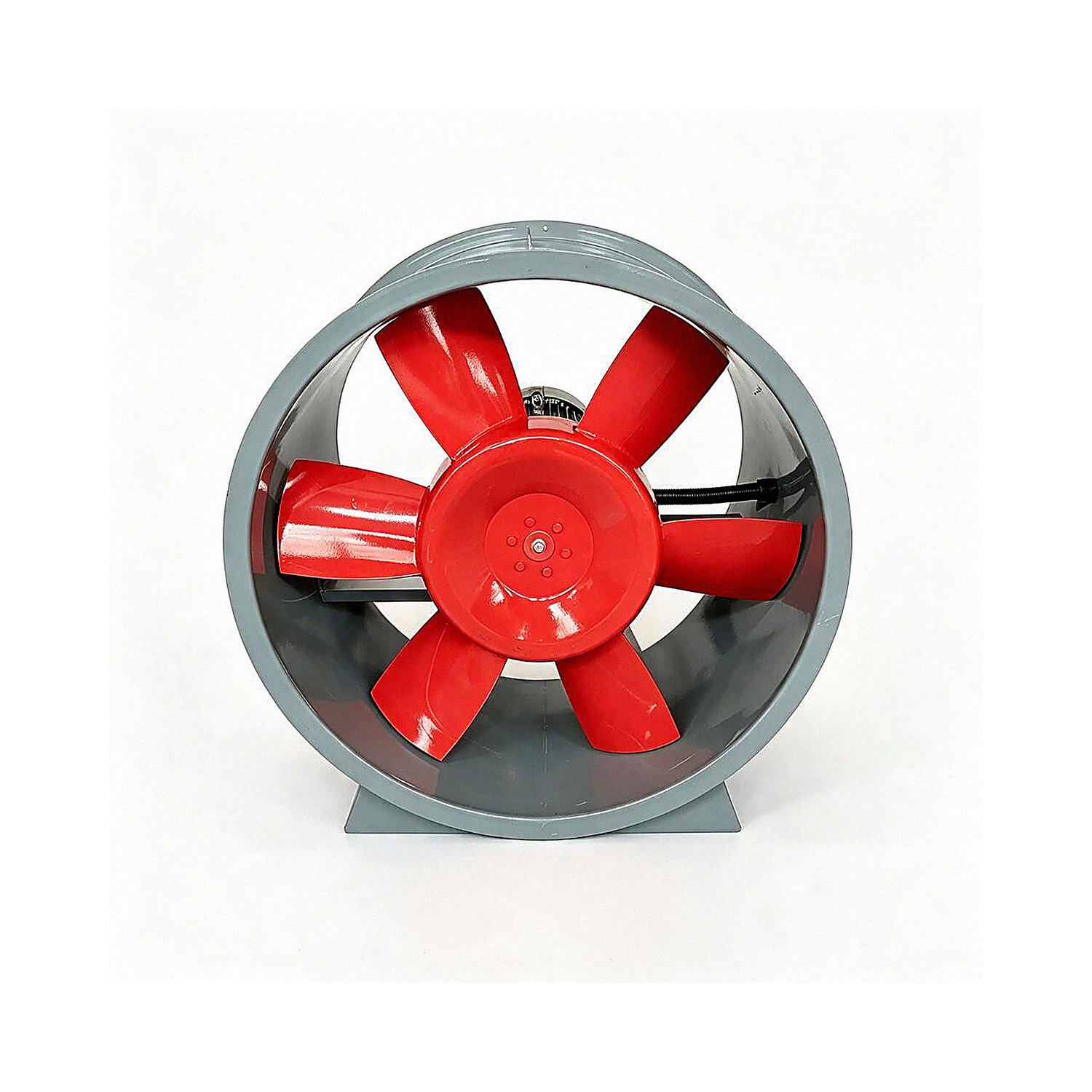

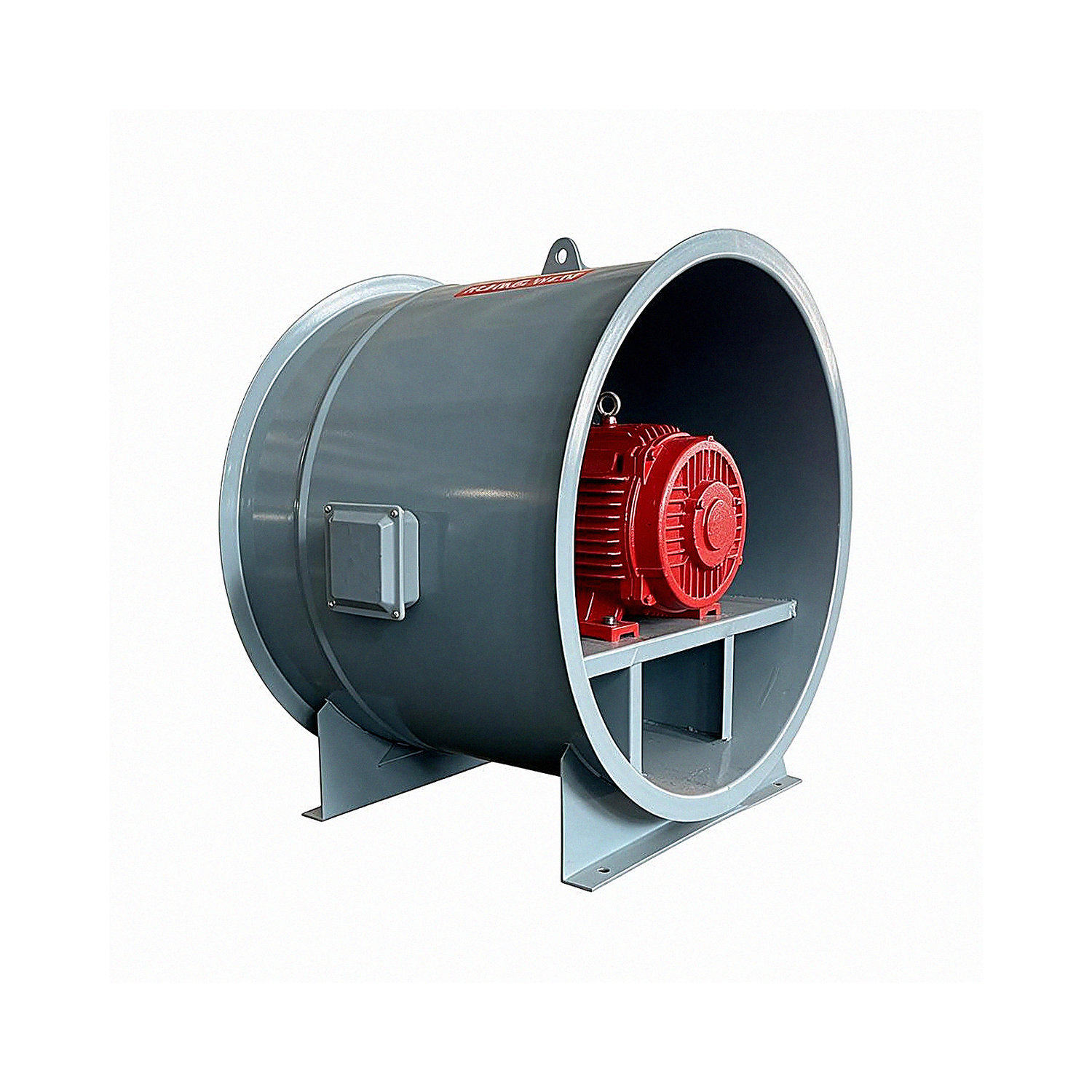

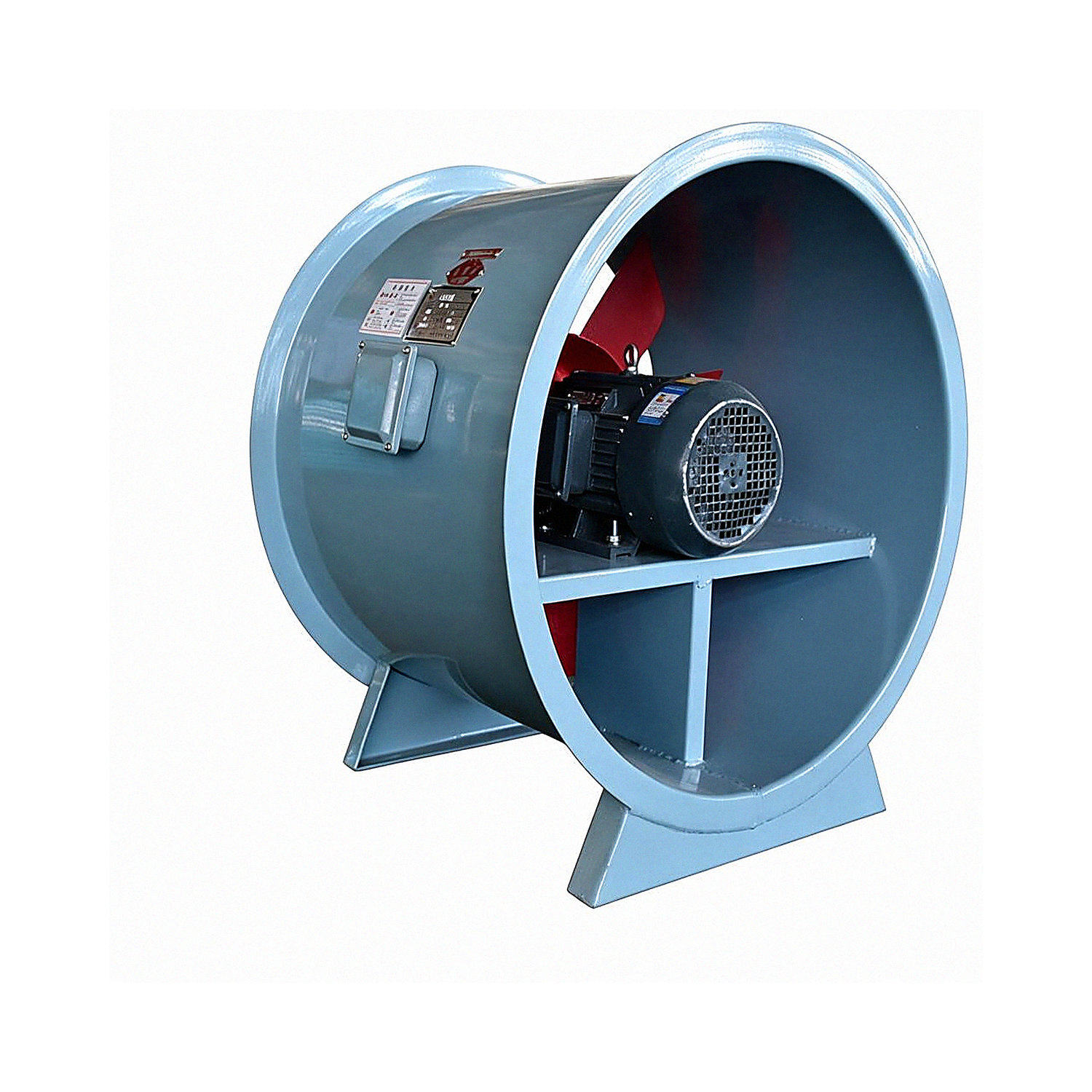

DTF系列轴流式消防排烟风机

请提供型号、风量、全压/静压、安装方向、进出风形式、材质、保温、电机电压/频率、控制方式、过滤模块、防排烟要求、数量及包装要求。性能、尺寸及认证信息以确认的产品和订单文件为准。

haitong@haitonghvac.com

在线咨询

资料下载
