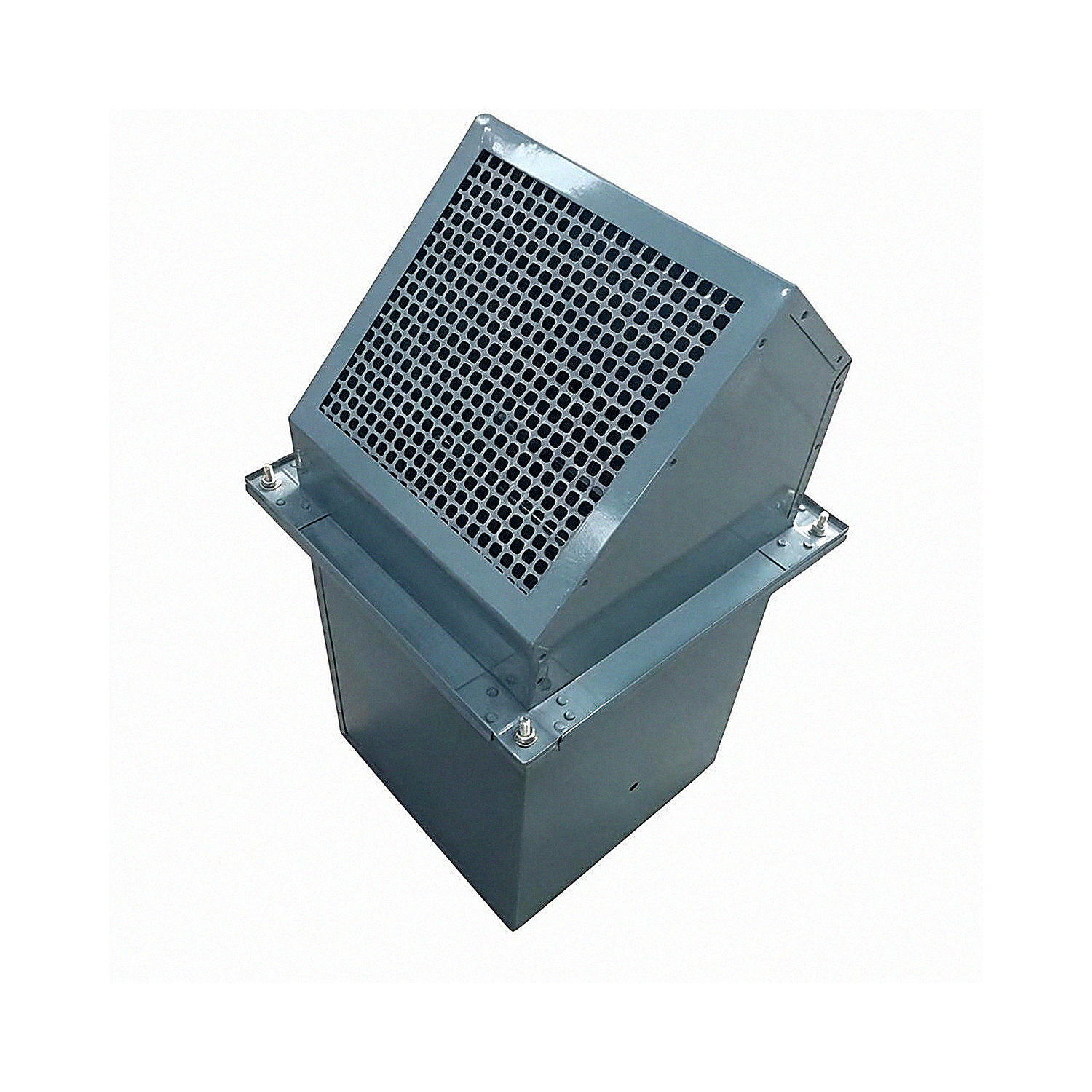

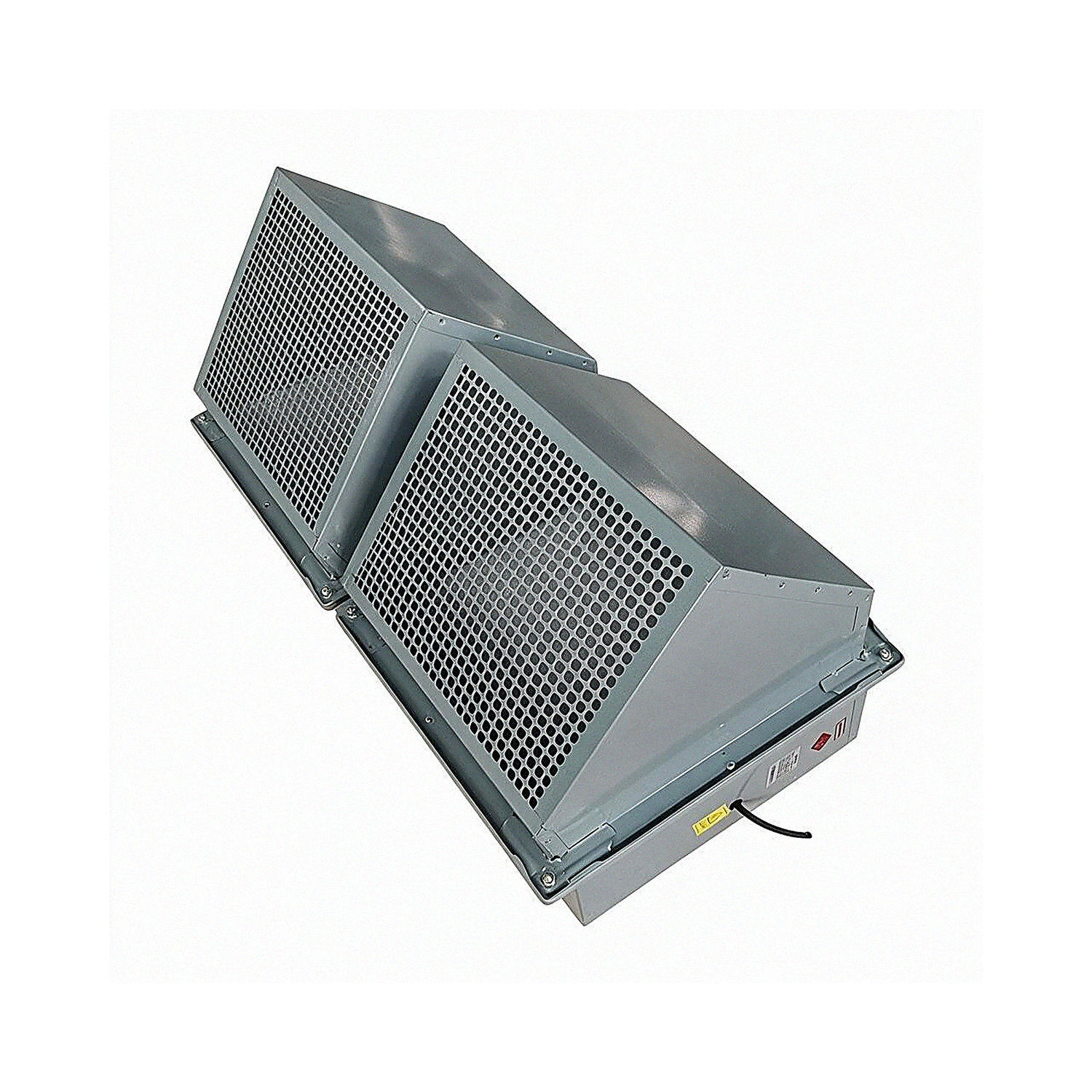

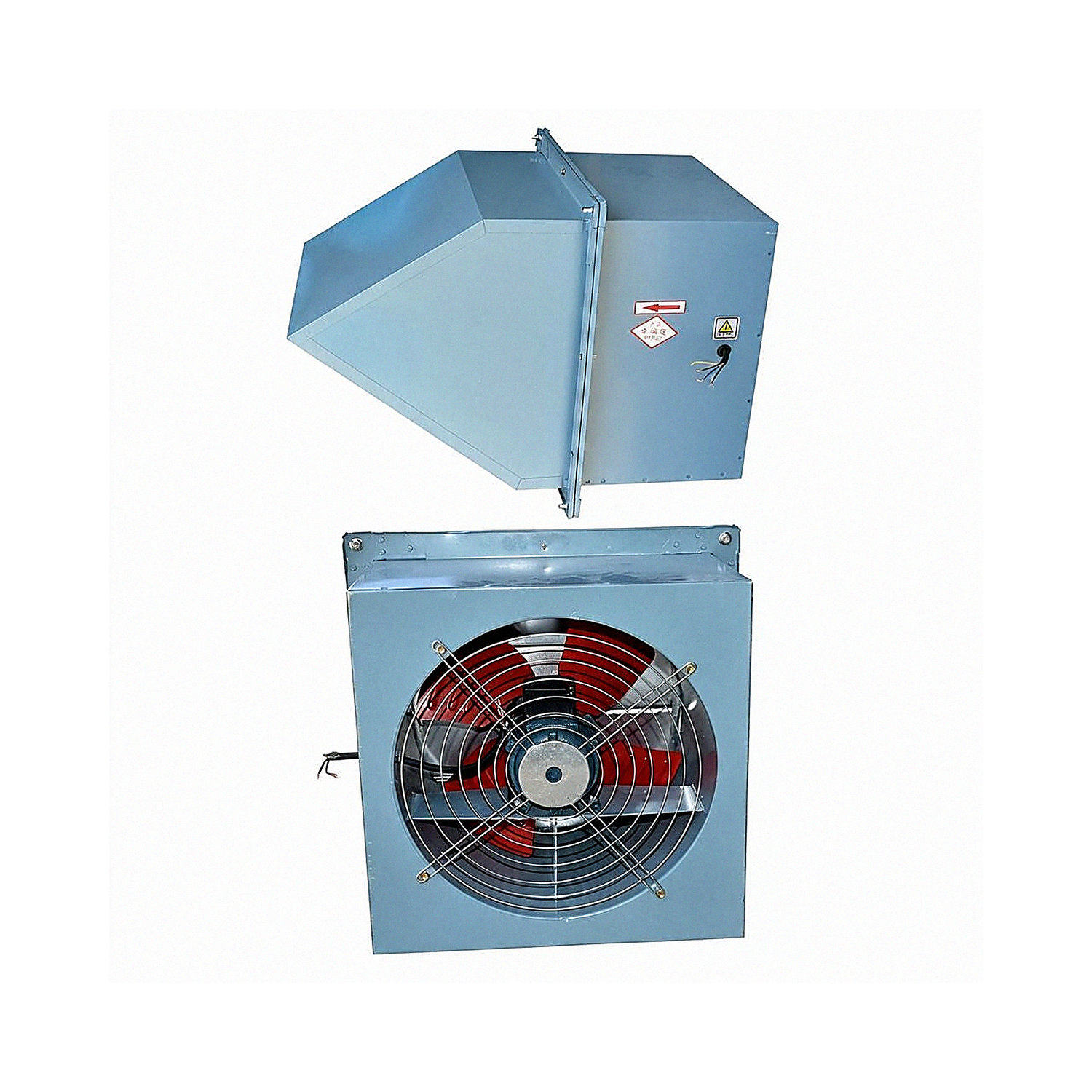

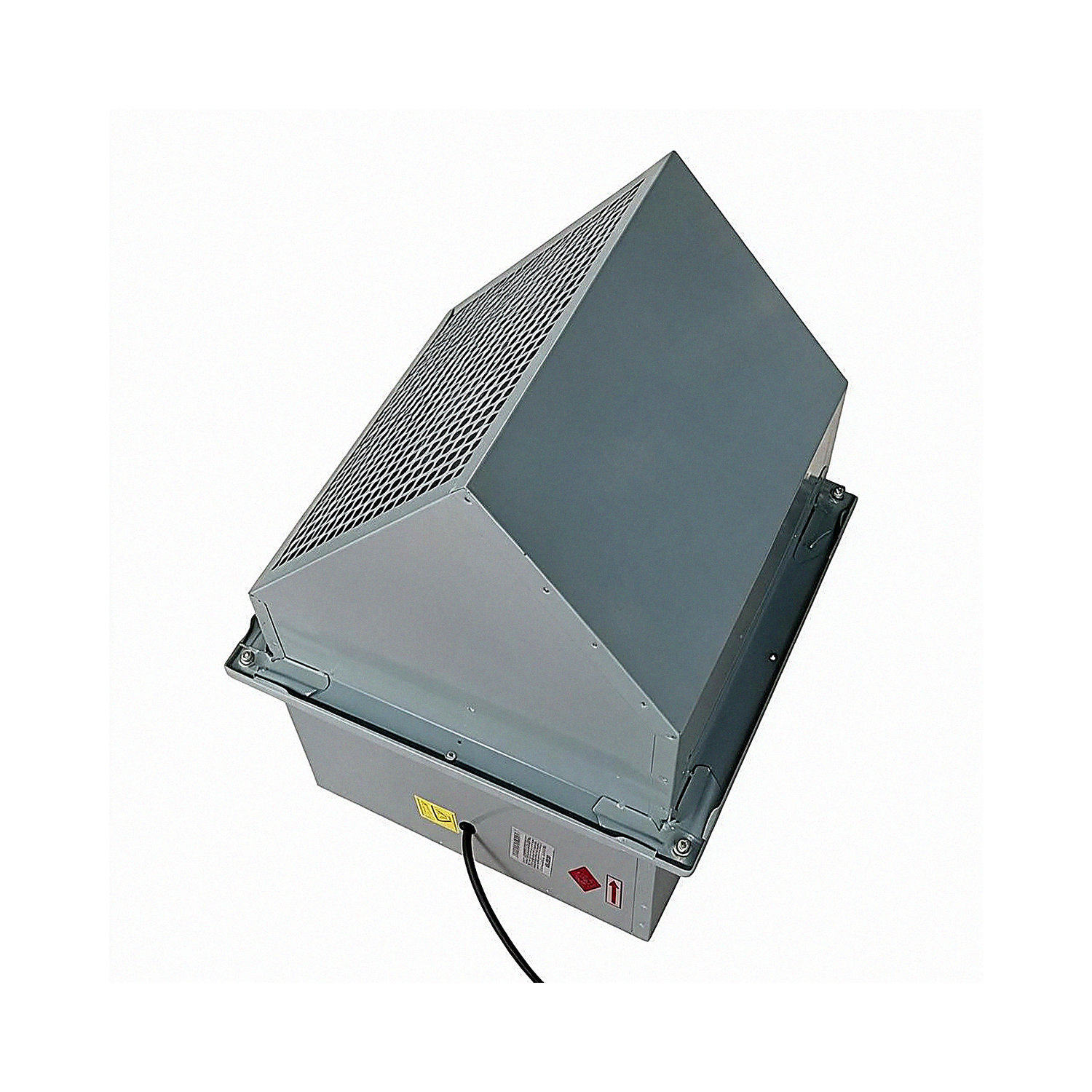

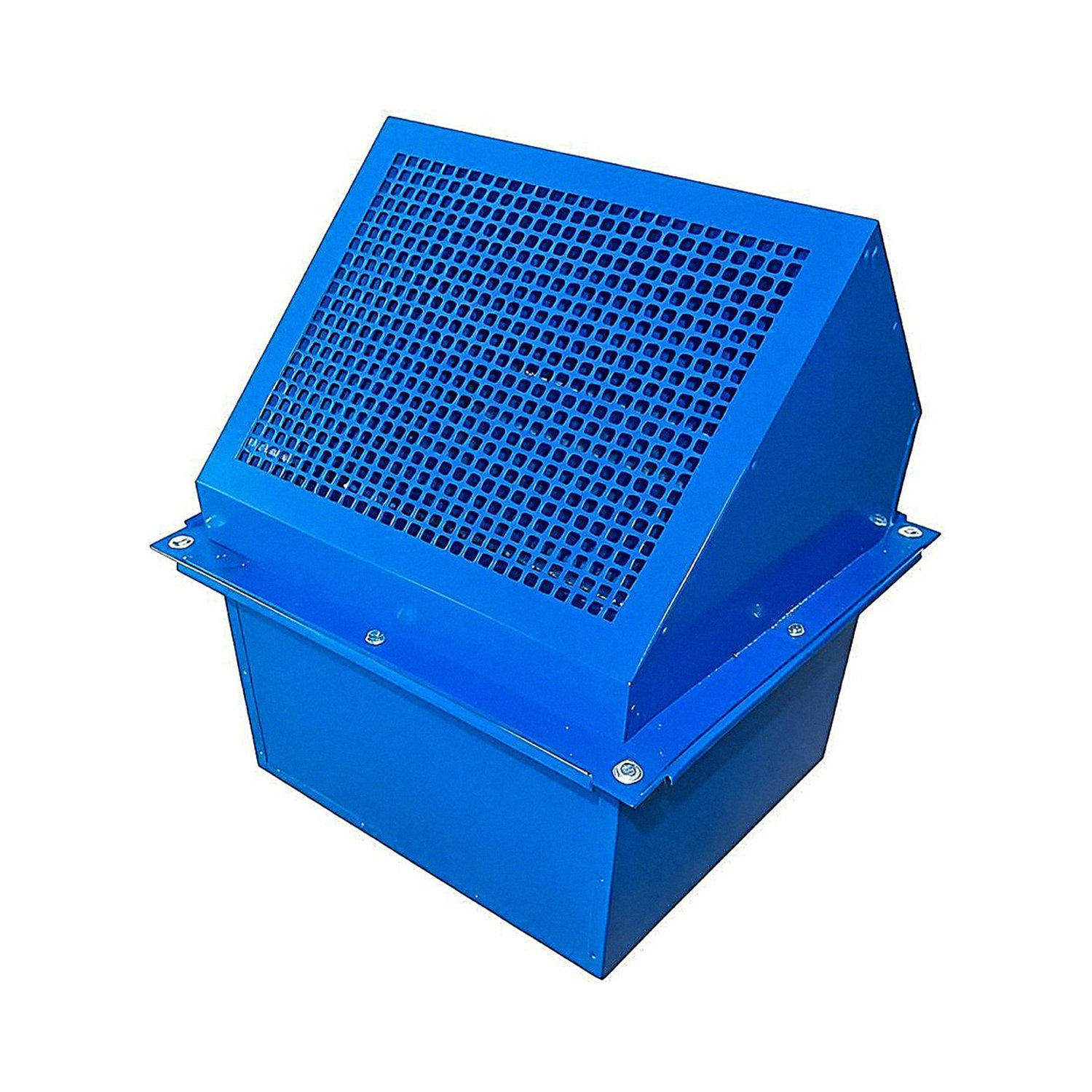

边墙送/排风机系列产品
产品特色
前掠型叶片：设计先进
采用最新空气动力学实验结果优化
叶轮平衡等级G2.5(AMCA)
叶片曲面光滑流畅呈流线型，渐进地切入空气
与空气脱离时外边缘倾角设计合理，有效减少脱离紊流
大风量的同时保证低噪音
方形外壳设计：更合理
混凝土墙、砖墙及压型板墙面上开方洞：更方便
单层压型板强带水平支撑梁，结构简单可靠
电机可靠+免润滑
体积小，结构简单，重量轻，运行可靠
电机置于气流内：散热良好，延长电机寿命
电机免润滑，整机免维护，适合安装在高处
无皮带：不需登高更换
配件齐全实用：考虑更周到
防雨罩：风机配45°防雨弯头，可有效防止雨水进入室内
防虫网：夜间防止昆虫循灯光飞入车间
重力式止回阀：确保车间在风机不开时保持封闭
设计应力经过检验：长期运转强度高
计算机辅助应力分析
选点准确的补强筋：反复实验确定
有效降低叶片末端振幅
防止长期运转后叶片变形或断裂

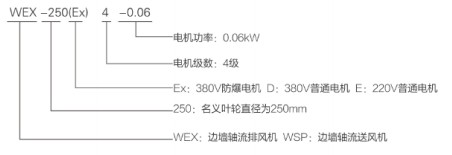

命名规范

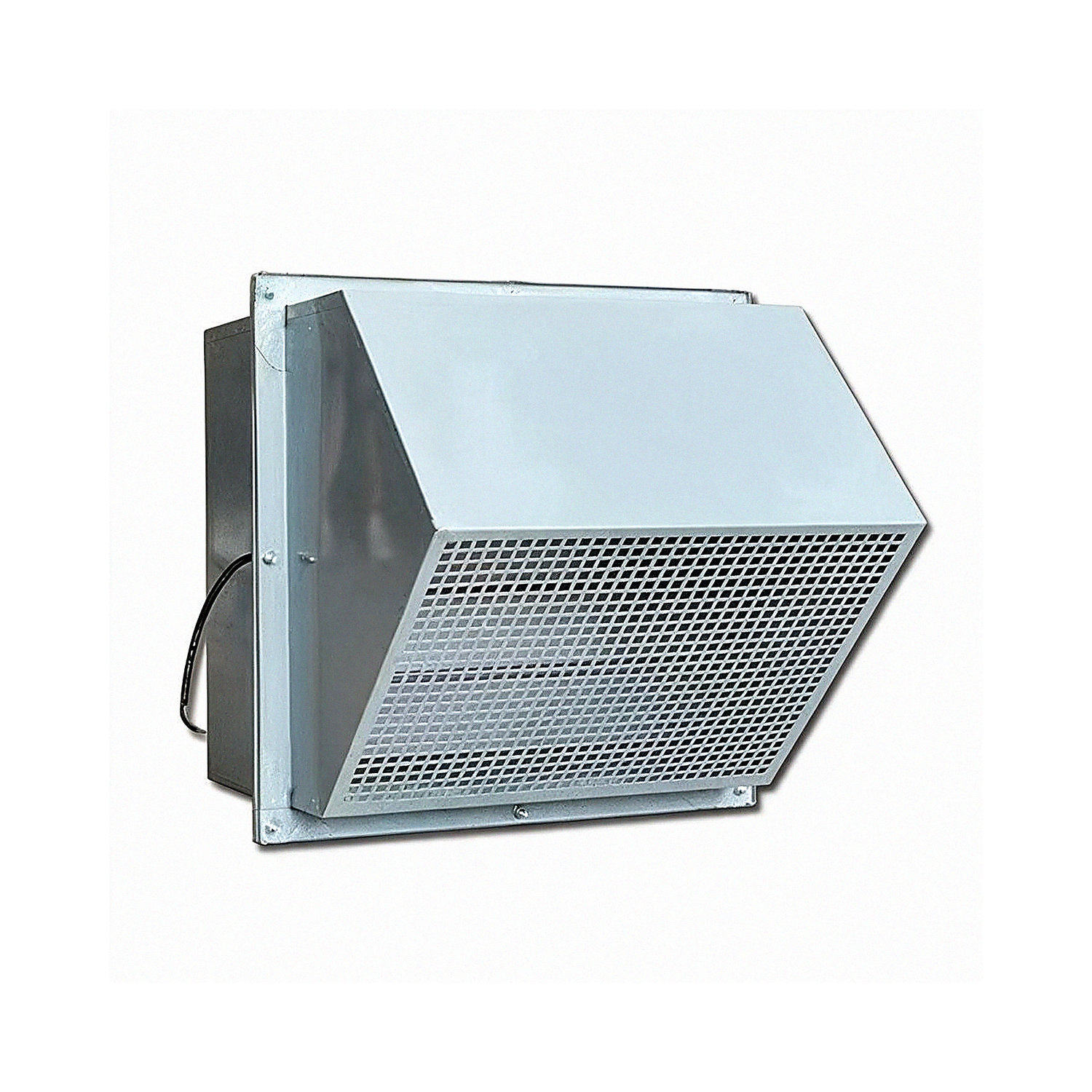

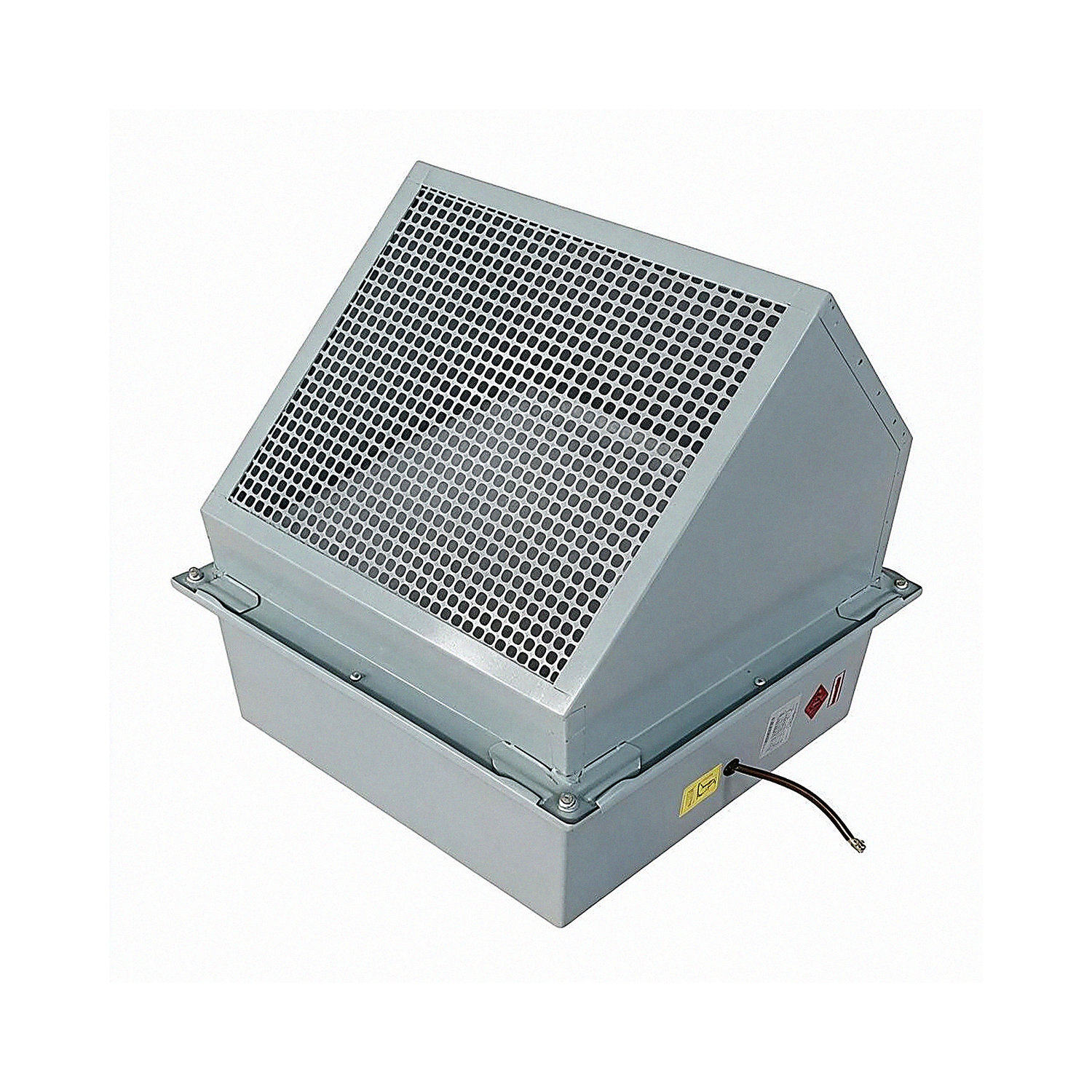

45°防雨罩：
风机配45°防雨罩，进风口处配防鸟网，防雨罩为公司标准配置，出厂前已装好；如外墙配防雨百叶，可 去除防雨罩。
重力式止回风阀
带有法兰的铝制止回风阀重量轻，阻损小，开启灵活，重力式复位简单可靠。
防爆结构：
边墙风机用于防爆送排风时，应采用防爆结构。防爆边墙风机采用铝合金叶轮，钢制导流圈，电机采用防 爆电机，防爆等级可根据不同使用场合进行匹配。

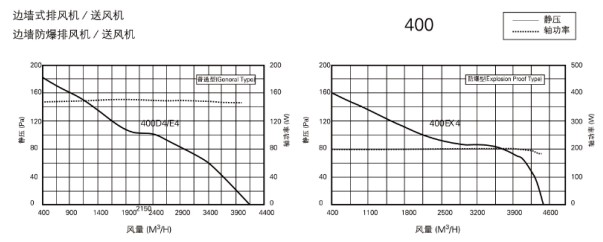

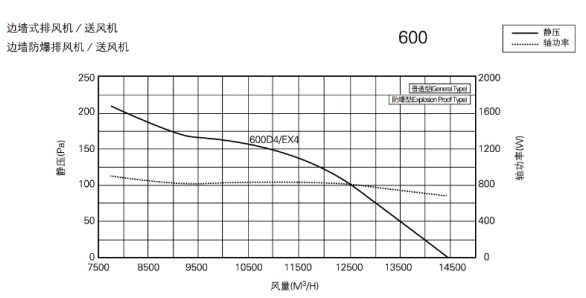

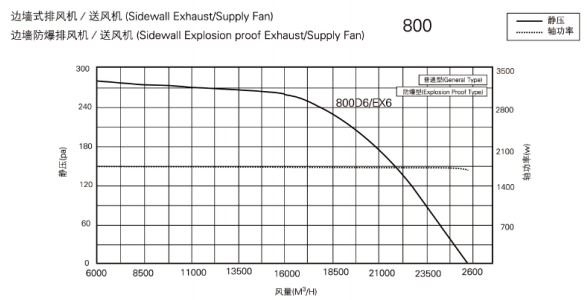

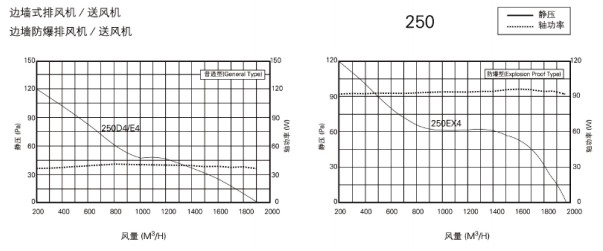

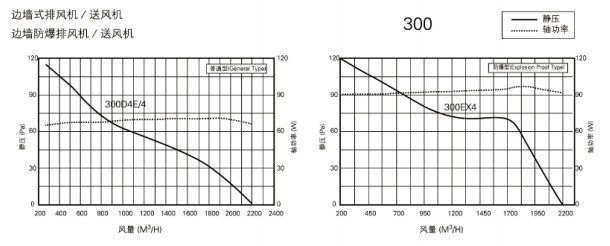

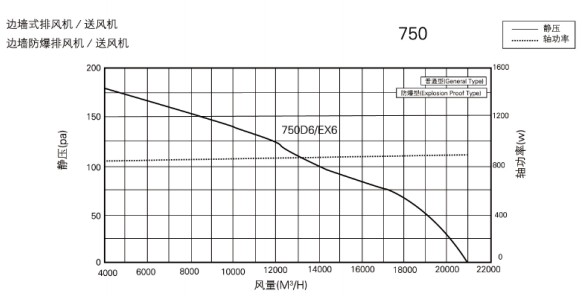

性能参数以及尺寸表
型号 MODEL | 电压 | 频率 | 电流 | 电机功率 | 转速 | 噪音 | 电容 |
VOLT | HERZ | CURRENT | MOTOR | SPEED | NOISE | CAPACITOR |
V | Hz | A | W | r/min | dB | μF |
WEXWSP-250D4-0.05 | 380 | 50 | 0.18 | 50 | 1400 | 54 | - |
WEXWSP-250E4-0.05 | 220 | 50 | 0.24 | 50 | 1400 | 54 | 2 |
WEXWSP-250EX4-0.12 | 380 | 50 | 0.48 | 120 | 1400 | 62 | - |
型号 MODEL | 电压 | 频率 | 电流 | 电机功率 | 转速 | 噪音 | 电容 |
VOLT | HERZ | CURRENT | MOTOR | SPEED | NOISE | CAPACITOR |
V | Hz | A | W | r/min | dB | μF |
WEXWSP-300D4-0.09 | 380 | 50 | 0.29 | 90 | 1380 | 58 | 一 |
WEXWSP-300E4-0.09 | 220 | 50 | 0.43 | 90 | 1380 | 58 | 3 |
WEXWSP-300EX4-0.12 | 380 | 50 | 0.48 | 120 | 1400 | 64 | 一 |
型号 MODEL | 电压 | 频率 | 电流 | 电机功率 | 转速 | 噪音 | 电容 |
VOLT | HERZ | CURRENT | MOTOR | SPEED | NOISE | CAPACITOR |
V | Hz | A | W | r/min | dB | μF |
WEXWSP-350D4-0.15 | 380 | 50 | 0.37 | 150 | 1380 | 62 | 一 |
WEXWSP-350E4-0.15 | 220 | 50 | 0.7 | 150 | 1380 | 62 | 4 |
WEXWSP-350EX4-0.12 | 380 | 50 | 0.48 | 120 | 1400 | 66 | 一 |
型号 MODEL | 电压 | 频率 | 电流 | 电机功率 | 转速 | 噪音 | 电容 |
VOLT | HERZ | CURRENT | MOTOR | SPEED | NOISE | CAPACITOR |
V | Hz | A | W | r/min | dB | μF |
WEXWSP-400D4-0.19 | 380 | 50 | 0.29 | 190 | 1400 | 68 | 一 |
WEXWSP-400E4-0.19 | 220 | 50 | 0.43 | 190 | 1400 | 68 | 6 |
WEXWSP-400EX4-0.25 | 380 | 50 | 0.48 | 250 | 1400 | 68 | 一 |
型号 MODEL | 电压 | 频率 | 电流 | 电机功率 | 转速 | 噪音 | 电容 |
VOLT | HERZ | CURRENT | MOTOR | SPEED | NOISE | CAPACITOR |

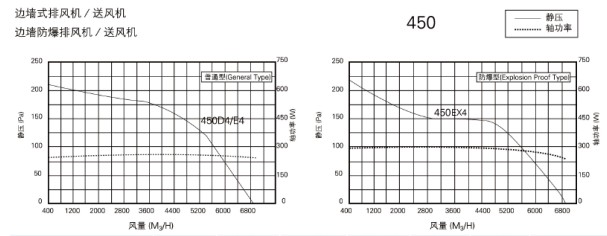

V | Hz | A | W | r/min | dB | μF |
WEXNSP-450D4-0.24 | 380 | 50 | 0.65 | 240 | 1380 | 69 | 一 |
WEXWSP-450E4-0.24 | 220 | 50 | 1.08 | 240 | 1380 | 69 | 8 |
WEXWSP-450EX4-0.37 | 380 | 50 | 1.1 | 370 | 1400 | 69 | 一 |
型号 MODEL | 电压 | 频率 | 电流 | 电机功率 | 转速 | 噪音 | 电容 |
VOLT | HERZ | CURRENT | MOTOR | SPEED | NOISE | CAPACITOR |

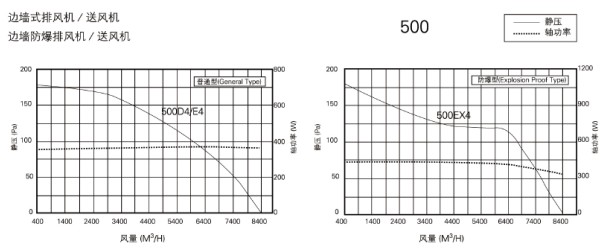

V | Hz | A | W | r/min | dB | μF |
WEXWSP-500D4-0.46 | 380 | 50 | 2.1 | 460 | 1380 | 70 | - |
WEXWSP-500E4-0.46 | 220 | 50 | 7 | 460 | 1380 | 70 | 10 |
WEXWSP-500EX4-0.55 | 380 | 50 | 1 ·6 | 550 | 1390 | 70 | 一 |
型号 MODEL | 电压 | 频率 | 电流 | 电机功率 | 转速 | 噪音 | 电容 |
VOLT | HERZ | CURRENT | MOTOR | SPEED | NOISE | CAPACITOR |
V | Hz | A | W | r/min | dB | μF |
WEXWSP-550D4-0.55 | 380 | 50 | 1.4 | 550 | 1410 | 62 | 一 |
WEXWSP-550E4-0.55 | 220 | 50 | 2.6 | 550 | 1410 | 62 | 12 |
WEXSP-550EX4-0.75 | 380 | 50 | 2 | 750 | 1390 | 66 | 一 |
型号 MODEL | 电压 | 频率 | 电流 | 电机功率 | 转速 | 噪音 |
VOLT | HERZ | CURRENT | MOTOR | SPEED | NOISE |
V | Hz | A | W | r/min | dB |
WEXWSP-600D4-1.1 | 380 | 50 | 2.8 | 1100 | 1400 | <73 |
WEXWSP-600EX4-1.1 | 380 | 50 | 2.8 | 1100 | 1400 | <73 |
型号 MODEL | 电压 | 频率 | 电流 | 电机功率 | 转速 | 噪音 |
VOLT | HERZ | CURRENT | MOTOR | SPEED | NOISE |

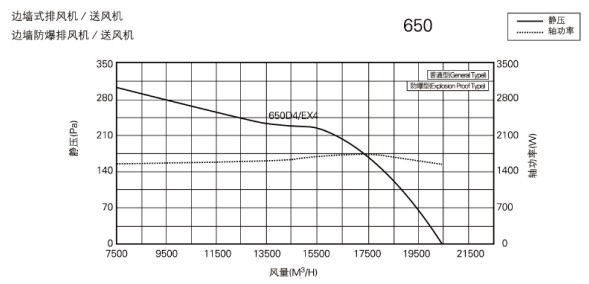

V | Hz | A | W | r/min | dB |
WEXNSP-650D4-2.2 | 380 | 50 | 5 | 2200 | 1430 | <74 |
WEXWSP-650EX4- . |
|
|
|
|
|
|
型号 MODEL | 电压 | 频率 | 电流 | 电机功率 | 转速 | 噪音 |
VOLT | HERZ | CURRENT | MOTOR | SPEED | NOISE |

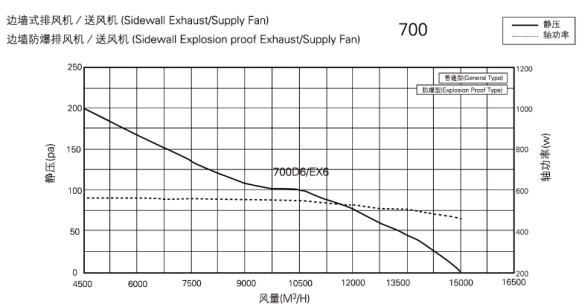

V | Hz | A | W | r/min | dB |
WEXWSP-700D6-0.75 | 380 | 50 | 2.3 | 750 | 910 | <75 |
WEXNWSP-700EX6-0.75 | 380 | 50 | 2.3 | 750 | 910 | <75 |
型号 MODEL | 电压 | 频率 | 电流 | 电机功率 | 转速 | 噪音 |
VOLT | HERZ | CURRENT | MOTOR | SPEED | NOISE |
V | Hz | A | W | r/min | dB |
WEXWSP-750D6-1.1 | 380 | 50 | 3.2 | 1100 | 910 | <79 |
WEXWSP-750EX6-1.1 | 380 | 50 | 3.2 | 1100 | 910 | <79 |
型号 MODEL | 电压 | 频率 | 电流 | 电机功率 | 转速 | 噪音 |
VOLT | HERZ | CURRENT | MOTOR | SPEED | NOISE |
V | Hz | A | W | r/min | dB |
WEXWWSP-800D6-2.2 | 380 | 50 | 5.6 | 2200 | 940 | <80 |
WEXNWSP-800EX6-2.2 | 380 | 50 | 5.6 | 2200 | 940 | <80 |
型号 MODEL | 电压 | 频率 | 电流 | 电机功率 | 转速 | 噪音 |
VOLT | HERZ | CURRENT | MOTOR | SPEED | NOISE |

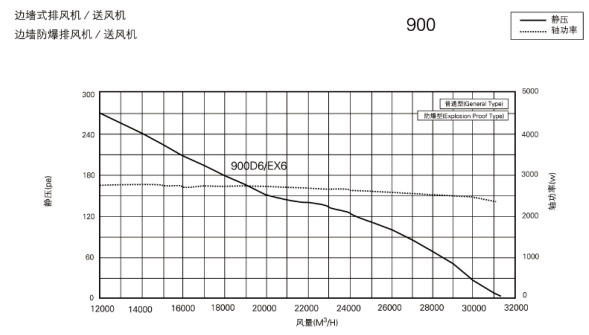

V | Hz | A | W | r/min | dB |
WEXWSP-900D6-3 | 380 | 50 | 7.3 | 3000 | 960 | <82 |
WEXWSP-900EX6-3 | 380 | 50 | 7.3 | 3000 | 960 | <82 |

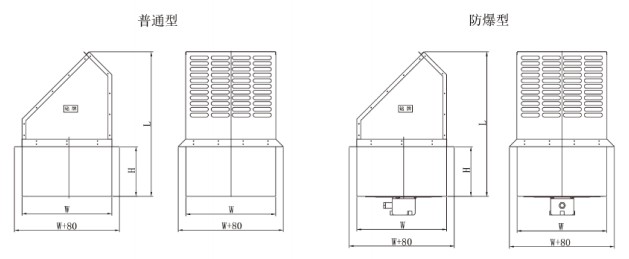

WEX系列边墙风机外形及安装尺寸
尺寸 机号 (mm) | W | H | L | 尺寸 机号 (mm) | W | H | L |
WEX-250 | 325 | 200 | 500 | WEX-600 | 765 | 400 | 1000 |
BWEX-250EX4 | 325 | 290 | 590 | BWEX-600EX4 | 765 | 365 | 965 |
WEX-300 | 375 | 200 | 500 | WEX-650 | 810 | 500 | 1100 |
BWEX-300EX4 | 375 | 290 | 590 | BWEX-650EX4 | 810 | 440 | 1040 |
WEX-350 | 420 | 240 | 600 | WEX-700 | 855 | 440 | 1080 |
BWEX-350EX4 | 420 | 290 | 650 | BWEX-700EX4 | 855 | 400 | 1040 |
WEX-400 | 470 | 260 | 660 | WEX-750 | 920 | 470 | 1140 |
BWEX-400EX4 | 470 | 320 | 720 | BWEX-750EX4 | 920 | 430 | 1100 |
WEX-450 | 520 | 260 | 690 | WEX-800 | 980 | 500 | 1180 |
BWEX-450EX4 | 520 | 320 | 750 | BWEX-800EX4 | 980 | 460 | 1140 |
WEX-500 | 570 | 260 | 730 | WEX-900 | 1075 | 560 | 1340 |
BWEX-500EX4 | 570 | 350 | 820 | BWEX-900EX4 | 1075 | 500 | 1280 |
WEX-550 | 620 | 280 | 780 | WEX-1000 | 1125 | 600 | 1450 |
BWEX-550EX4 | 620 | 350 | 850 | BWEX-1000EX4 | 1125 | 530 | 1380 |
备注：推荐边墙风机留洞尺寸： W+20, 本表尺寸为排风机尺寸，如需送风机需另外确认图纸。
边墙风机的固定
混凝土墙或砖墙
建议按照样本推荐的“边墙留洞尺寸”预留安装孔，将风机嵌入后在风机与墙体之间填充发泡剂进行修整找平并防水。
压型彩钢墙面
建议在开洞部位根据开洞尺寸设置上下两道过梁和立柱，在其间嵌入风机，并且在风机与墙体之间填充发泡剂修整找平 并防水，也可根据实际情况采用三角形支撑架或丝杆吊装。
产品说明
风机类型
边墙轴流式送/排风机采用钢制或铝制前掠式叶片，叶片应使用加强筋，增加强度，降低叶片末端振动，确保在刚性支 撑条件下振动速度满足使用要求。叶片与电机整体通过静态和动态平衡，达到国际标准<AMCA> 规定的G2.5 水平。
风机外壳
风机外壳为镀锌钢板或冷轧钢板制成，方型结构。电机支撑结构应坚固并避免风机运转时产生共振。在室内一侧应装 有防护网以保护工作人员人身安全。
防爆结构[可选项]
防爆边墙风机为铝制叶轮，钢制导流圈，电机采用防爆电机。
电 机
外转子电机防护等级应达到IP44, 内转子电机防护等级应达到IP54, 绝缘等级F 级，电机置于气流之内，以便得到充 分冷却。
标 牌
永久固定的铝制标牌上应标有清晰可见的风机编号，型号和产品序列号(即每台机器的唯一身份证明),从而可保证 客户方便的查询配件的历史记录。
