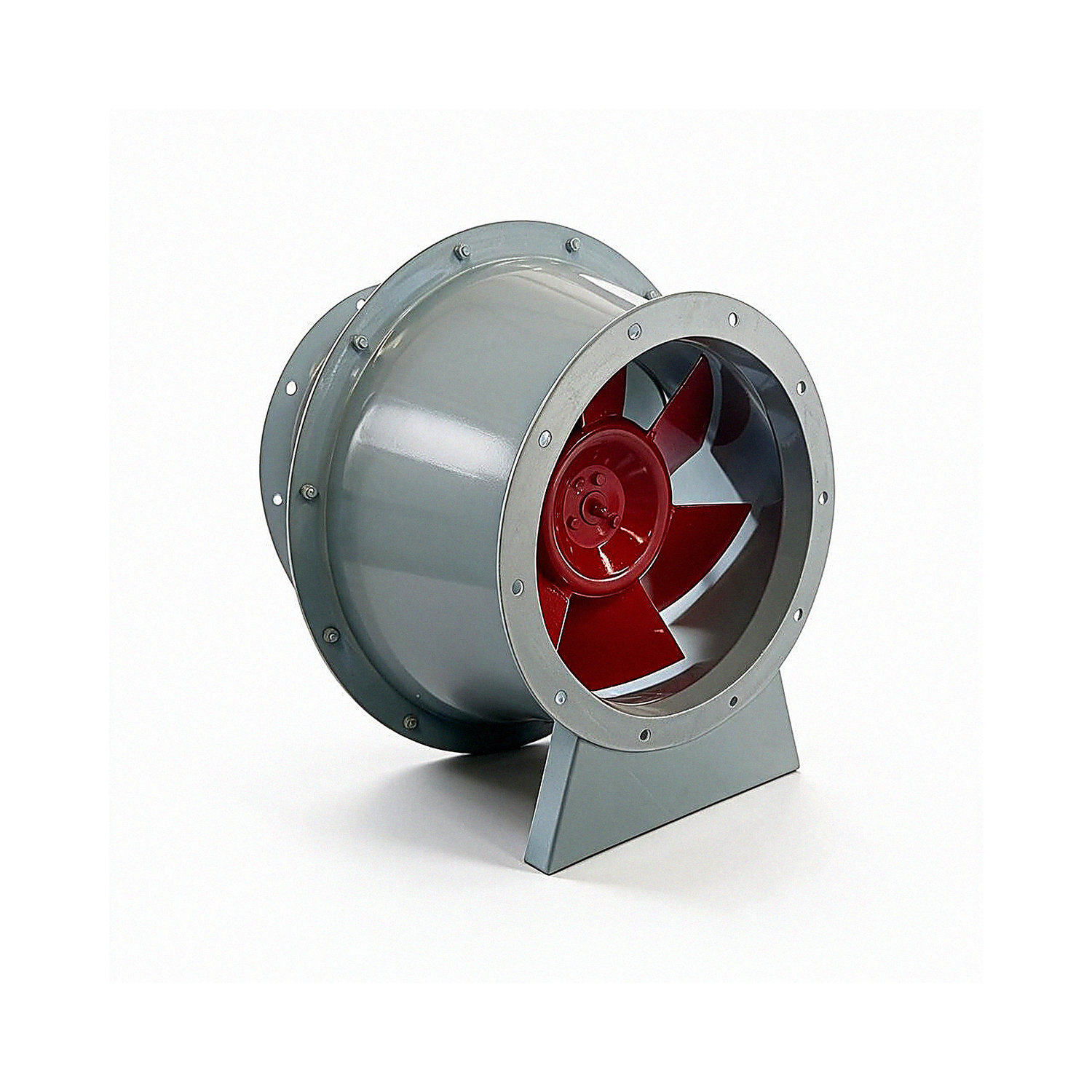

SJG系列斜流式管道风机
用途
SJG 系列斜流式风机的比转数值介于离心风机和轴流风机之间，兼 有离心式风机较高压力系数和轴流式风机较高流量系数的特点，同时具 有高效区宽广的优点。
斜流式管道风机除具有上述独特的空气动力特性以外，其结构形式 也使得工程设计和安装施工工作大大地简化了，它的进风方向和出风方 向位于同一条轴线上，且进出口尺寸相同，并有与相同直径的风管相连 接的法兰，安装十分方便。它不必像离心风机那样，安装时要使风管有 一个90°的转折，因而占地少，不影响管道布置和管道走向，最适宜于 为直管道加压和送、排风。对于空间狭小的机房，尤其显示出它的结构 紧凑的优越性。
SJG 系列高效、低噪斜流式管道风机，广泛适用于民用建筑的通风
空调工程，以及其他各个工业生产领域。替代低压离心式风机，节省投资和占地、简化设计、方便安装。在轴流式风机的 压力满足不了要求的管道通风场合，使用斜流式管道风机是最佳的选择。
SJG斜流式玻璃钢管道风机可输送空气和带腐蚀性的气体。如果更换防爆电机还可输送易燃易爆气体。输送气体的温度 可达80℃。
结构特点

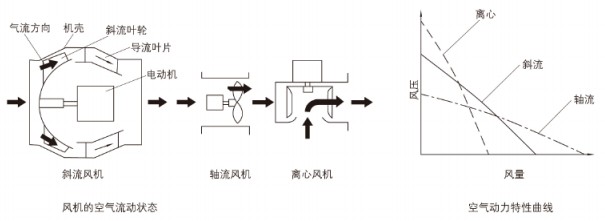

斜流式管道风机与离心式风机和轴流式风机相比较，具有独特的直线型结构和介于两者之间的空气动力特性参数。其 基本结构和空气流动状态的比较见下图，空气动力特性曲线的比较见图。
SJG型斜流式通风机技术性能参数
机号No | 叶轮直径(mm) | 流量(m³h) | 全压/Pa | 转速(r/min) | 功率/kw | 壳体A声级/dB/A) | 参考重量约kg |
2 |
285 | 520 | 352 | 2900 | 0.25 | ≤65 |
15 |
760 | 280 |
1040 | 220 |
260 | 8B | 1450 | 0.04 | ≤56 |
380 | 70 |
520 | 55 |
2.5 |
358 | 894 | 660 | 2900 | 0.75 | ≤75 |
22 |
1220 | 600 |
2180 | 440 |
447 | 165 | 1450 | 0.09 | ≤60 |
610 | 150 |
1090 | 110 |
3 |
429 | 1498 | 960 | 2900 | 1.1 | ≤77 |
25 |
3020 | 680 |
4360 | 520 |
749 | 240 | 1450 | 0.18 | ≤60 |
1510 | 170 |
2180 | 130 |
3.5 |
500 | 3974 | 800 | 2900 | 2.2 | ≤82 | 40 |
5920 | 760 |
6220 | 440 |
1516 | 278 | 1450 | 0.37 | ≤68 |
42 |
2240 | 268 |
3118 | 250 |
1000 | 120 | 960 | 0.18 | ≤60 |
1480 | 116 |
2064 | 108 |
|
570 | 2530 | 390 | 1450 | 1.1 | ≤72 | 62 |
4170 | 280 |
5180 | 220 |
2010 | 150 | 960 | 0.37 | ≤60 | 60 |
3180 | 122 |
4090 | 96 |
4.5 |
640 | 4050 | 480 | 1450 | 1.1 | ≤73 | 75 |
6120 | 350 |
7060 | 250 |
2910 | 276 | 960 | 0.37 | ≤65 | 66 |
3890 | 180 |
4980 | 100 |
5 |
711 | 7062 | 370 | 1450 | 2.2 | ≤78 | 100 |
8078 | 360 |
8648 | 350 |
3510 | 210 | 960 | 0.75 | ≤70 | 85 |
4680 | 200 |
6050 | 170 |
6 |
853 | 8200 | 870 | 1450 | 5.5 | ≤82 | 160 |
12400 | 690 |
17900 | 380 |
6040 | 360 | 960 | 1.5 | ≤72 | 148 |
8100 | 260 |
10400 | 240 |
7 | 994 | 8110 | 400 | 960 | 3 | ≤78 | 210 |
15040 18120 | 350 260 |
8 | 1136 | 10110 15070 | 400 | 960 |
5.5 | ≤82 | 315 |
450 |
25120 | 400 |

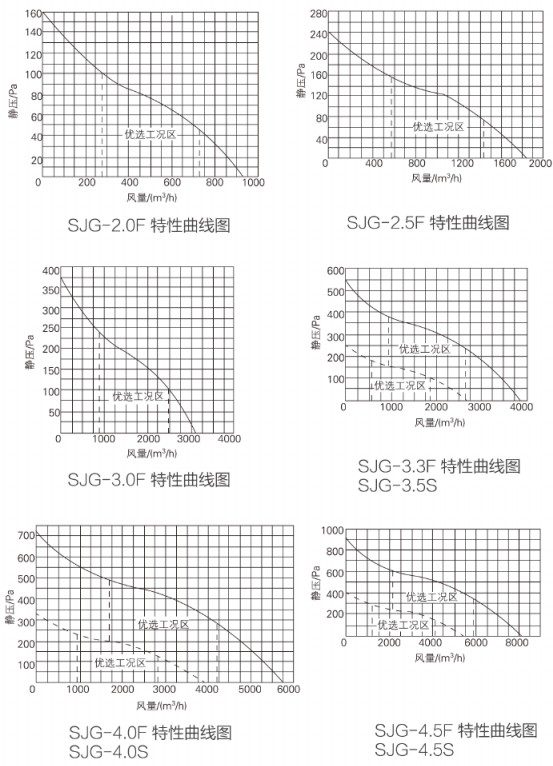

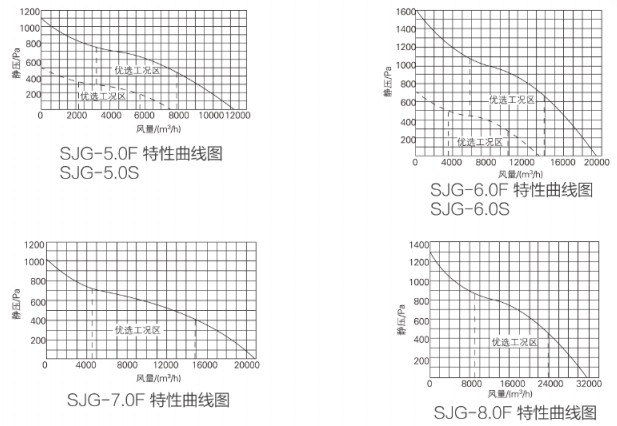

性能与选择
外形及安装尺寸

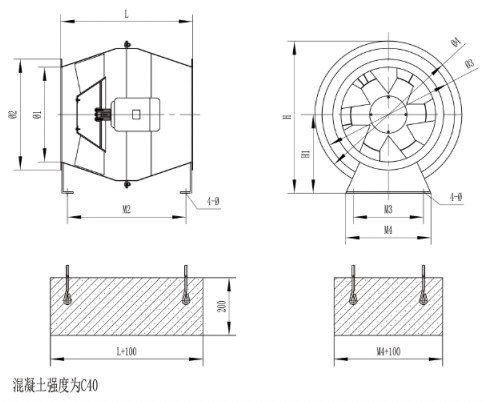

SJG 系列斜流式管道风机外形及安装尺寸图
SJG系列斜流式管道风机外形及安装尺寸表
型号 | 中 1 | φ2 | φ3 | 中4 | M2 | M3 | M4 | L | H1 | H | 4-中 |
2 | 200 | 264 | 286 | 340 | 346 | 120 | 180 | 400 | 180 | 360 | 4-12 |
2.5 | 250 | 314 | 357 | 411 | 426 | 165 | 225 | 480 | 210 | 430 | 4-12 |
3 | 300 | 364 | 429 | 483 | 426 | 210 | 270 | 480 | 250 | 500 | 4-12 |
3.5 | 350 | 414 | 501 | 555 | 526 | 215 | 315 | 580 | 290 | 580 | 4-12 |
4 | 400 | 484 | 569 | 643 | 526 | 260 | 360 | 580 | 330 | 660 | 4-12 |
4.5 | 450 | 534 | 640 | 714 | 526 | 305 | 405 | 580 | 375 | 740 | 4-12 |
5 | 500 | 584 | 711 | 785 | 606 | 350 | 450 | 660 | 415 | 815 | 4-12 |
6 | 600 | 684 | 854 | 928 | 736 | 440 | 540 | 800 | 500 | 980 | 4-16 |
7 | 700 | 785 | 1000 | 1074 | 815 | 530 | 630 | 880 | 580 | 1120 | 4-16 |
8 | 800 | 885 | 1142 | 1216 | 955 | 620 | 720 | 1020 | 660 | 1280 | 4-16 |
备注：为了保证用户的安装尺寸，底座钻孔(4-中)仅供参考，若无用户说明风机法兰一般不打孔，如有特殊要求，可按要求制作。

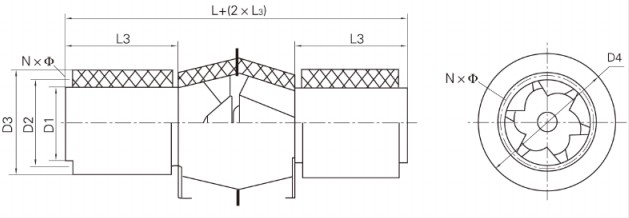

SJG系列斜流式管道风机外形及安装尺寸表
型号 | D1 | D2 | D3 | D4 | L3 | n×Φ1 |
2 | 200 | 234 | 300 | 355 | 200 | 6×φ7 |
2.5 | 250 | 284 | 350 | 428 | 250 | 8×φ7 |
3 | 300 | 334 | 400 | 499 | 300 | 8×φ9 |
3.5 | 350 | 384 | 450 | 570 | 350 | 10×①9 |
4 | 400 | 444 | 500 | 650 | 400 | 10×φ11 |
4.5 | 450 | 494 | 550 | 720 | 450 | 10×Φ11 |
5 | 500 | 544 | 600 | 791 | 500 | 12×φ11 |
6 | 600 | 644 | 700 | 933 | 600 | 12×Φ11 |
7 | 700 | 745 | 800 | 1074 | 700 | 18×Φ11 |
8 | 800 | 845 | 900 | 1236 | 800 | 18×Φ11 |
注：消声器为单独的，在订货时须注明。
