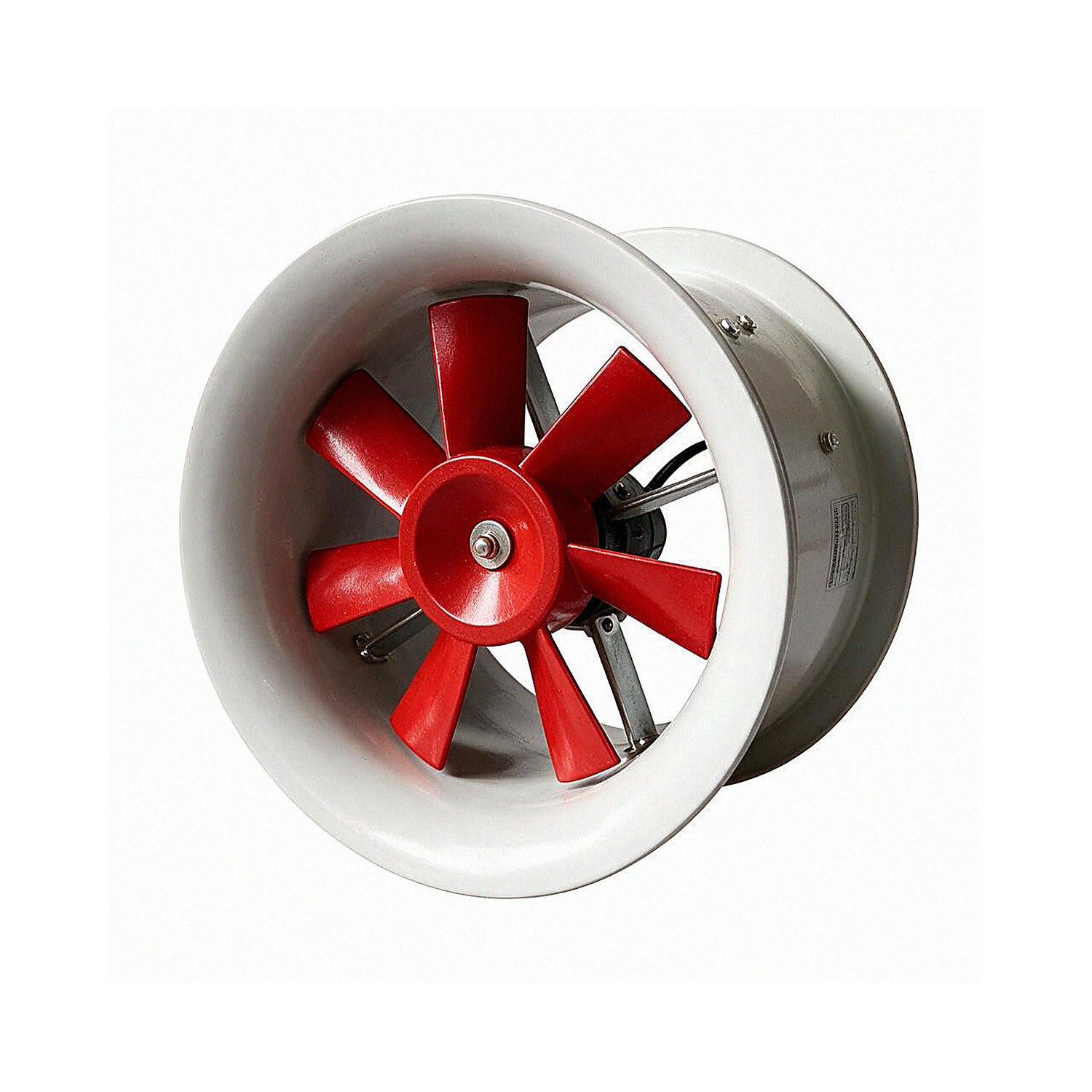

T35-11、BT35-11 型轴流通风机

用途

T35 型轴流通风机的主要目的是替代30K4型，30K4是20世纪50年代引进的前苏联产品和国外同类产品进行了分析对比，通过模型试验研究；确定了风机翼型，采用了圆筒型轮毂结构，电动机进行了改型设计，结构上减少了流动损失，因而使风机效率出口按圆面积计算提高到77%,按出口环面积计算提高到89 .5%,噪声比A声级降低了3.6dB, 又增强了叶根处的强度，避免了叶片断裂现象。

BT35 型防爆轴流通风机由于采用了防爆措施，并选用防爆电动机，故可用作非腐蚀的含有易燃、易爆气体的场所，作一般用途的防爆通风换气设备，T35、BT35 型轴流通风机可作一般工厂、仓库、办公室、住宅内通风换气或加强暖气散热之用，或将机壳去掉，则可作自由风扇用。也可在较长的排气管道内间隔串联安装，以提高管道中的风压。

形式

该系列产品按叶轮直径不同共分为13种机号，依次排列为No.2.8、3.15、3.55、4、4.5、5、5.6、6、6.3、7.1、8、9、10、11.2等。每一种机号又可装15°、20°、25°、30°、35°等5种角度。

该系列产品均采用叶轮直接装在电动机轴上的直联结构。在叶轮圆周速度不超过60m/s 条件下配用三种转速：2900r/min、1450r/min、

960 r/min, 面对进风口方向看叶轮为逆时针转动进气方向在叶轮端。

通过T35BT35风机的气体应无腐蚀性及显著粉尘，其温度不得超过40℃。 BFT35 风机可通过各种具有腐蚀性气体(无任何粉尘),其温度不得超过60℃。通风机出厂前，均经运转试验，确保运转平稳。

结构形式

BT35、T35 风机主要由叶轮、机壳、电机等组成，支架是由优质碳钢板制成与风筒连接。叶轮部由叶片和轮毂组成，也可用尼龙可调式叶轮和铝合金叶轮。机壳部由风筒、支架组成，均采用优质碳钢板制成，风筒为圆筒型与叶轮之间有一定间隙。进风口可制成集风器——集风器由外筒钢板一次压制成型加工，可减少气流入口的损失。

性能与选用

性能表中风机性能均指标准状态下(温度20℃、相对湿度50%,大气压力101.3X10³Pa, 气体密度1.2kg/m³) 的空气性能。如果通风机在非标准状态下工作时，性能则要通过换算。要改变其风机转速，其性能可按相关公式换算。

T35型轴流通风机性能表

机号 No	叶轮直径 (mm)	叶轮周速 (m/s)	主轴转速 (r/min)	叶片角度 1°)	流量 (m³h)	全压 (pa)	全压效率 (%)	需用轴功率(kw)	采用轴功率(kw)	配用电机功率(kw)	参考重量约kg)
2.8	280	42.5	2900	15	1224	128	0.64	0.068	0.078	0.12	20
				20 25 30 35	1742	141	0.68	0.100	0.115	0.18
					2560 2495	143	0.69	0.147	0.169	0.18
					2560 2495	165	0.68	0.168	0.193	0.37
					2778	186	0.64	0.224	0.258	0.37
		21.5	1450	15	613	32	0.64	0.0085 0.0126	0.0097	0.025	17
				20	873	35.2	0.68	0.0085 0.0126	0.015	0.025
				25	1133	35.7	0.69	0.0163	0.019	0.025
				30	1251	41.2	0.68	0.021	0.024	0.04
				35	1392	46.6	0.64	0.0282	0.032	0.04
3.15	315	47.8	2900	15	1944	170.1	0.67	0.137	0.158	0.18	28
				20	2681	186.6	0.71	0.196	0.225	0.25
				25	3418	189.2	0.72	0.250	0.288	0.37
				30	3753	217.7	0.71	0.320	0.368	0.55
				35	4155	247	0.67	0.425	0.489	0.55
		23.9	1450	15	972	42.5	0.67	0.017	0.020	0.025	20
				20	1340	46.6	0.71	0.024	0.028	0.04
				25	1709	47.2	0.72	0.031	0.036	0.04
				30	1877	54.9	0.71	0.040	0.046	0.06
				35	2078	61.7	0.67	0.053	0.061	0.09
3.55	355	53.9	2900	15	2783	216.1	0.67	0.249	0.286	0.37	32
				20	3829	237	0.71	0.356	0.409	0.55
				25	4895	240.3	0.72	0.454	0.523	0.75
				30	5375	279	0.71	0.587	0.673	0.75
				35	5951	313.6	0.67	0.77	0.886	1.1
		27.0	1450	15	1395	54	0.67	0.31	0.036	0.04	22
				20	1923	59.2	0.71	0.045	0.052	0.06
				25	2452	60.2	0.72	0.057	0.066	0.09
				30	2692	69.7	0.71	0.074	0.085	0.09
				35	2981	78.4	0.67	0.095	0.109	0.12
4	400	60.7	2900	15	3980	274.3	0.67	0.453	0.521	0.75	40
				20	5489	300.9	0.71	0.646	0.743	1.1
				25	6999	305.1	0.72	0.824	0.948	1.1
				30	7685	354	0.71	1.064	1.224	1.5
				35	8500	398.2	0.67	1.384	1.592	2.2
		30.4	1450	15	1993	68.6	0.67	0.057	0.066	0.09	26
				20	2990	61	0.66	0.081	0.093	0.12
				25	3505	76.2	0.72	0.103	0.118	0.18
				30	3849	88.5	0.71	0.141	0.162	0.18
				35	4261	99.5	0.67	0.173	0.169	0.25
4.5	450	34.2	1450	15	2838	86.8	0.67	0.102	0.117	0.12	32
				20 25	3914 4991	95.2	0.71 0.72	0.146 0.186	0.168 0.214	0.18
				20 25	3914 4991	96.5	0.71 0.72	0.146 0.186	0.168 0.214	0.25
				30	5480	112	0.71	0.240	0.276	0.37
				35	6067	126	0.67	0.317	0.364	0.37
5	500	38.0	1450	15	4289	112.6	0.71	0.189	0.217	0.37	42
				20	5763	124.8	0.75	0.266	0.306	0.37
				25	7273	129.6	0.77	0.338	0.389	0.55
				30	7907	145.6	0.75	0.426	0.490	0.55
				35	8712	164.6	0.71	0.561	0.645	0.75
		25.1	960	15	2839	49.1	0.71	0.055	0.035	0.37	39
				20	3815	54.4	0.75	0.077	0.089	0.37
				25	4792	56.8	0.77	0.098	0.112	0.37
				30	5235	63.5	0.75	0.123	0.141	0.37
				35	5768	71.8	0.71	0.162	0.186	0.37

T35型轴流通风机性能表(续)

机号 No	叶轮直径 mm)	叶轮周速 (m/s)	主轴转速 (r/min)	叶片角度 (°)		流量 m³h)	全压 (pa)	全压效率 (%)	需用轴功率(kw)	采用轴功率(kw)	配用电机功率(kw)	参考重量约(kg)
5.6	560	42.5	1450	15		6025 8097	140.9	0.71	0.332 0.468 0.590	0.382 0.538 0.686	0.37 0.55	60
				15			156.1	0.75
					20 25 30 35		156.1	0.75
						8100	120	0.70			0.75
						11110 12239	182.1 206	0.75 0.71	0.749 0.986	0.861 1.137	1.1
						11110 12239	182.1 206	0.75 0.71	0.749 0.986	0.861 1.137	1.1
		21.5	960	15		3989	61.8	0.71	0.096	0.110	0.37	54
				20		5361	68.4	0.75	0.136	0.156	0.37
				25		6732	71.3	0.77	0.173	0.199	0.37
				30		7355	79.8	0.75	0.210	0.241	0.37
				35		8103	90.3	0.71	0.286	0.329	0.37
6.3	630	47.8	1450	15		8541	101	0.71	0.598	0.688	0.75	70
				20		11528	197.6	0.75	0.844	0.971	1.1
				25		14477	205.8	0.77	1.075	1.236	1.5
				30		15817	230.5	0.75	1.350	1.553	1.5
				35		17426	260.7	0.71	1.777	2.044	2.2
		23.9	960	15		5680	78.2	0.71	0.174	2.00	0.37	67
				20		7632	86.6	0.75	0.245	0.282	0.37
				25		9585	90.2	0.77	0.312	0.359	0.37
				30		10472	101.0	0.75	0.392	0.451	0.75
				35		11534	114.3	0.71	0.516	0.680	1.5
7.1	710	53.9	1450	15		12280	226.5	0.71	1.088	1.251	1.5	110
				20		16501	250.9	0.75	1.533	1.763	3
				25		20722 22641	261.4	0.77	1.954	2.247	3
				30		20722 22641	292.7	0.75	2.454	2.822	3
				35		24944	331.1	0.71	3.23	3.715	4
		27.0	960	15		8130	99.3	0.71	0.316	0.363	0.75	80
				20		10925	110	0.75	0.445	0.512	0.75
				25		17320	114.6	0.77	0.567	0.652	0.75
				30		14990	128.4	0.75	0.713	0.820	0.75
				35		16514	145.2	0.71	0.938	1.079	1.1
8	800	60.7	1450	15		17567	287.6	0.71	1.976	2.272	3	150
				20		23605	318.6	0.75	2.785	3.203	4
				25		29644	331.8	0.77	3.548	4.081	5.5
				30		32389	371.6	0.75	4.458	5.127	5.5
				35		35682	420.3	0.71	5.867	6.747	7.5
		30.4	960	15		11630	126.1	0.71	0.574	0.660	0.75	125
				20		15628	139.6	0.75	0.808	0.929	1.1
				25		19626	131.1	0.77	0.928	1.067	1.1
				30		21444	162.9	0.75	1.294	1.488	1.5
				35		23624	184.2	0.71	1.703	1.958	2.2
9	900	34.2	960	15		16560	159.5	0.71	1.034	1.809	1.5	165
				20		22252	176.7	0.75	1.456	1.674	2.2
				25		27944	184.1	0.77	1.856	2.134	2.2
				30		30532	206.2	0.75	2.331	2.680	3
				35		33937	233.2	0.71	3.069	3.529	4
10	1000	38.0	960	15		22716	197	0.71	1.75	2.013	2.2	232
				20		30524	218.2	0.75	2.467	2.837	3
				25		38333	227.3	0.77	3.143	3.615	4
				30		41882	254.5	0.75	3.948	4.54	7.5
				35		46141	287.9	0.71	5.197	5.975	7.5
11.2	1120	25.1	960	15		31914	247	0.71	3.085	3.548	4	270
				20		42884	273.7	0.75	4.347	5.000	5.5
				25		53855	285.1	0.77	5.539	6.370	7.5
				30		58841	319.3	0.75	6.958	8.002	11
				35		64825	361.1	0.71	9.158	10.532	11

BT35型防爆轴流通风机性能表

机号 No	叶轮直径 (mm)	叶轮周速 (m/s	主轴转速 tr/min)	叶片角度 1P)	流量 (m³h)	全压 (pa)	全压效率 (%)	需用轴功率(kw)	采用轴功率(kw)	配用电机功率(kw)	参考重量约(kg)
2.8	280	42.5	2900	15 20	1102 1568	122	0.64 0.68	0.058 0.086	0.067 0.099 0.100 0.166	0.180	22 20
				15 20	1102 1568	134	0.64 0.68	0.058 0.086		0.180
				25 30	2304 2246	136	0.69 0.68	0.087 0.144		0.180
				25 30	2304 2246	157	0.69 0.68	0.087 0.144		0.180
				35	2500	177	0.64	0.192 0.007	0.221 0.008	0.25
		21.5	1450	15	552	30	0.64	0.192 0.007	0.221 0.008	0.120
				20	786	33	0.68	0.010	0.012	0.120
				25	1020	34	0.69	0.014	0.016	0.120
				30	1126	39	0.68	0.018	0.021	0.120
				35	1253	44	0.64	0.024	0.028	0.120
3.15	315	47.8	2900	15	1750	162	0.67	0.117	0.135	0.180	32
				20	2413	177	0.71	0.167	0.192	0.250
				25	3076	180	0.72	0.213	0.245	0.370
				30	3378	207	0.71	0.273	0.314	0.370
				35	3739	235	0.67	0.364	0.419	0.550
		23.9	1450	15	875	40	0.67	0.015	0.017	0.120	24
				20	1206	44	0.71	0.021	0.024	0.120
				25	1538	45	0.72	0.027	0.031	0.120
				30	1689	52	0.71	0.035	0.040	0.120
				35	1870	59	0.67	0.045	0.052	0.120
3.55	355	53.9	2900	15	2505	205	0.67	0.213	0.245	0.370	36
				20	3455	225	0.71	0.304	0.245	0.550
				25	4406	237	0.72	0.403	0.463	0.550
				30	4838	265	0.71	0.502	0.577	0.750
				35	5356	298	0.67	0.640	0.640	1.100
		27.0	1450	15	1255	51	0.67	0.027	0.027	0.120	26
				20	1731	56	0.71	0.038	0.038	0.120
				25	2207	65	0.72	0.055	0.055	0.120
				30	2423	66	0.71	0.063	0.063	0.120
				35	2683	75	0.67	0.083	0.083	0.120
4	400	60.7	2900	15	3582	261	0.67	0.388	0.388	0.550	42
				20	4935	286	0.71	0.403	0.403	1.100
				25	5299	290	0.72	0.704	0.704	1.100
				30	6916	336	0.71	0.910	0.910	1.100
				35	7657	378	0.67	1.200	1.200	1.500
		30.4	1450	15	1794	65	0.67	0.0485	0.056	0.120	30
				20	2474	71	0.71	0.069	0.080	0.120
				25	3155	72	0.72	0.088	0.101	0.120
				30	3464	84	0.71	0.114	0.131	0.180
				35	3835	95	0.67	0.150	0.173	0.250
4.5	450	34.2	1450	15	2554	82	0.67	0.09	0.10	0.120	37
				20	3523	90	0.71	0.11	0.13	0.180
				25	4492	92	0.72	0.16	0.18	0.250
				30	4932	106	0.71	0.21	0.24	0.370
				35	5460	120	0.67	0.27	0.31	0.370
5	500	38.0	1450	15	3860	107	0.71	0.16	0.19	0.250	54
				20	5187	119	0.75	0.23	0.26	0.370
				25	6513	123	0.71	0.29	0.33	0.370
				30	7136	138	0.75	0.37	0.42	0.550
				35	7841	156	0.71	0.42	0.49	0.750
		25.1	960	15	2555	47	0.71	0.05	0.05	0.370	44
				20	3434	52	0.75	0.66	0.76	0.370
				25	4313	54	0.71	0.84	0.97	0.370
				30	4712	60	0.75	0.11	0.13	0.370
				35	5191	68	0.71	0.14	0.16	0.370

BT35型防爆轴流通风机性能表(续)

机号 No	叶轮直径 (mm)	叶轮周速 m/s)	主轴转速 fr/min)	叶片角度 1°)	流量 (m³h)	全压 pa)	全压效率 (%)	需用轴功率(kw)	采用轴功率(kw)	配用电机功率(kw)	参考重量约(kg)
5.6	560	42.5	1450	15 20 25 30 35	5423 7287 9151	134 146	0.71 0.75 0.77	0.28 0.40	0.33 0.46 0.59	0.370 0.550	66
					5423 7287 9151	154	0.71 0.75 0.77	0.51	0.33 0.46 0.59	0.750
					9999 11015	173	0.75 0.71	0.64 0.84	0.74	1.1
					9999 11015	196	0.75 0.71	0.64 0.84	0.97	1.1
		28.1	960	15	3590	59	0.71	0.08	0.95	0.370	59
				20 25	4825	65	0.75	0.12	0.13 0.17	0.370
				20 25	6059	68	0.77	0.15	0.13 0.17	0.370
				30	6620	76	0.75	0.19	0.21	0.370
				35	7293	86	0.71	0.25	0.28	0.370
6.3	630	47.8	1450	15	7721	169	0.71	0.51	0.59	0.750	80
				20	10375	188	0.75	0.72	0.83	1.1
				25	13029	196	0.77	0.92	1.06	1.5
				30	14235	219	0.75	1.16	1.33	1.5
				35	15683	248	0.71	1.52	1.75	2.2
		31.7	960	15	5112	74	0.71	0.15	0.17	0.370	72
				20	6869	82	0.75	0.21	0.24	0.370
				25	8627	85	0.77	0.27	0.31	0.370
				30	9425	86	0.75	0.34	0.39	0.370
				35	10384	109	0.71	0.44	0.51	0.750
7.1	710	53.9	1450	15	11052	215	0.71	0.93	1.07	1.5	125
				20	14515	238	0.75	1.31	1.51	2.2
				25	18650	248	0.77	1.67	1.92	2.2
				30	20377	278	0.75	2.10	2.42	3
				35	22450	315	0.71	2.77	3.19	4
		36.7	960	15	7317	94	0.71	0.27	0.31	0.750	95
				20	9833	105	0.75	0.38	0.44	0.750
				25	12348	109	0.77	0.49	0.56	0.750
				30	13491	122	0.75	0.6	0.71	0.750
				35	14863	138	0.71	0.80	0.92	1.1
8	800	60.7	1450	15	15870	273	0.71	1.69	194	2.2	170
				20	21245	303	0.75	2.41	0.77	4
				25	26680	315	0.77	3.03	3.46	4
				30	29150	353	0.75	3.81	4.38	5.5
				35	32114	399	0.71	5.01	5.76	7.5
		40.2	960	15	10467	120	0.71	0.49	0.56	0.750	145
				20	14065	133	0.75	0.69	0.79	1.1
				25	17663	125	0.77	0.88	0.92	1.5
				30	19299	155	0.75	1.11	1.20	1.5
				35	21262	175	0.71	1.40	1.63	2.2
9	900	45.2	960	15	14904	152	0.71	0.89	102	1.5	185
				20	20027	169	0.75	1.25	1.44	2.2
				25	25150	175	0.77	1.59	1.83	2.2
				30	27479	196	0.75	1.99	2.29	3
				35	30273	222	0.71	2.63	3.02	4
10	1000	50.3	960	15	20444	187	0.71	1.50	1.73	2.2	252
				20	27422	207	0.75	2.11	2.42	3
				25	34500	216	0.77	2.69	3.09	4
				30	37694	242	0.75	3.38	3.89	4
				35	41527	274	0.71	4.45	5.12	7.5
11.2	1120	56.3	960	15	28723	235	0.71	2.64	3.04	4	290
				20 25	38596	260	0.75	3.72	4.28	5.5
				20 25	48470	271	0.77	4.74	5.45	7.5
				30 35	52957 58343	303	0.75	5.94	6.83	7.5
				30 35	52957 58343	341	0.71	7.78	8.95	11

外形及安装尺寸

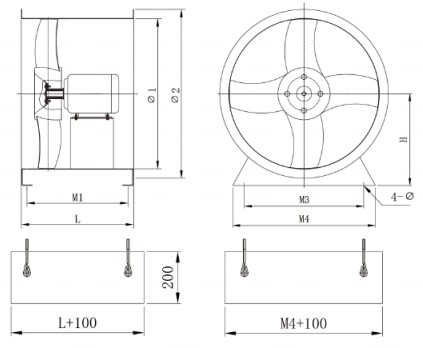

T35 风机外形及安装图

T35风机外形及安装尺寸表

尺寸机号 (mm)	φ1	φ2	M1	M3	M4	L	H	4-φ	电机机座号
2.8	283	333	241	160	260	295	202	4-12	YSF501-Y712
3.15	318	368	241	180	280	295	219	4-12	YSF501-YSF712
3.55	358	408	266	180	280	320	239	4-12	YSF561-YSF802
4	404	464	266	220	320	320	262	4-12	YSF561-YSF712
4	404	464	366	220	320	420	262	4-12	Y80-Y90L
4.5	454	514	256	260	360	320	287	4-12	YSF631-YSF712
5	504	564	256	300	400	320	312	4-12	YSF712
5	504	564	356	300	400	420	312	4-12	Y80-Y90L
5.6	564	624	256	340	440	320	342	4-12	YSF712
5.6	564	624	416	340	440	480	342	4-12	Y80-Y100L
6.3	634	694	416	420	520	480	377	4-12	Y80-Y100L
7.1	717	797	415	460	560	480	419	4-16	Y90S-Y112M
8	808	888	415	540	640	480	464	4-16	Y90L-Y112M
8	808	888	535	540	640	600	464	4-16	Y132S-Y132M
9	909	989	395	620	720	480	515	4-16	Y100L-Y112M
9	909	989	515	620	720	600	515	4-16	Y132S-Y132M
10	1010	1090	515	700	800	600	565	4-16	Y132S-Y132M
10	1010	1090	645	700	800	730	565	4-16	Y160M
11.2	1130	1210	515	780	880	600	625	4-16	Y132M
11.2	1130	1210	645	780	880	730	625	4-16	Y160M-Y160L

备注：1、超出样本功率，风机外形尺寸需提前沟通确认。

2、防爆风机外形尺寸根据电机型式不同有所区别，需提前沟通确认。
